Двигатель АЛ-31ПФ. Руководство - часть 484



ГУ-3.






























1 - Стакан,
2 - Кольцо уплотнительное,
3 - Кольцо защитное,
4 - Кольцо уплотнительное,
5 - Фильтроэлемент тонкой очистки,
6 - Кольцо уплотнительное,
7 - Фильтроэлемент грубой очистки,
8 - Корпус.

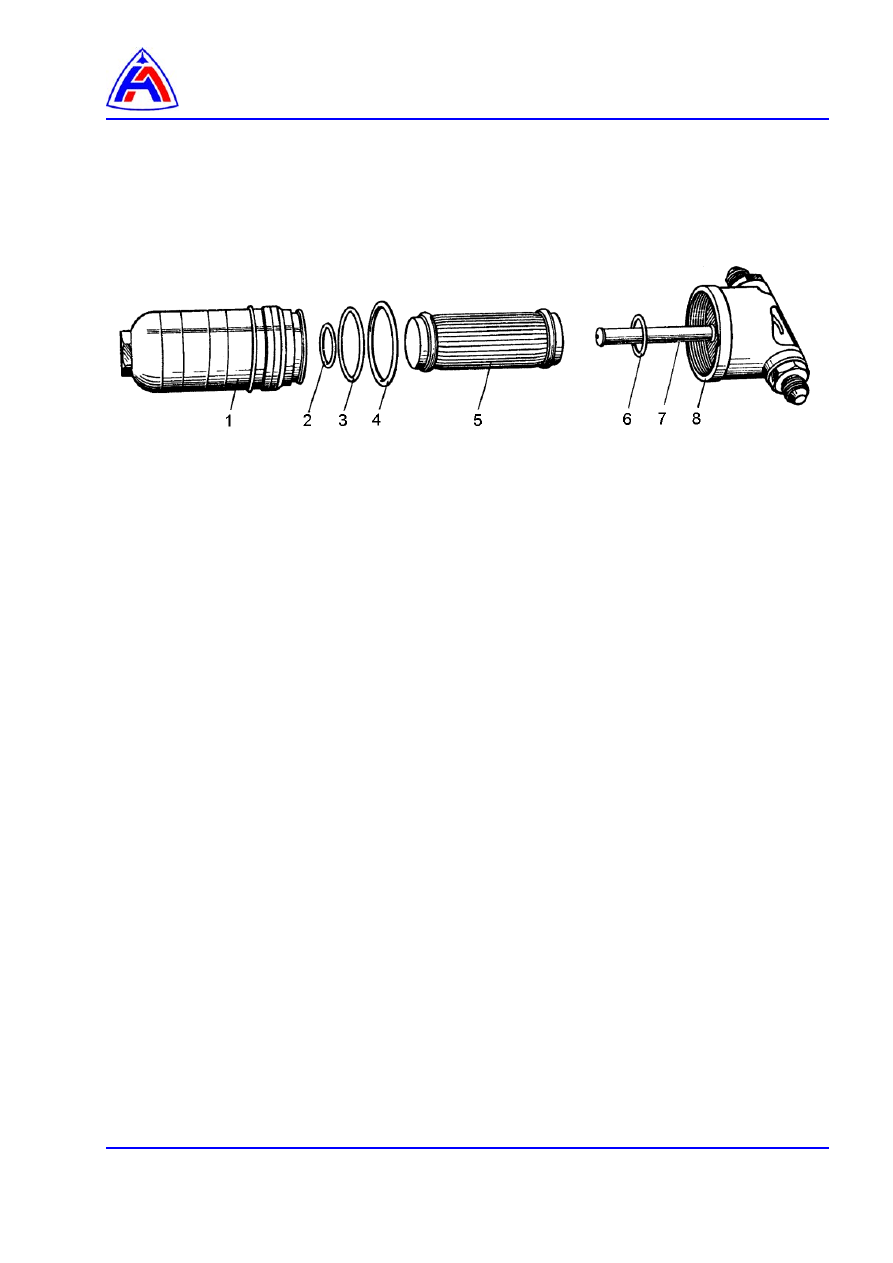

Рис. 1     Замена фильтроэлемента  топливного фильра ФГ11СН-1








ГУ-3.







Гидравлическая установка ГУ-3.

Замена фильтроэлемента топливного фильтра 11ГФ4СН-1.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы……. ……………………………………………………………….

2



2



Демонтаж ……………………………………………………………………………….…………

2



 3

Монтаж ………………………………………………………………………………………….….

2

 4

Заключительные работы ………………………………………………………………………..

3




Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-BC-10-00-00А-000А-А



Гидравлическая установка ГУ-3.
Руководство по технической эксплуатации У. 96.00.16.0000 РЭ АБ.
Описание и работа



96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А

Резьбовые соединения. Демонтаж и монтаж.



Предварительные требования

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  ГОСТ 18143-72: 0,8-ТС-12Х18Н9Т



 0,3

м

Кольцо уплотнительное 212.009



2 шт.

Кольцо уплотнительное 212.010



1 шт.

Защитное кольцо фторопластовое 2187А-162



По потребности

Смазка ЦИАТИМ-221  ГОСТ 9433-80



10 г

Бензин-растворитель (НЕФРАС  С2-80/120)
ТУ 38.401-67-108-92



По потребности

Салфетки хлопчатобумажные



По потребности



Запасные части:

Номенклатура

Идентификационный номер

Количество

Фильтроэлемент 340.044А



По потребности






ГУ-3.







Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности






Процедура:

1.

Подготовительные работы

1.1.

Раскройте крышки

18

 (

96-А-BC-10-00-00А-000А-А, рис. 1

) установки.

2.

Демонтаж

Примечание.  При  демонтаже  резьбовых  соединений  руководствуйтесь  требованиями,

изложенными в

96-А-70-70-00-00А-710А-А

,

96-А-70-70-00-00А-920А-А



2.1.

Снимите контровку со стакана

7

 (

96-А-BC-10-00-00А-000А-А, рис. 2

) и крышки

8

.

2.2.

Отвинтите стакан

7

 фильтра. Снимите  стакан вместе с фильтроэлементом.

2.3.

Осмотрите фторопластовое защитное кольцо 2187А-162 в крышке

8

 фильтра. Механические

повреждения  не  допускаются.  В  случае  механических  повреждений  замените
фторопластовое кольцо на новое

2.4.

Извлеките два уплотнительных кольца из крышки

8

 фильтра.

2.5.

Извлеките фильтроэлемент из стакана

7

, не допуская повреждений и деформаций.

2.6.

Промойте  фильтроэлемент  грубой  очистки  кистью,  смоченной  бензином-растворителем
НЕФРАС. Продуйте фильтроэлемент воздухом.

2.7.

Извлеките уплотнительное кольцо из стакана фильтроэлемента.

2.8.

Промойте стакан и крышку фильтра бензином-растворителем НЕФРАС.



3.

Монтаж

Примечание.  При  монтаже  резьбовых  соединений  руководствуйтесь  требованиями,

изложенными в

96-А-70-70-00-00А-710А-А

,

96-А-70-70-00-00А-920А-А.



3.1.

Новый  устанавливаемый  фильтроэлемент,  прополощите  в  чистом  бензине-растворителе
НЕФРАС

3.2.

Осмотрите устанавливаемый фильтроэлемент. Механические повреждения не допускаются.

3.3.

Установите в проточки внутри стакана и крышки новые уплотнительные кольца. Нанесите на
кольца  смазку.  Установите  в  крышку 8 фильтра  фторопластовое  защитное  кольцо 2187А-
162.

3.4.

Установите фильтроэлемент в стакан

7

 фильтра.

3.5.

Установите крышку

8

 на стакан

7

 фильтра.

Завинтите крышку.
Законтрите крышку проволокой.



ГУ-3.







ВНИМАНИЕ! НЕ ДОПУСКАЙТЕ ПОВРЕЖДЕНИЙ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ, ЗАЩИТНОЙ

ШАЙБЫ И ФИЛЬТРОЭЛЕМЕНТА.

4.

Заключительные работы.

4.1.

Уложите резинотканевые шланги в желоб установки.

4.2.

Закройте крышки установки.

4.3.

Снятый фильтроэлемент уложите в полиэтиленовый чехол и в картонную коробку из-под
установленного фильтроэлемента.
Упакованный фильтроэлемент отправьте на ультразвуковую очистку.
