Двигатель АЛ-31ПФ. Руководство - часть 487

Поз.

Обозначе

ние

Наименование

Кол.

А1 –

Устройство УВПМ-1-111 (2,00...9,50) с 1

А2 –

Устройство УВПМ-1-108 (1,00...4,75) с 1

В1 –

Сигнализатор давления МСТ – 10 ТУ МСТ – 70 1

В2 –

Сигнализатор давления МСТ – 25 ТУ МСТ – 70 1

С1, C2

– Конденсатор М6М-160В-0,5 МкФ±10% 2

D –

Агрегат масло-топливный 924

F –

Кран с эл.управлением ГА-165Б

K1, K5,

K6, K7,

K12

– Реле ТКЕ14ПД1У 5

K2, K3

– Реле ТВЕ101Б 2

K4, K8,

– Реле ТКЕ22ПД1 3

K13 –

Контактор КМ-50 1

K9, K10,

– Реле ТКЕ56ПД1 3

K9’, K10’

– Реле ТКЕ54ПД1 2

H1 –

Сигнальная лампа СЛЦ-51 (зеленая) 1

H2, H3

– Сигнальная лампа СЛЦ-51 (желтая) 2

S1, S5, S6 – Переключатель ППГ-15-2С 3

S2 –

Автомат защиты АЗС-50 1

S3, S4

– Переключатель 2ППГ-15К-2С 2

X1 –

Розетка 2РМДТ33Б32Г5А1В ГЕО.364.126ТУ 1

X2 –

Вилка 2РМДТ33КПН32Ш5А1В ГЕО.364.126ТУ 1

X3 –

Розетка 2РТТ32Б12Г16В ГЕО.364.120ТУ 1

X4 –

Вилка 2РТТ32КПН12Ш16В ГЕО.364.120ТУ 1

X5 –

Вилка 2РТТ28Б4Ш10В ГЕО.364.120ТУ 1

X6 –

Розетка 2РТТ28КПН4Г10В ГЕО.364.120ТУ 1

X7 –

Вилка ШРАП-500-К ГЯО.364.006ТУ 1

X8 –

Розетка 2РТТ20КПН3Г5В ГЕО.364.120ТУ 1

X9 –

Розетка 2РТТ20КПН2Г4В ГЕО.364.120ТУ 1

X10, Х11 –

Штепсель ШПЛМ-2 II сер. ДТУ-014 2

X32Д –

Розетка 2РМДТ42КПН45Г5А1В ГЕО.364.126ТУ 1

X113Д –

Розетка 2РМДТ30КПН24Г5А1В ГЕО.364.126ТУ 1

Х123Д –

Розетка 2РМДТ24КПН10Г5А1В ГЕО.364.126ТУ 1

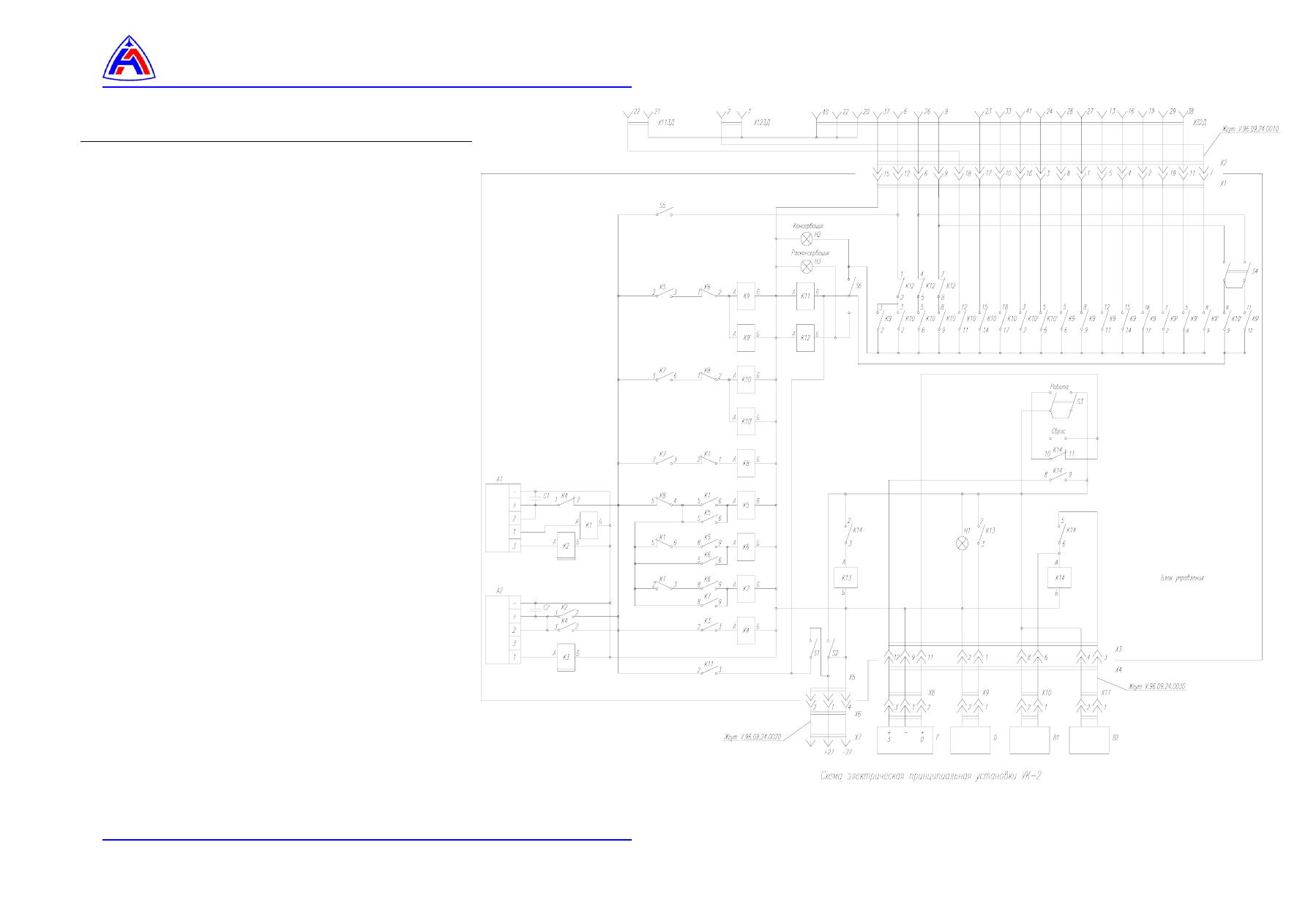

Рис. 6 Схема электрическая принципиальная УК – 2

Установка для консервации УК-2.

Подготовка УК-2 к консервации (расконсервации) двигателя.

Содержание

Ссылки ……………………………………………………………………………………………..…….

Предварительные требования ………………………………………………………………………

Материалы, расходные материалы и неремонтируемые изделия ……………………..

Условия обеспечения безопасности …………………………………………………………

Процедура ……………………………………………………………………………………………….

Подготовка установки к консервации двигателя ………………………………………..

Подготовка установки к расконсервации двигателя………………………………………..

Ссылки:

Модули данных

технические руководства

Название

96-А-GH-10-00-00А-200А-А

Установка для консервации УК-2. Техническое обслуживание

96-А-GH-10-00-00А-000А-А

Установка для консервации УК-2.

Руководство по технической эксплуатации У.96.00.24.0000 РЭ.
Описание и работа

Предварительные требования

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Салфетки хлопчатобумажные

По потребности

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

30-И-12-40-00-01А-012А-А

Общие меры безопасности при обслуживании самолета

Процедура:

Подготовка установки к консервации двигателя

1.1.

Консервация двигателя может производиться:

− без прокрутки роторов двигателя;

− с прокруткой роторов двигателя.

1.2.

Подготовка к консервации двигателя без прокрутки роторов

1.2.1.

Раскройте крышки гидроблока, спецкомплекта – 1 и спецкомплекта – 2.

1.2.2.

Произведите осмотр установки (

96-А-GH-10-00-00А-200А-А, п. 3

). Подсоедините провод

заземления к аэродромной клемме.

1.2.3.

Извлеките из чемоданов спецкомплекта – 1 и спецкомплекта – 2 резиновые рукава,
распределительный пульт, резинометаллический рукав и электрожгуты.

1.2.4.

Отвинтите заглушку (

5, рис. 4, 96-А-GH-10-00-00А-000А-А

) распределительного пульта и

заглушку (

3, рис. 2, 96-А-GH-10-00-00А-000А-А

) или заглушку

выпускных штуцеров

установки.

1.2.5.

Соедините резинометаллическим рукавом (

2, рис. 4, 96-А-GH-10-00-00А-000А-А

) входной

штуцер (

) распределительного пульта и один из выпускных штуцеров (

) установки.

ВНИМАНИЕ! СВОБОДНЫЙ ВЫПУСКНОЙ ШТУЦЕР УСТАНОВКИ ДОЛЖЕН БЫТЬ ЗАКРЫТ

ЗАГЛУШКОЙ.

1.2.6.

Отвинтите заглушку (

входного штуцера установки. Подсоедините к штуцеру раздаточный

шланг маслозаправщика ЗСЖ-66. Перед подсоединением раздаточного шланга
маслозаправщика, пролейте шланг маслом в течение 3…5 с.

1.2.7.

Положение переключателей блока управления установки (

рис. 1, 96-А-GH-10-00-00А-000А-

Переключатель

Положение

) «ВЫКЛ»

) «ВЫКЛ»

) «СБРОС»

) «КОНСЕРВАЦИЯ»

) «КОНСЕРВАЦИЯ»

) «КОНСЕРВАЦИЯ»

1.2.8.

Подсоедините электрожгут У.96.09.24.0010 к розетке (

) установки.

1.2.9.

Подключите электрожгутом У.96.09.24.0020 источник питания 27 В к установке (соедините
розетку электрожгута с вилкой (

) установки).

1.2.10. Установите:

− устройство А1 (

) на 3 с,

− устройство А2 (

) на 1 с.

1.2.11. Проверьте наличие питания 27 В.

(1) Установите выключатель S1 (

) в положение «ПУСК ЦИКЛОГРАММЫ». При наличии

питания сигнальная лампа Н2 должна мигать по циклу, заданному устройствами А1 и А2.

(2) Установите выключатель S1 (

) в положение «ВЫКЛ».

1.3.

Подготовка к консервации двигателя с прокруткой роторов.

Выполните работы по пунктам:

1.2.1 … 1.2.3

1.2.7 … 1.2.11

Подготовка установки к расконсервации двигателя

2.1.

Положение переключателей блока управления установки (

рис. 1, 96-А-GH-10-00-00А-000А-

Переключатель

Положение

) «ВЫКЛ»

) «ВЫКЛ»

) «СБРОС»

) «РАСКОНСЕРВАЦИЯ»

) «РАСКОНСЕРВАЦИЯ»

) «РАСКОНСЕРВАЦИЯ»

2.2.

Подсоедините электрожгут У.96.09.24.0010 к розетке (

) установки.

2.3.

установки).

2.4.

Установите:

− устройство А1 (

) на 8 с,

− устройство А2 (

) на 3 с.

2.5.

Проверьте наличие питания 27 В.

(1) Установите выключатель S1 (

) в положение «ПУСК ЦИКЛОГРАММЫ». При наличии

питания сигнальная лампа Н3 должна мигать по циклу, заданному устройствами А1 и
А2.

(2) Установите выключатель S1 (

) в положение «ВЫКЛ».
