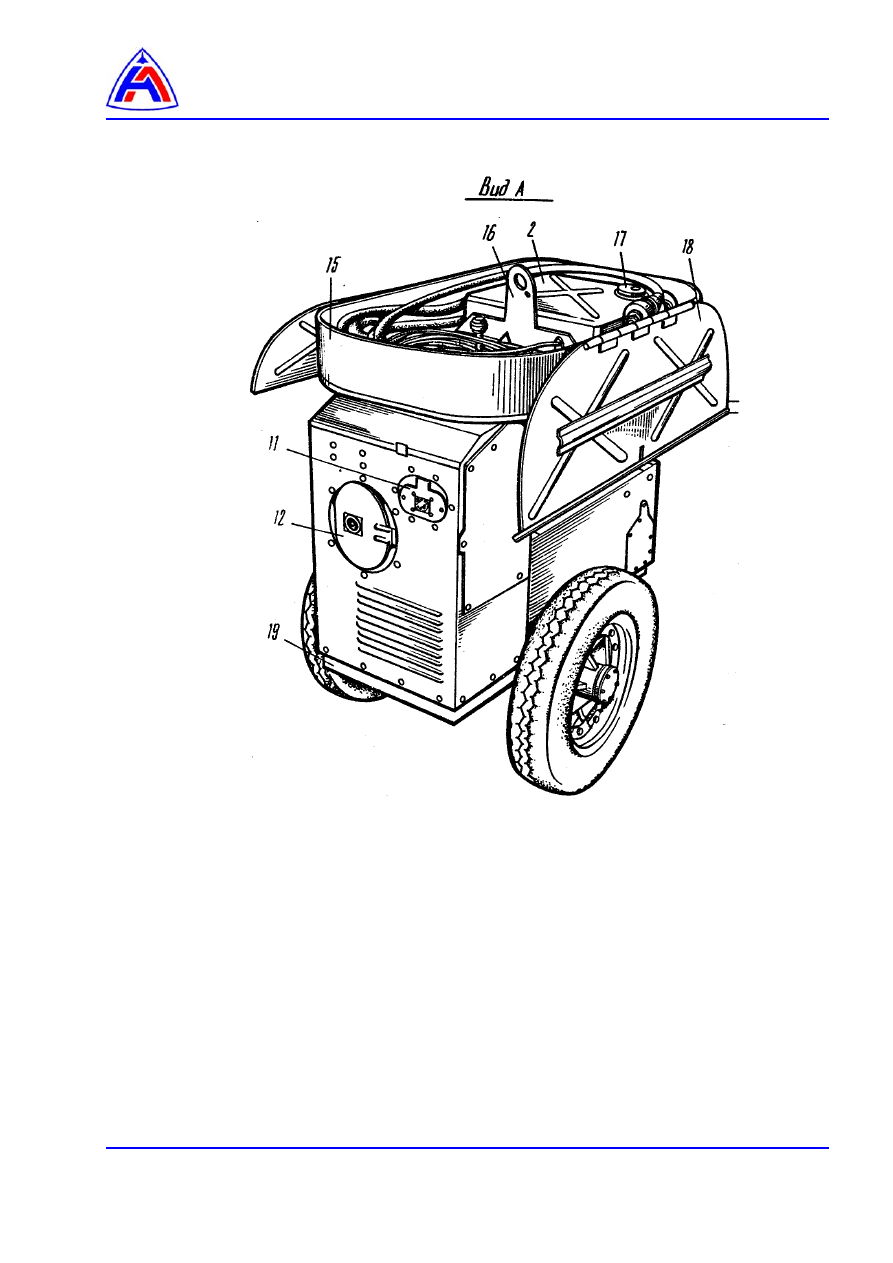

2 – бак
11 – вилка соединителя ШРАП-500-К
12 – вилка соединителя ШРАП-400-3Ф
15 – желоб
16 – скоба
17 – крышка бака
18 – крышка
19 - рама



Рис. 1     Гидравлическая установка ГУ – 3.  Общий вид.

(лист 2 из 2)

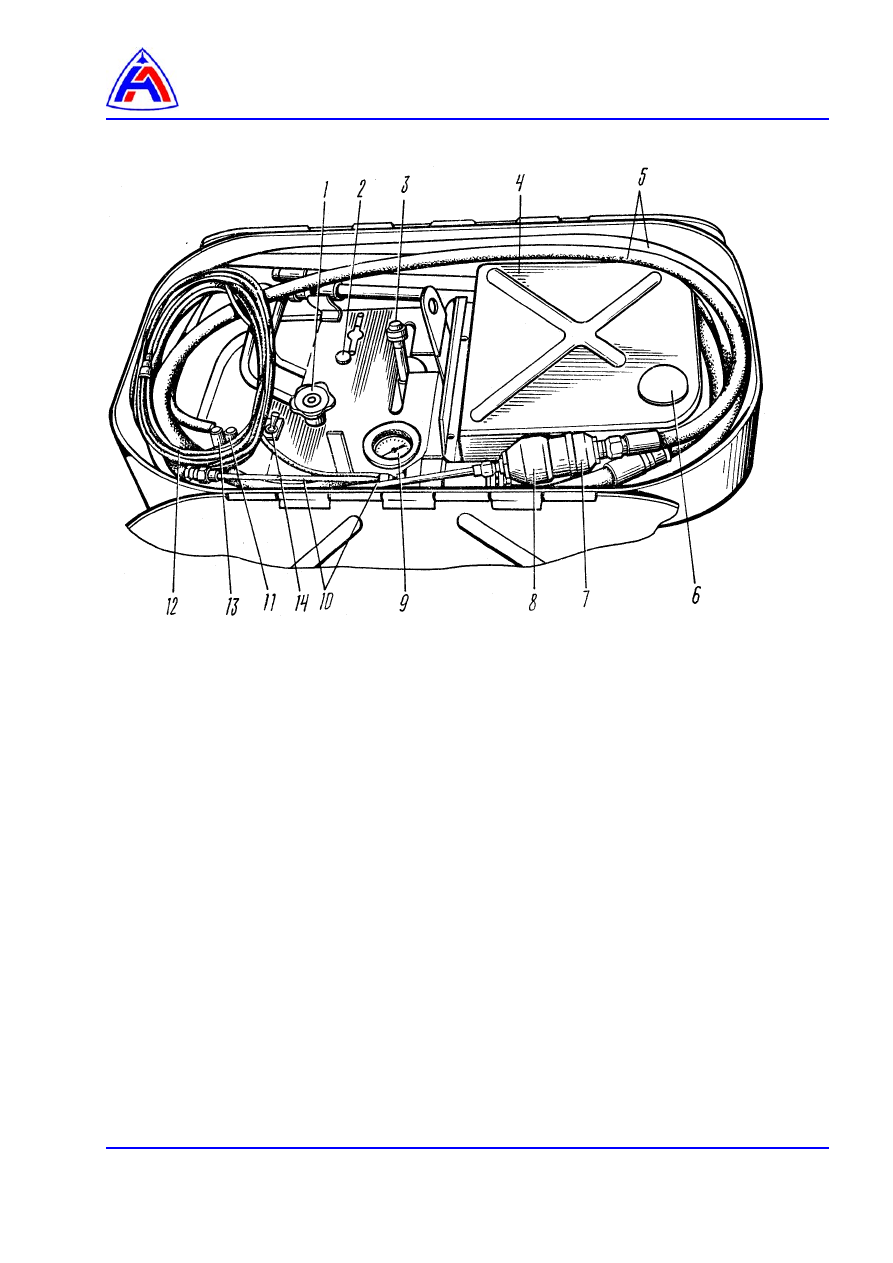

1 – маховик вентиля
2 – ручка управления гидроклапаном
3 – ручка управления гидравлическим краном
4 – бак
5 – шланги
6 – крышка бака
7 – стакан фильтра 11ГФ4СН-1
8 – крышка фильтра 11ГФ4СН-1
10 – металлические законцовки
11 – лампа “РАБОТА”
12 – трос заземления
13 - лампа “ПИТАНИЕ”
14 – выключатель





Рис. 2   Панель управления установкой

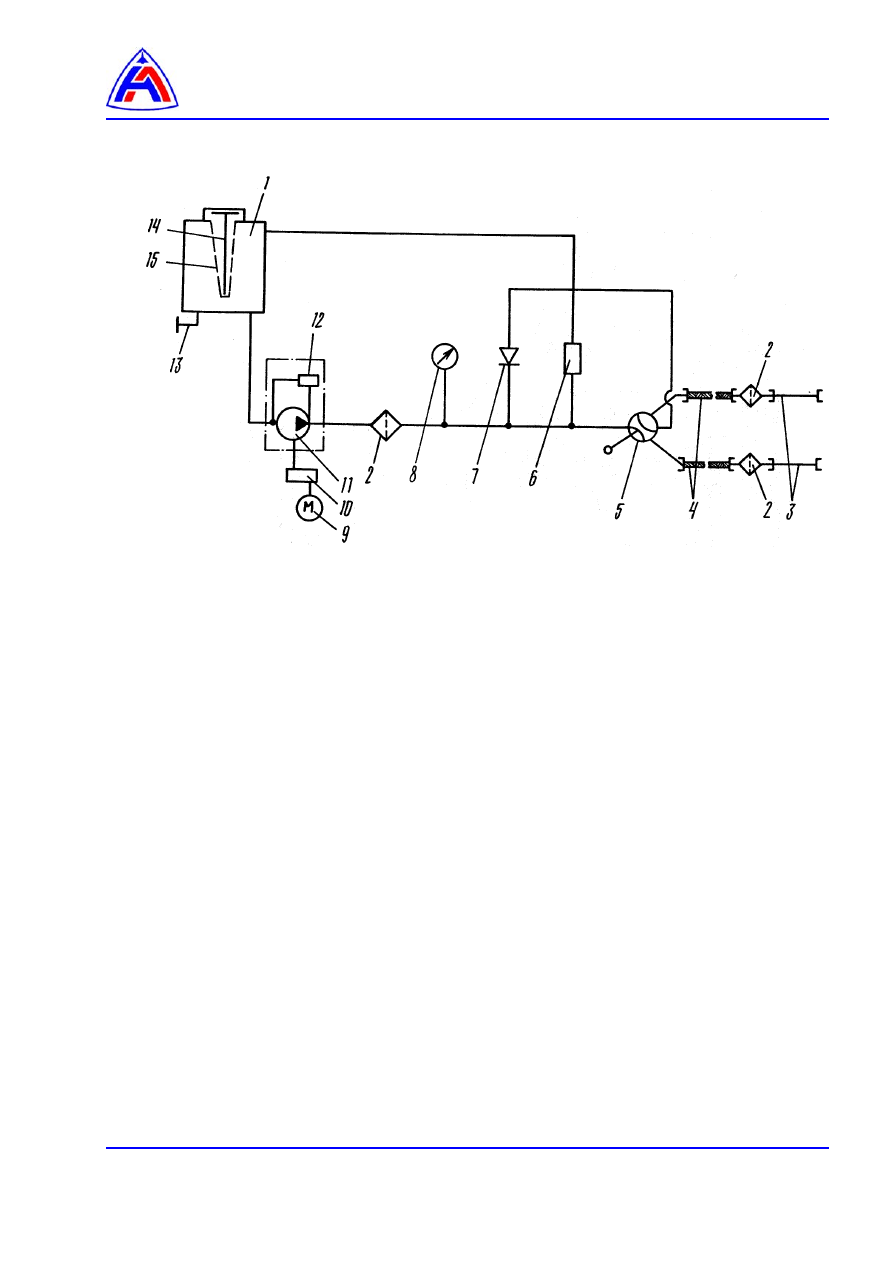

1 – бак
2 – фильтры
3 – металлические законцовки
4 – шланги
5 – гидравлический кран
6 – гидроклапан
7 – вентиль
8 – манометр
9 – электродвигатель
10 – редуктор
11 – насос
12 – предохранительный клапан
13 – сливной кран
14 – мерная линейка
15 – фильтр





Рис. 3   Гидравлическая установка ГУ – 3.

Принципиальная схема.

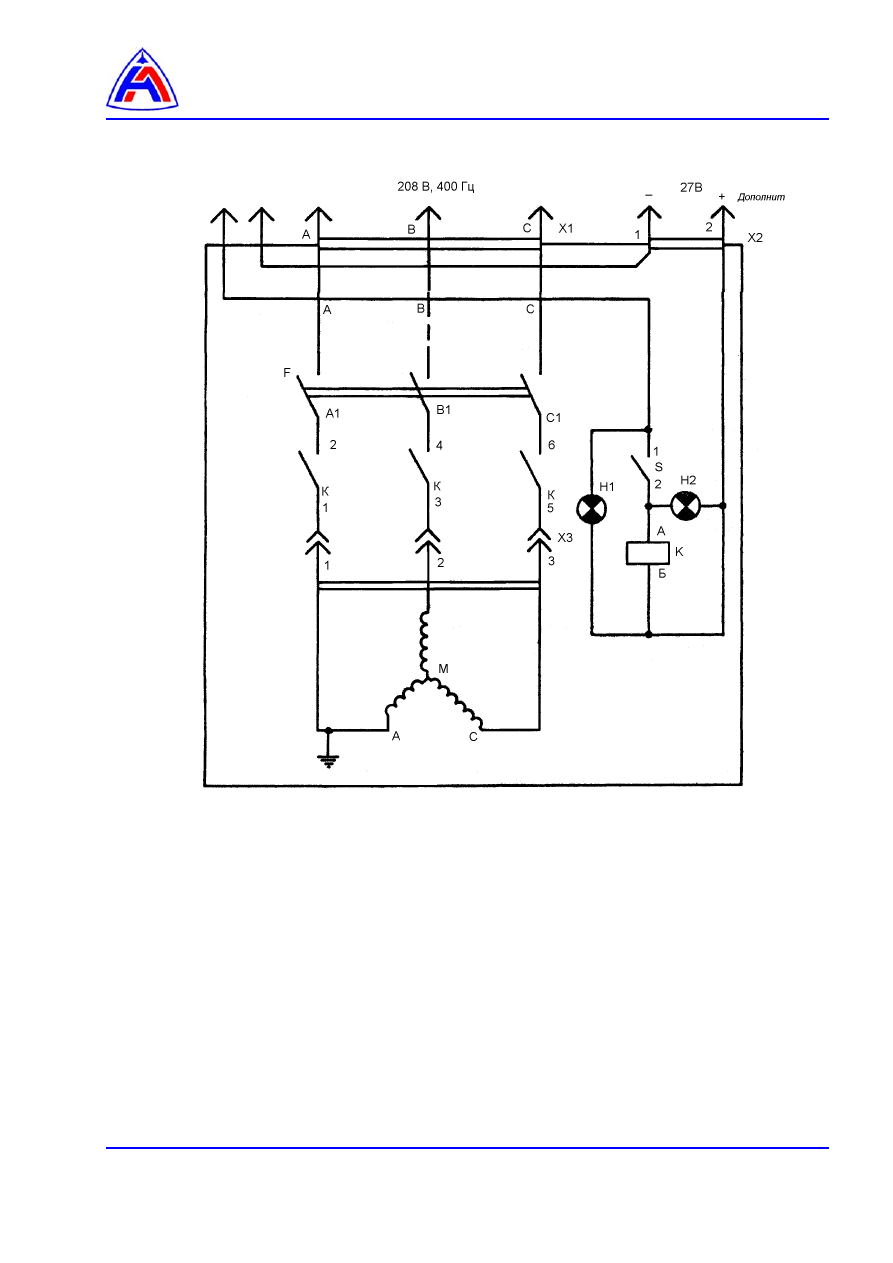

К – контактор ТДК-203ДОДГ
М – электродвигатель МТ-3000- 3С
F – автомат зашиты сети  АЗ3-20
S – выключатель ВГ-15-2С
Х

1

 – вилка ШРАП-400-3Ф

Х

2

 - вилка ШРАП-500-К

Х

3

 –розетка 2РТТ20БПН3Г5В

Н

1

 – сигнальная лампа “ПИТАНИЕ” ФШМ 1-3 НЛП2.424.059 Сл

Н

2

 – сигнальная лампа “РАБОТА” ФШМ 1-Ж НЛП2.424.059 Сл




Рис. 4.   Принципиальная электросхема ГУ – 3
