ИП – потенциометр постоянного тока класса точности 0,02
Э1 – жгут 510
Э2 – жгут 508

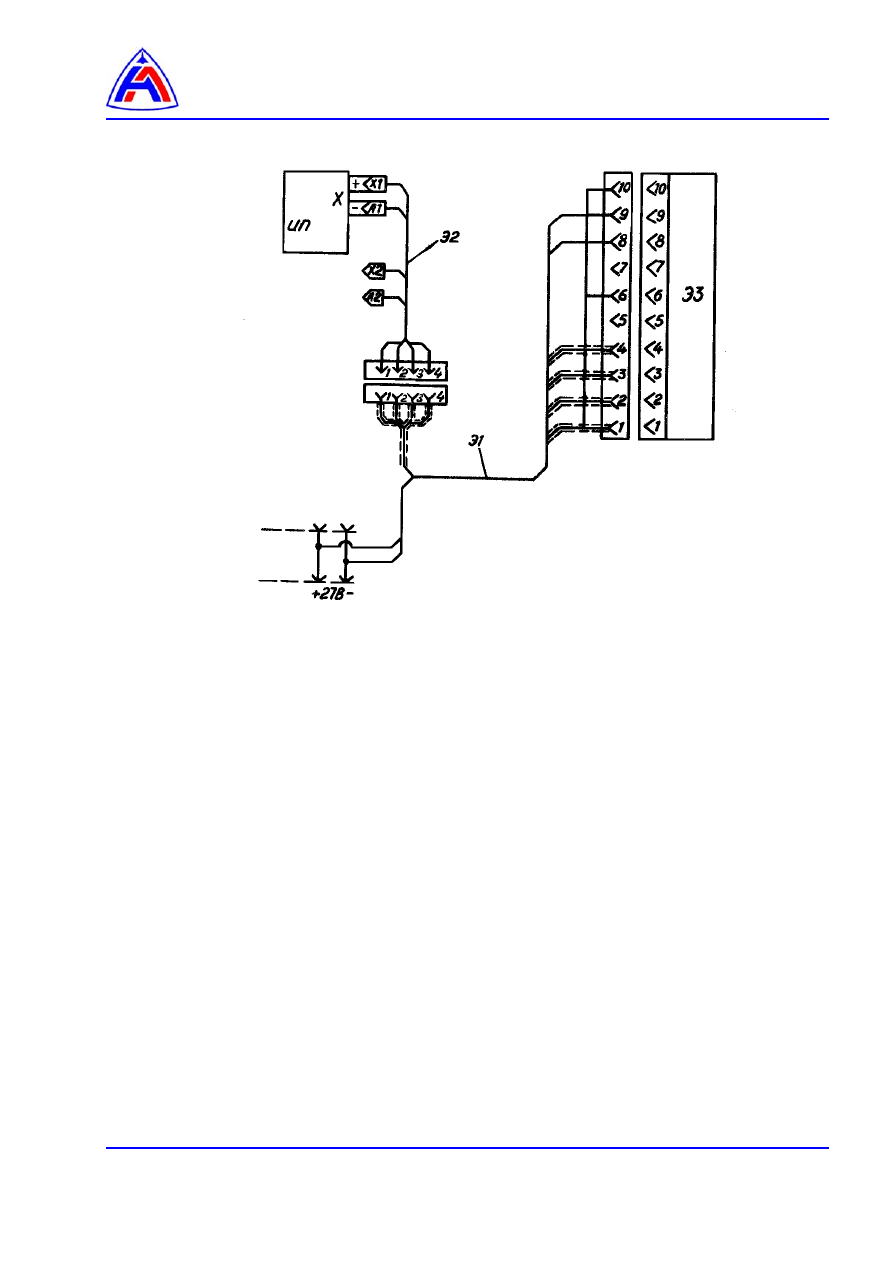

Рис 9  Схема электрическая соединений для проверки индикаторного блока


10.3.2.  Установите

органы

управления

и

регулировки

потенциометра

в

положения,

соответствующие началу работы:

−  Установите переключатели питания БП и БИ, переключатель нормального элемента НЭ

и  переключатель  гальванометра  Г  в  положение  В  (при  использовании  наружных
источников питания,  нормального элемента и гальванометра).

−  Установите переключатель полярности потенциометра в положениие +.
−  Установите кнопки  Грубо и Точно в отжатое положение.
−  Установите переключатель Род работ в положение Проверка. Это положение

соответствует пределу измерения 25 мВ.

−  Установите переключатель пределов в положение 0,5.
−  Установите переключатель линии в положение 0.
−  Установите ручки реостата Напряжение в крайнее левое положение.
−  Установите стрелку гальванометра на 0 (корректором).
−  Установите тумблер Питание потенциометра в положение Вкл.

10.3.3.  Произведите установку (контроль) рабочего тока потенциометра

−  Установите переключатель К-И в положение К.
−  Установите стрелку гальванометра на 0 вращением ручек реостата «Рабочий ток» при

последовательном нажатии кнопок Грубо и Точно.







10.3.4.  Установите подаваемое на индикаторный блок напряжение:

−  Установите переключатель К-И в положение И.
−  Установите  значение  напряжения 0,45 мВ  вращением  ручек  секционированного

переключателя  и  реохорда.  Чтобы  получить  нужное  значение  напряжения,  сложите
показания  шкал  секционированного  переключателя  и  умножьте  полученную  сумму  на
множитель, установленный на переключателе пределов потенциометра.

−  Установите стрелку гальванометра на 0 вращением ручек реостата «Напряжение» при

последовательном нажатии кнопок Грубо и Точно.

10.3.5.  Работоспособность индикаторного блока проверяется по каждому из двух каналов.

Для проверки первого канала подключите:

−  зажим Х1 жгута 508 к плюсовому зажиму потенциометра,
−  зажим А1 к минусовому зажиму потенциометра (как показано на

рис 9

).

Для проверки второго канала подключите вместо зажимов Х1 и А1 зажимы А2 и Х2.



ВНИМАНИЕ!

ПРОВЕРКУ

РАБОТОСПОСОБНОСТИ

ИНДИКАТОРНОГО

БЛОКА

ПРОИЗВОДИТЕ  НЕ  РАНЕЕ,  ЧЕМ  ЧЕРЕЗ 15 МИН  ПОСЛЕ  ВКЛЮЧЕНИЯ
ПИТАНИЯ.


10.3.6.  Произведите  проверку  работоспособности 1-го  (левого)  канала  индикаторного  блока

следующим образом:

(1)  Выключите тумблер Питание потенциометра.
(2)  Поверните  левую  ручку  Рег.  усиления  индикаторного  блока  в  крайнее  правое

положение.

(3)  Включите напряжение питания индикаторного блока.
(4)  Установить тумблер Арретир индикаторного блока в нижнее положение.
(5)  Установить стрелку 1 канала указателя температуры на отметку шкалы в пределах от 0

до минус 30  вращением левой ручки Устан. нуля.

(6)  Установите  тумблер  Питание  потенциометра  в  положение  Вкл,  при  этом  стрелка 1

канала указателя температуры должна отклониться на отметку шкалы не менее 200.

(7)  Поверните ось потенциометра Рег. усиления 1 канала индикаторного блока в крайнее

левое  положение,  при  этом  стрелка 1 канала  указателя  температуры  должна
отклониться на отметку шкалы  не менее 100.



Примечания.  −  Второй  канал  индикаторного  блока  проверяется  так  же,  но  Вы  должны

использовать  правые  ручки  Устан.  нуля  и  Рег.  усиления  и  смотреть  на
правый указатель температуры.

−  Скорость  увода  стрелок  индикатора  по  шкале  при  постоянном  входном

сигнале не должна превышать 0,5 делений в минуту.

−  Отсчет индикации производите от отметки шкалы, на которую произведена

установка стрелки.


11.

Встроенный контроль работоспособности индикаторного блока.

Встроенный  контроль  работоспособности  индикаторного  блока  производится  следующим
образом:
(1)  Присоедините жгут 510 розеткой 2РМД (Ш2 на



рис 5

) к индикаторному блоку.

(2)  Присоедините  вилку 48К  (Ш3  на



рис  5

)  к  сети  постоянного  тока  с  напряжением 27В

±

10%.

(3)  Присоедините розетку 2РТ20 жгута 510 (Ш1 на

рис 5

) к вилке 2РТ20 жгута 508 (Ш на

рис

6)

.







(4)  Соедините  друг  с  другом  зажимы  лабораторные  жгута 508 X1 и  А1,  зажим    Х2  и  А2,

соответственно (

рис. 6

)

(5)  Поверните  ручки  резисторов  Рег.  усиления  индикаторного  блока  в  крайние  правые

положения.

(6)  Установите тумблер Арретир в нижнее положение.
(7)  Вращением  ручек  Устан.нуля  установите  стрелки  указателя  температуры  на  отметку

шкалы от минус 30 до 0.

(8)  Нажмите  поочередно  кнопки  Контроль,  при  этом  стрелки  указателя  температуры

должны отклониться на отметку шкалы не менее 200.

(9)  Поверните ручки резисторов Рег. усиления в крайнее левое положение.
(10) Повторите пункты 7, 8, при этом стрелки указателя температуры должны отклониться на

отметку шкалы не менее 100.

12.

Отыскание и устранение неисправностей

Перечень возможных неисправностей прибора приведен в таблице 3. При возникновении
других неисправностей обратитесь  к поставщику.

Таблица 2     Возможные неисправности и способы их устранения





Неисправность



Вероятная причина



Способ устранения


У включенной установки
стрелки указателя температуры
не отклоняются при нажатии
кнопок Контроль







При проведении проверки
термопар стрелки
индикаторного блока не
отклоняются.










При проверке
коллектора термопар жгутом
508 одна или обе стрелки
указателя температуры резко
отклонились на всю шкалу



(1) Отсутствие напряжения

питания.


(2) Неисправен индикаторный

блок.


(3) Неисправны жгуты,

соединяющие элементы
комплекта установки
проверочной УП-29А.


(1) Индикаторный блок не

разарретирован.



(2) Неисправно нагревательное

устройство.



(3) Отсутствует напряжение

питания.


(4) Неисправны соединительные

жгуты.


Нарушилось  подсоединение
зажимов Х1 или Х2, А1 или
А2



(1) Подайте напряжение

питания.


(2) Замените индикаторный

блок.


(3) Устраните неисправности

жгутов.





(1) Установите переключатель

Арретир в нижнее
положение


(2) Проверьте целостность цепи

нагревательного
устройства.


(3) Подайте напряжение питания


(4) Устраните неисправность


Проверите подсоединения

зажимов









13.

Хранение

13.1.

Условия  хранения  установки  должны  соответствовать  группе  условий  хранения 1 по  ГОСТ
15150.  Требования  по  хранению  относятся  к  складским  помещениям  поставщика  и
потребителя.

13.2.

В  помещении  для  хранения  комплекта  не  должно  быть  пыли,  паров  и  газов;  вызывающих
коррозию

Храните  установки  проверочные  УП-29А  в  сухом  вентилируемом,  отапливаемом  или  не
отапливаемом капитальном помещении при отсутствии тряски и вибрации.

14.

Транспортирование

14.1.

Условия  транспортирования  комплекта,  упакованного  в  транспортную  тару,  должны
соответствовать условиям хранения 1 по ГОСТ 15150.

14.2.

Вы  можете  транспортировать  комплект,  упакованный  в  транспортную  тару,  любым  видом
крытого  транспорта,  кроме  не  отапливаемых  отсеков  самолетов  и  морского  транспорта.
Условия транспортирования комплекта должны соответствовать ТУ и правилами перевозки
грузов, действующих на каждом виде транспорта.

14.3.

Во  время  погрузочно-разгрузочных  работ  и  транспортирования  не  подвергайте  комплект
резким ударам и воздействию атмосферных осадков.
