Двигатель АЛ-31ПФ. Руководство - часть 475

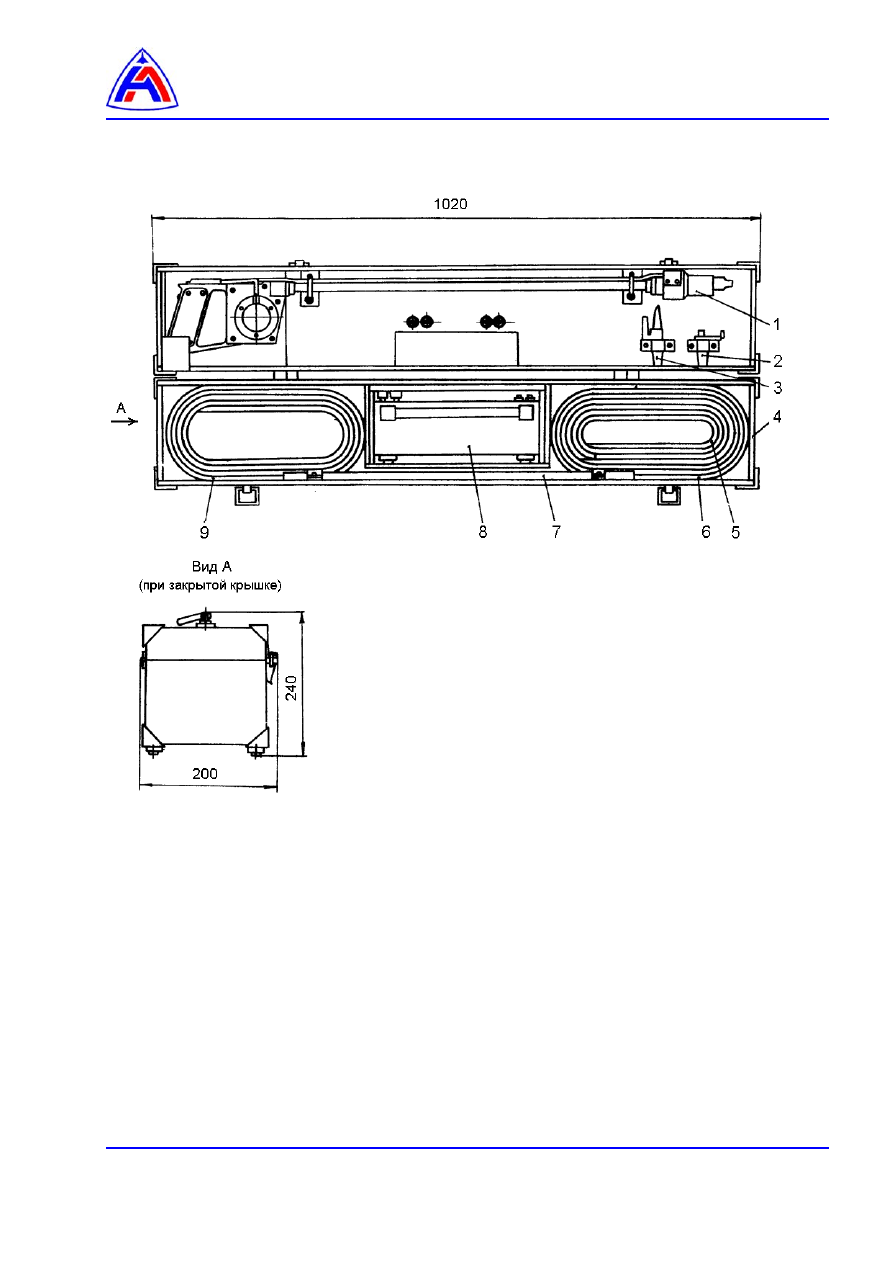

1 - устройство пневмонагревательное
2 - сопло
3 - сопло
4 - футляр
5 - жгут 510
6 - жгут 508
7 - трубка удлинительная
8 - индикаторный блок
9 - жгут 509

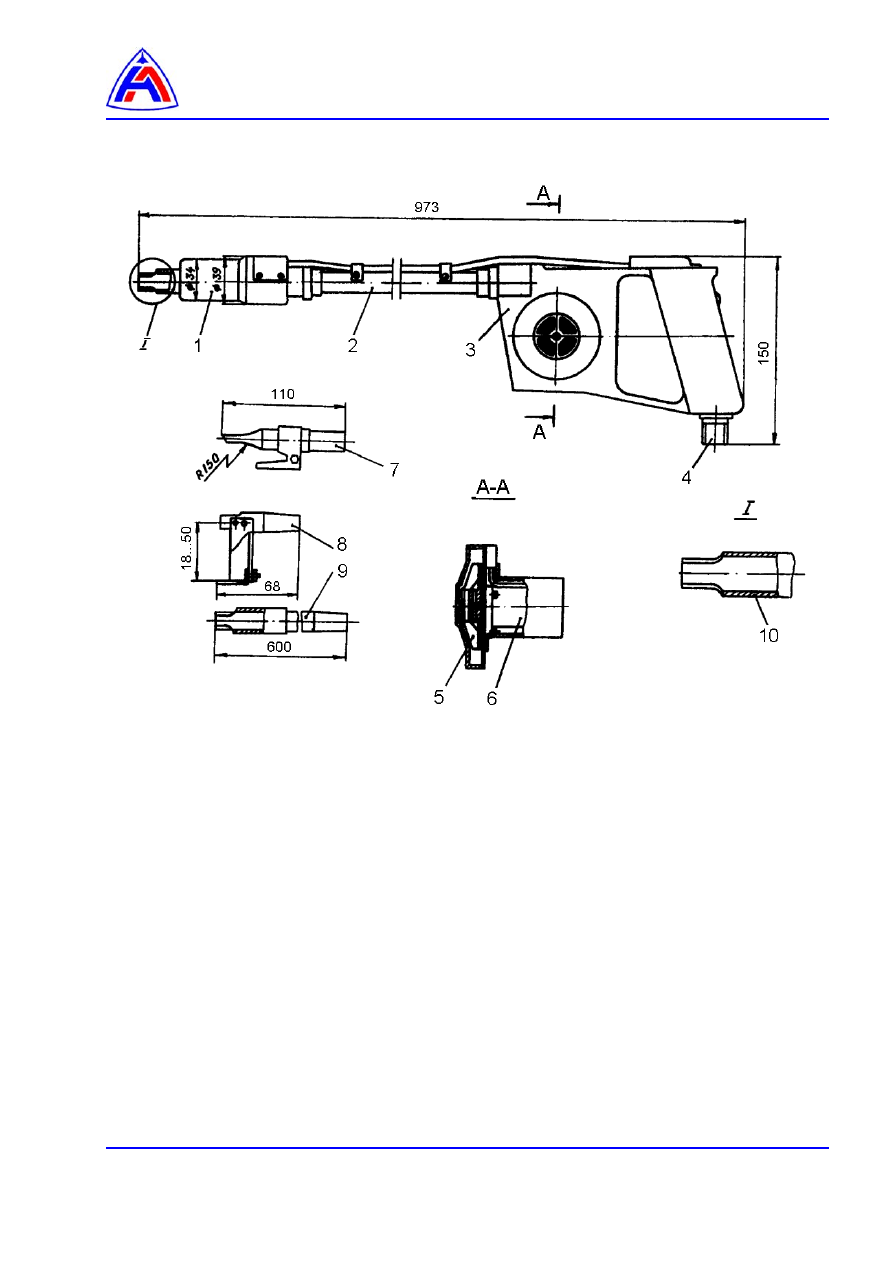

Рис 2   Установка УП-29А
























1 – нагреватель,
2 – штанга,
3 – вентилятор,
4 – вилка,
5 – крыльчатка,
6 – двигатель,
7 – сопло,
8 – сопло,
9 – трубка удлинительная,
10 – сопло



Рис 3   Устройство пневмонагревательное

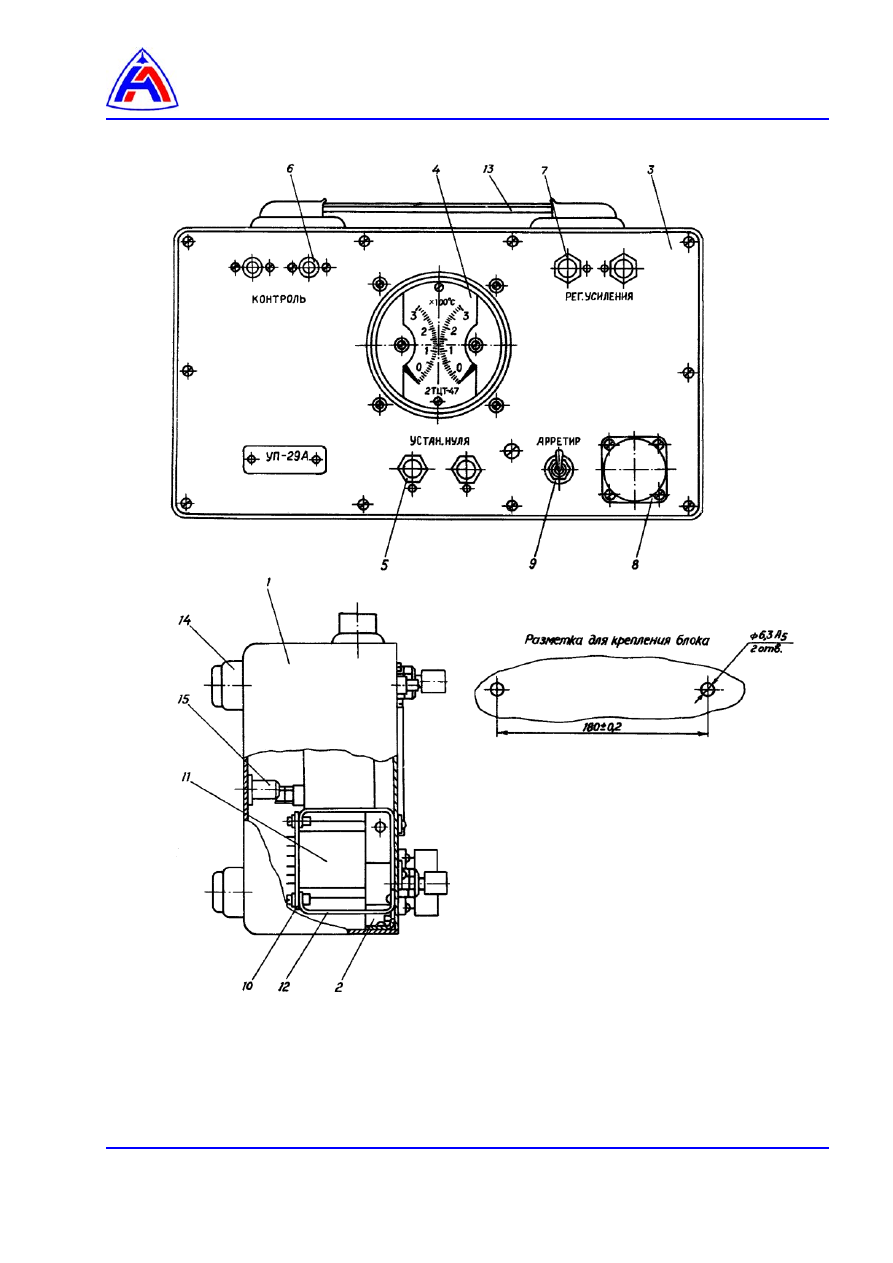

Рис 4   Конструкция индикаторного блока



1 - корпус,
2 - кронштейн,
3 - приборная панель,
4 - указатель температуры,
5 - резистор установки нуля,
6 - кнопка контроля,
7 - резистор регулировки

коэффициента усиления,

8 - вилка,
9 - тумблер,
10 - плата,
11  -функциональный блок,
12 - кронштейн,
13 - ручка,
14 - резиновая ножка,
15 - втулка

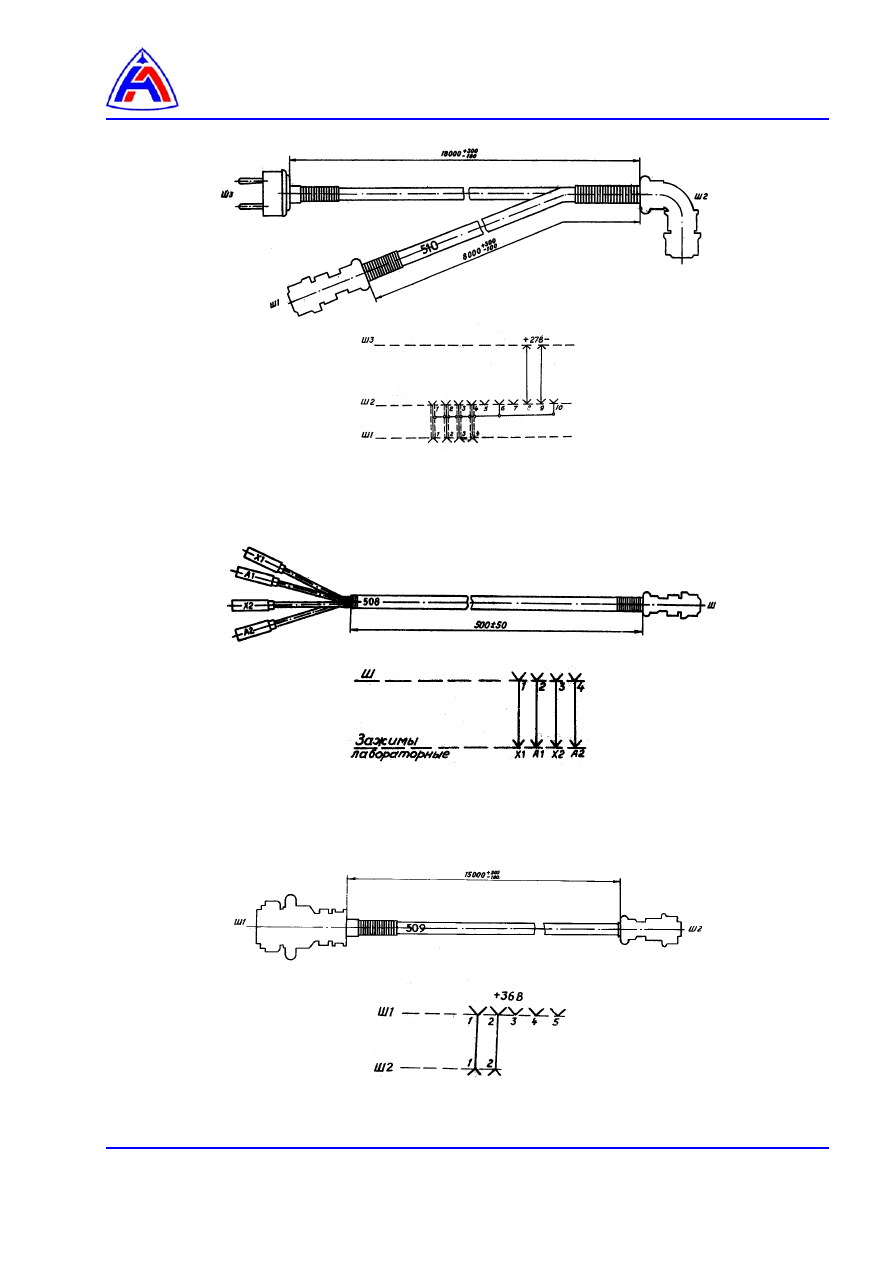

Рис 5   Жгут 510













Рис 6   Жгут 508









Рис 7   Жгут 509
