Работа установки

Установка  проверочная  УП-29А  предназначена  для  проверки  исправности  термопар  в
лабораторных  и  полевых  условиях.  Исправность  термопары  проверяется  с  помощью
указателя  температуры  индикаторного  блока.  Указатель  температуры  показывает  прирост
термоэлектрической  движущей  силы  при  нагреве  термопары.  Термопара  нагревается
нагревательным устройством.

С  помощью  нагревательного  устройства,  входящего  в  комплект  установки,  поочередно
нагревается  каждая  термопара  коллектора.  Если  спаи  термопары  исправны,  обе  шкалы
указателя  регистрируют  увеличение  показаний.  При  обрыве  одного  из  спаев  показания
одной  шкалы  указателя  не  изменяются  или  уменьшаются.  Это  означает,  что  термопара
неисправна.

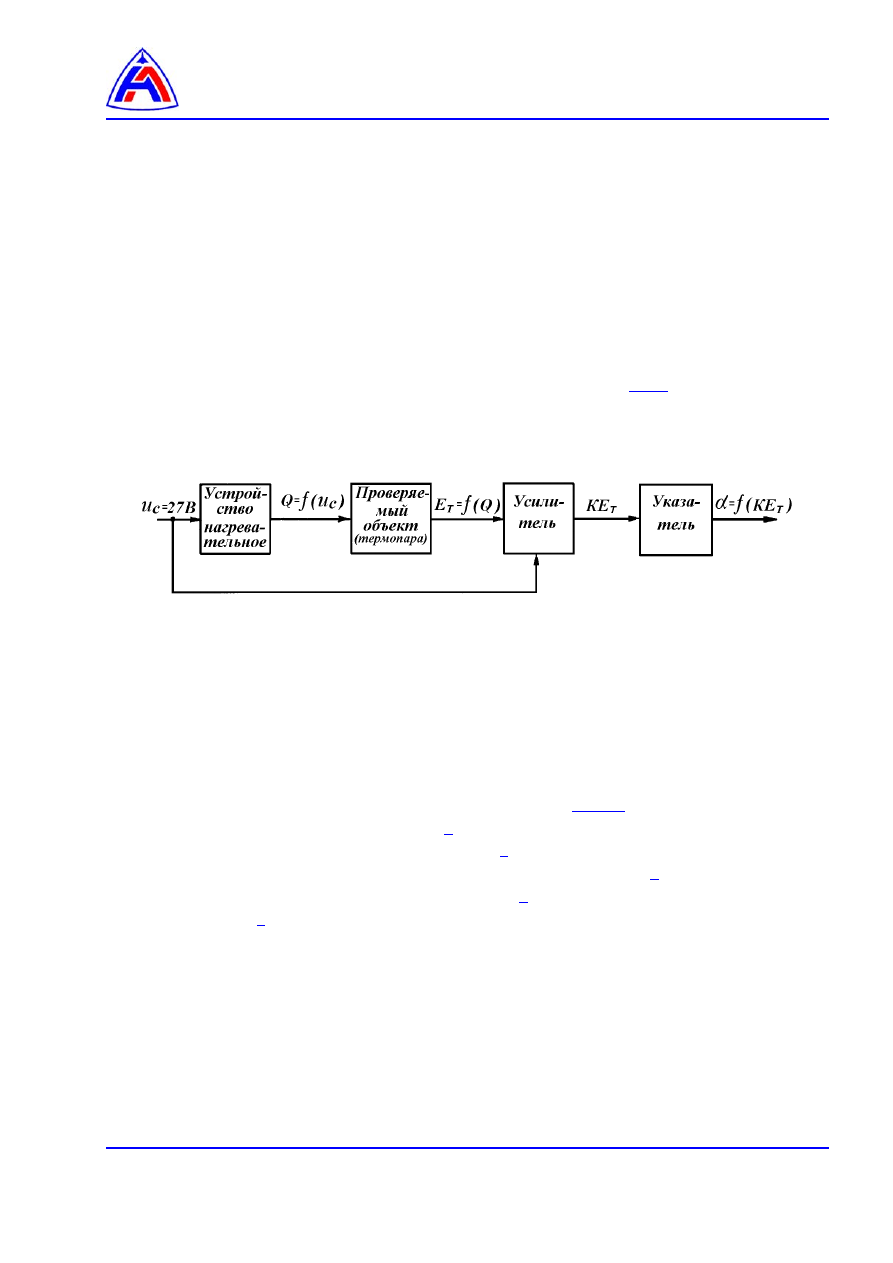

Функциональная схема проверочной установки представлена на

Рис 8

.

Примечание.  Указатель  температуры  2ТЦТ-47  индикаторного  блока  работает  только  как

индикатор.  Он  фиксирует  изменение  температуры  проверяемой  термопары.
При этом точность измерения не регламентируется.







Uc – напряжение питания сети
Q – тепло, выделяемое устройством нагревательным
Ет – ТЭДС нагреваемой термопары
α – угол поворота стрелки указателя
К – коэффициент передачи усилителя

Рис 8    Функциональная схема установки



6.

Элементы управления и индикаторы

6.1.

Элементы управления и индикаторы приборной панели (

3, рис 4

) индикаторного блока:

−  сдвоенный указатель температуры

4

 (2ТЦТ-47)

−  два переменных резистора установки нуля

5

 (Устан. нуля)

−  две кнопки  встроенного контроля работоспособности установки

6

 (Контроль)

−  два резистора регулировки усиления каналов

7

 (Рег. усиления)

−  тумблер

9

, которым арретируются подвижные системы прибора при его хранении

(Арретир).



6.2.

Переключатель на корпусе нагревательного устройства.
При переводе переключателя, расположенного на корпусе нагревательного устройства, в
положение Вкл происходит нагрев нагревательного элемента нагревательного устройства.

7.

Подготовка установки к работе



ПРЕДУПРЕЖДЕНИЕ!  ИЗБЕГАЙТЕ  КОНТАКТА  С  НАГРЕВАЮЩИМИСЯ  ЧАСТЯМИ

НАГРЕВАТЕЛЬНОГО  УСТРОЙСТВА  И  ГОРЯЧЕЙ  ВОЗДУШНОЙ
СТРУЕЙ.









ВНИМАНИЕ!  −  ОБЕРЕГАЙТЕ  ИНДИКАТОРНЫЙ  БЛОК  ОТ  ЗАГРЯЗНЕНИЙ,  ПАДЕНИЙ,

МОЩНЫХ  ЭЛЕКТРОМАГНИТНЫХ  ПОЛЕЙ,  ПОПАДАНИЙ  НА  НЕГО
ЖИДКОСТЕЙ.

−  РАБОТАЙТЕ С БЛОКОМ В ПОМЕЩЕНИИ.
−  В ПОЛЕВЫХ УСЛОВИЯХ РАБОТАЙТЕ С БЛОКОМ ПОД НАВЕСОМ.



ВНИМАНИЕ! − ЭКСПЛУАТИРУЙТЕ ТОЛЬКО ПРОВЕРЕННЫЕ В УСЛОВИЯХ ЛАБОРАТОРИИ

УСТАНОВКИ  (

пункт 10

).  ПРОВЕДЕНИЕ  ЛАБОРАТОРНОЙ  ПРОВЕРКИ

ДОЛЖНО ПОДТВЕРЖДАТЬСЯ ОТМЕТКОЙ В ПАСПОРТЕ УСТАНОВКИ.

−  ПРИ  ПОЛУЧЕНИИ  НОВОЙ  УСТАНОВКИ  ПРОВЕРЬТЕ  КОМПЛЕКТНОСТЬ

АППАРАТУРЫ,

НАЛИЧИЕ

ПЛОМБ

И

ОТСУТСТВИЕ

ВНЕШНИХ

ПОВРЕЖДЕНИЙ.  ЕСЛИ  УСТАНОВКА  НЕ  ПРОВЕРЕНА,  ПРОВЕРЬТЕ
РАБОТОСПОСОБНОСТЬ

УСТАНОВКИ

МЕТОДОМ

ЛАБОРАТОРНОЙ

ПРОВЕРКИ (

пункт 10

).


7.1.

Выньте составные части установки из футляра.
Если  необходимо,  закрепите  индикаторный  блок  на  самолете.  Используйте  две  втулки

15



(

рис 4

) под болты М6.

7.2.

Произведите встроенный контроль работоспособности индикаторного блока (

пункт 11

)


8.

Проверка исправности термопар



ВНИМАНИЕ! НЕ НАЖИМАЙТЕ КНОПКУ «Контроль» ВО ВРЕМЯ ПРОВЕРКИ ТЕРМОПАР.



Примечание.  Производите  проверку  исправности  термопар  только  после  проверки

индикаторного блока при помощи встроенного контроля (

пункт 11

).


8.1.

Произведите  внешние  соединения  индикаторного  блока  жгутом 510 (

рис  5

)  в  следующем

порядке:

(1)  Подключите  розетку  2РТ20 (Ш1  на

рис  5

)  к  соединителю  соединительной  коробки

коллектора термопар.

(2)  Подключите розетку 2РМД (Ш2) к индикаторному блоку.
(3)  Подключите вилку 48К (Ш3) к источнику питания 27 В ± 10%.


8.2.

Произведите внешние соединения нагревательного устройства с помощью жгута 509 (

рис 7

)

в следующем порядке:

(1)  Подключите розетку Ш2 к нагревательному устройству.
(2)  Подключите вилку Ш1 к источнику питания 36 В, 400 Гц. При этом начинает работать

вентилятор.  При  переводе  переключателя  на  корпусе  нагревательного  устройства  в
положение ВКЛ происходит нагрев нагревательного элемента.


8.3.

Установите  элементы  управления  индикаторного  блока  в  положения,  соответствующие
началу работы:

(1)  Установите тумблер Арретир индикаторного блока в нижнее положение.
(2)  Вращая  ручки  резисторов  установки  нуля  (Устан.  Нуля),  установите  обе  стрелки

указателя температуры на отметки шкалы в пределах от минус 30 до 0.



Примечание.  Для  проверки  термопар  требуется  два  человека.  Один  человек  снимает

показания индикаторного блока, в то время как второй нагревает термопару
нагревательным устройством.







8.4.

Проверка

Для проверки каждой термопары выполните следующее:
(1)  Нагрейте термопару нагревательным устройством.

Проверьте  исправность  проверяемой  термопары  по  указателю  температуры
индикаторного блока.
Примечание.  Если  обе  стрелки  указателя  температуры  отклоняются  в  сторону

увеличения  показаний,  проверяемая  термопара  исправна.  Если  одна
или  обе  стрелки  не  отклоняются,  то  возможно,  что  проверяемая
термопара неисправна.

(2)  Чтобы  убедиться  в  неисправности  термопары,  сделайте  перерыв 5…10 мин  для

охлаждения  термопары.  После  охлаждения  снова  нагрейте  и  проверьте  термопару.
Если  одна  или  обе  стрелки  указателя  температуры  и  в  этом  случае  не  отклоняются  в
сторону увеличения показаний, то термопара неисправна.
Для проверки первой термопары достаточно отклонения стрелок на 2…3 деления. При
отклонении  стрелок  указателя  температуры  на  разные  отметки,  откорректируйте
коэффициент усиления сигнала ручкой Рег. Усиления.

(3)  После  проверки  термопары  сделайте  перерыв  для  охлаждения  термопар.  После  того,

как  движение  стрелок  вниз  по  шкале  указателя  температуры  практически
прекращается, приступите к нагреву следующей термопары.



Примечание. Если проверка не закончена, а стрелки указателя температуры отклонились на

весь  диапазон  шкалы,  верните  их  на  нулевые  отметки  при  помощи  ручек
Устан. нуля.

8.5.

Заключительные работы

8.5.1.

Отсоедините розетку 2РТ20 жгута 510 (Ш1 на

рис 5

) от соединителя соединительной коробки

коллектора термопар.

8.5.2.

Отсоедините розетку 2РМД (Ш2 на

рис 5

) от индикаторного блока.

8.5.3.

Отсоедините вилку 48К от источника питания 27 В ± 10%.

8.5.4.

Установите тумблер Арретир в верхнее положение.

8.5.5.

Поверните оси потенциометров Рег. усиления в крайние левые положения.

8.5.6.

Отключите нагревательное устройство от источника питания:

8.5.7.

Отключите вилку Ш1 (

рис 7

) от источника питания.

8.5.8.

Отключите розетку Ш2 от вилки нагревательного устройства.

8.5.9.

Уложите нагревательное устройство, электрожгуты и индикаторный блок в футляр. Перед
укладкой нагревательного устройства убедитесь, что оно охладилось.


9.

Техническое обслуживание

Техническое обслуживание установки проверочной УП-29А  проводится:

−  При  получении  новых  установок  по  методике  пункта

10.

  (Лабораторная  проверка

работоспособности установки).

−  Перед  началом  работы  с  установкой – по  методике  пункта

11

  (Встроенный  контроль

работоспособности индикаторного блока).

−  Через каждые 50 ч работы, но не реже, чем через 6 месяцев эксплуатации – по методике

пункта

10

 (Лабораторная проверка работоспособности установки)



Установка проверочная УП-29А периодической поверке не подлежит.









10.

Лабораторная проверка работоспособности установки

При лабораторной проверке работоспособности установки используйте следующие
контрольно-измерительные приборы:

Таблица 1   Контрольно-измерительные приборы при лабораторной проверке

работоспособности установки


Наименование


Обозначение



Назначение, краткая
техническая характеристика


Кол-во


Потенциометр
постоянного тока



Комбинированный
прибор


Мост постоянного
тока


типа Р-307
ГОСТ 9245-79



типа  Ц4352 ГОСТ

10374-74



типа  МО-62
ГОСТ 7165-7


Проверка работоспособности
индикаторного блока
Класс точности 0,02


Проверка правильности
электрических соединений
жгутов.
Класс точности 4,0.

Проверка электрического

сопротивления нагревательного
устройства.

Класс точности 0,1
Диапазон от 0 до 500 Ом


1




1




1



Примечание. Вы можете заменить указанные контрольно-измерительные приборы на

аналогичные по своим характеристикам и классу точности.


10.1.

Проверьте  правильность  электрических  соединений  жгутов  комбинированным  прибором  в
режиме омметра на соответствие

рис 5

,

рис. 6

,

рис. 7

.

10.2.

Проверьте  электрическое  сопротивление  нагревательного  устройства  мостом  постоянного
тока. Производите проверку  на контактах вилки нагревательного устройства. Электрическое
сопротивление нагревательного устройства  должно быть 3,6

± 0,4 Ом.


10.3.

Проверка работоспособности индикаторного блока

10.3.1.  Соедините потенциометр постоянного тока, индикаторный блок и источник питания жгутами

510 и 508 как показано на

рис 9

. Зажимы Х2 и А2 соедините между собой и не подключайте.
