Двигатель АЛ-31ПФ. Руководство - часть 478









Гидравлическая установка ГУ-3

Руководство по технической эксплуатации У. 96.00.16.0000 РЭ АБ

Описание и работа


Содержание



Ссылки ……………………………………………………………………………………………………

1





Описание ……………………………………………………………………………………………….

1



 1

Назначение ……..………………………………………. ………………………………………..

2

2

Основные технические данные ……………………………………………………………….

2



3

Описание установки ……………………………………………………………………………..

2



4

Работа …………………………………………………………………………………………

3



Перечень рисунков

Стр

1

Гидравлическая установка ГУ-3. Общий вид (2 листа) …………………………………

4

,

5



2

Панель управления установкой ………….…………………………………………………….

6



 3

Гидравлическая установка ГУ-3. Принципиальная схема.

7



 4

Принципиальная электрическая схема ГУ-3 …………………………………………………

8





Ссылки

Модули данных

технические руководства

Название

96-А-BC-10-00-00А-200А-А

Гидравлическая установка ГУ-3. Техническое обслуживание.



96-А-BC-10-00-00А-400А-А

Гидравлическая установка ГУ-3.
Отыскание и устранение неисправностей.



96-А-BC-10-00-00А-800А-А

Гидравлическая установка ГУ-3.
Консервация и расконсервация.



96-А-BC-10-00-01А-800А-А

Гидравлическая установка ГУ-3. Хранение и транспортирование



96-А-BC-10-00-00А-920А-А

Гидравлическая установка ГУ-3.
Замена фильтроэлемента топливного фильтра ФГ11СН-1



96-А-BC-10-00-01А-920А-А

Гидравлическая установка ГУ-3.
Замена фильтроэлемента топливного фильтра 11ГФ4СН-1








Описание



Настоящее  Руководство  по  технической  эксплуатации  является  основным  документом  по
эксплуатации и обслуживанию установки ГУ-3.

Руководство содержит:

−  информацию об устройстве, назначении и работе установки (

96-А-BC-10-00-00А-000А-А),



−  сведения необходимые для технического обслуживания установки и работе на ней (

96-А-

BC-10-00-00А-200А-А

,

96-А-BC-10-00-00А-400А-А

,



96-А-ВС-10-00-00А-800А-А

,

96-А-ВС-

10-00-00А-920А-А

,

96-А-ВС-10-00-01А-920А-А

),





−  сведения о хранении и транспортировании установки (

96-А-BC-10-00-01А-800А-А

).









1.

Назначение

Гидравлическая  установка  ГУ-3 (

рис  1

)  предназначена  для  управления  поворотными

лопатками ВНА КНД, НА КВД и створками РС на неработающем двигателе


2.

Основные технические данные

рабочая жидкость ……………………………..    применяемое на двигателе топливо или масло

МС-8П      ОСТ 38 01163-78 и  их  смеси  в
любых пропорциях.

заправочная емкость бака ………………………………..…………….  30 л

давление рабочей жидкости за насосом ……………………………  45 + 5 кгс/см

2



подача насоса ……………………………………………………..………  15 л/мин

электропитание:

−  постоянным током ………………………………………….

27 В

−  переменным током ………………………………………….  208 В, 400 Гц

тонкость фильтрации:

−  номинальная ..……………………...…………………………  16 мкм
−  абсолютная ……………………………………….……………  25 мкм

сухая масса ……………………..…………………………………….…...  125 кг

габариты ..............…………………………………….....………………..  1000×1010×640 мм

установка работоспособна при температуре
окружающей среды..........…………………………..….………….. от минус 50

0

С до плюс 50

0

С




3.

Описание установки

3.1.

В состав установки (

рис 3

) входят:

–  бак

1



–  электродвигатель МТ-3000-2С (

позиция 9

)

–  редуктор

10



–  насос 888 (

позиция 1

) с предохранительным клапаном

12



–  фильтры ФГ11СН и 11ГФ4СН-1
–  манометр

8



–  вентиль

7



–  гидроклапан

6



–  гидравлический кран

5



–  трубопроводы подвода рабочей жидкости к двигателю и слива в бак
–  сливной кран

13



–  резино-тканевые шланги

4

 длиной 7 м

–  электрожгуты питания длиной 15 м
–  металлические законцовки

3



–  мерная линейка

14



–  фильтр

15



–  трос заземления

12

 (

рис 2

).

К установке прилагается паспорт У.96.00.16.0000 ПС



3.2.

Установка  смонтирована  на  раме

19

  (

рис  1

).  К  раме

19

  приварена  ось,  на  которой

закреплены  колеса.  Резинотканевые  шланги

5

  (

рис  2

)  и  трос  заземления

12

  уложены  в

желоб

15

  (

рис  1

).  При  транспортировании  и  хранении  установки  закрывайте  желоб

15



крышками

18

.









На стенке электроотсека установки расположены:

–  вилка

11

 электросоединителя ШРАП-500К

–  вилка

12

 электросоединителя ШРАП-400-3Ф.

Электроотсек установки закрыт крышкой

1

. Доступ к сливному крану осуществляется через

лючок

9

. Доступ к редуктору и насосу установки осуществляется через крышку

10

. Доступ к

АЗС и к электродвигателю осуществляется через крышку

1

.

3.3.

Принципиальная гидравлическая схема установки представлена на

рис 3

. Принципиальная

электрическая схема установки представлена на

рис 4

.



4.

Работа

2.1.

После подсоединения электропитания к установке загорается лампа «ПИТАНИЕ»

13

 (

рис 2

).

2.2.

После  включения  установки  выключателем

14

  загорается  лампа  «РАБОТА»  и  начинает

работать электродвигатель

9

 (

рис 3

).

2.3.

Электродвигатель

9

  через  редуктор

10

  приводит  во  вращение  насос

11.

  Насос

11

  создает

давление  в  магистралях  установки.  Контроль  давления  рабочей  жидкости  за  насосом
производится по манометру

8

.

2.4.

Рабочая  жидкость  проходит  через  шланги

4



и  фильтры

2

  и  подается  в  полости

гидроцилиндров ВНА КНД, НА КВД или РС.

2.5.

Подача  рабочей  жидкости  в  штоковые  или  бесштоковые  полости  гидроцилиндров
производится перемещением ручки

3

 (

рис. 2

) управления гидравлическим краном

5

 (

рис 3

) в

крайние  положения.  При  среднем,  нейтральном  положении  ручки 3 рабочая  жидкость  в
гидроцилиндры изделия не подается.

При  открытых  вентиле



7

  (

рис. 3

)

и  гидроклапане



6



рабочая  жидкость  сливается  в  бак



1



установки.

2.6.

Плавное  регулирование  давления  рабочей  жидкости  в  шлангах  установки  осуществляется
вращением маховика

1

 (

рис. 2

) вентиля

7

 (

рис. 3

). Маховик

1

 открывает и закрывает вентиль.

При открытии вентиля давление в шлангах установки снижается.

2.7.

Для быстрого снижения давления в шлангах гидроустановки, нужно быстро перевести ручку

2

  (

рис. 2

)  гидроклапана

6

  (

рис. 3

)  в  положение  “ОТКР”.  При  этом  открывается

дополнительный  слив  в  бак,  и  давление  рабочей  жидкости  падает  ниже  уровня,
необходимого для перемещения поршня гидроцилиндра.

Необходимую  скорость  перемещения  гидроцилиндра  можно  установить  прикрытием,  и
открытием гидроклапана вручную.






























1 – крышка электроотсека
2 – бак
3 – штырь
4 – скоба водила
5 – ручки
6 – водило
7 – штырь
8 – опора
9 – лючок сливного крана
10 – крышка

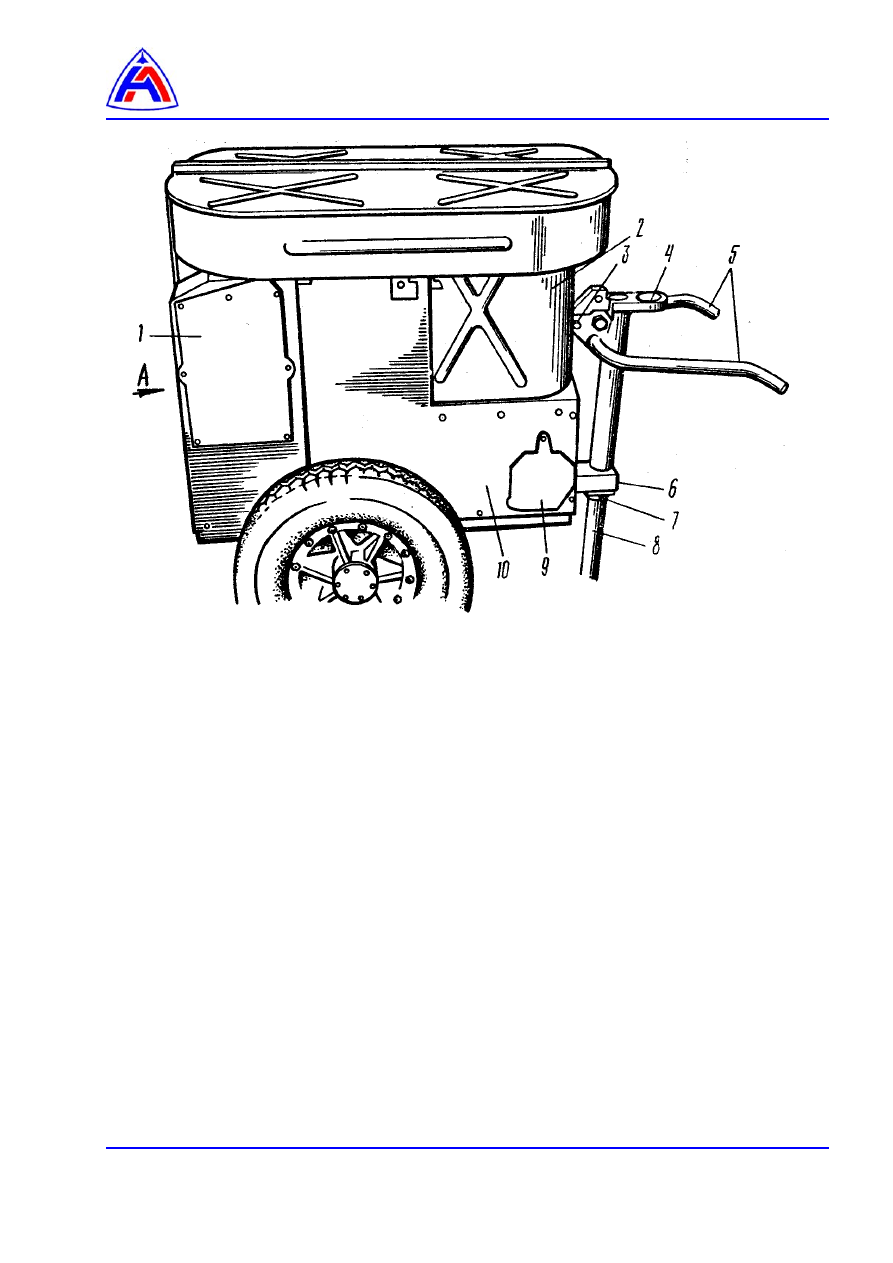

Рис. 1     Гидравлическая установка ГУ – 3.  Общий вид.

(лист 1 из 2)
