Двигатель АЛ-31ПФ. Руководство - часть 457













Номенклатура

Идентификационный номер

Количество

0,8-ТС-12Х18Н10Т

0,5 м

Плёнка полиэтиленовая ГОСТ 10354-82



0,5 м

2



Шпагат технический ГОСТ 17308-88



1,5 м.

Запасные части:

Номенклатура

Идентификационный номер

Количество

Дозатор 4033



По потребности

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы

1.1.

Откройте люки самолёта для доступа  к дозатору (

30-И-11-22-00-00А-031А-А

).

1.2.

Произведите наружную расконсервацию дозатора топлива.

1.3.

Осмотрите устанавливаемый дозатор топлива - механические повреждения не допускаются

1.4.

Непосредственно  перед  установкой  дозатора  топлива  на  двигатель  снимите  заглушки
(предохранительные  колпачки)  со  штуцеров,  к  которым  будут  подсоединены  трубопроводы
системы двигателя.

Слейте масло из внутренних полостей дозатора.

Закройте  штуцера  заглушками  (предохранительными  колпачками)  или  полиэтиленовой
плёнкой и обвяжите шпагатом.

2.

Демонтаж дозатора топлива

2.1.

При  демонтаже  агрегата  и  трубопроводов  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

2.2.

При  демонтаже  электрических  соединителей  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А, 96-А-70-70-00-04А-920А-А, 96-А-70-70-00-00А-730А-А

2.3.

Расконтрите соединения.

2.4.

При  демонтаже  закройте  свободные  концы  трубопроводов,  вилок  и  розеток  соединителей
полиэтиленовой  плёнкой  и  обвяжите  шпагатом,  а  на  штуцера  установите  заглушки
(предохранительные  колпачки)  или  закройте  их  полиэтиленовой  плёнкой  и  обвяжите
шпагатом.

2.5.

Отвинтите гайку соединителя

5

 (

рис. 1

). Расстыкуйте соединитель.

2.6.

Отвинтите  болты  крепления  скоб.  Снимите  скобы  крепления  трубопровода

4

  подвода

топлива к центробежной форсунке.

2.7.

Отвинтите  гайку  трубопровода

  3

  подвода  топлива  к  струйной  форсунке.  Отсоедините

трубопровод

3

 от штуцера трубопровода

4

 подвода топлива к центробежной форсунке.









2.8.

Отвинтите гайки трубопровода

4

 подвода топлива к центробежной форсунке.

Снимите трубопровод

2.9.

Отвинтите  гайку  трубопровода

1

  подвода  топлива  к  дозатору  топлива.  Отсоедините

трубопровод от дозатора топлива

 6

2.10.

Отвинтите  гайку  трубопровода

2

  слива  топлива  из  дозатора  топлива.  Отсоедините

трубопровод от дозатора топлива

 6

2.11.

Отвинтите болты

7

 крепления дозатора топлива к корпусу наружного контура.

Снимите дозатор топлива.

3.

Монтаж дозатора топлива

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, которые изложены
в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А.



3.2.

При  монтаже  электрических  соединителей  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

96-А-70-70-00-04А-920А-А

96-А-70-70-00-00А-710А-А

96-А-70-70-00-00А-730А-А

3.3.

Развяжите  шпагат  и  снимите  полиэтиленовую  плёнку  или  заглушки  (предохранительные
колпачки) с концов трубопроводов, штуцеров агрегата, вилок и розеток соединителей.

3.4.

Установите дозатор на корпус наружного контура.
Завинтите болты

7

 крепления дозатора топлива. Законтрите болты.

3.5.

Подсоедините трубопровод

 2

 слива топлива из дозатора топлива.

Завинтите гайку трубопровода. Законтрите.

3.6.

Подсоедините трубопровод

1

 подвода топлива к дозатору топлива.

Завинтите гайку трубопровода. Законтрите.

3.7.

Установите трубопровод

4

 подвода топлива к центробежной форсунке.

Навинтите гайку трубопровода от руки

3.8.

Подсоедините  трубопровод

3

  к  штуцеру  трубопровода

4

  подвода  топлива  к  центробежной

форсунке. Навинтите гайку трубопровода от руки.

3.9.

Установите скобы крепления трубопровода

4

 подвода топлива к центробежной форсунке.

Под головки болтов установите новые контровочные шайбы.
Завинтите болты крепления скоб. Законтрите.
Завинтите гайки трубопроводов

3 и 4

Законтрите.

.3.10.   Состыкуйте розетку и вилку соединителя, завинтите гайку соединителя

5

 и законтрите ее.

4.

Заключительные работы

4.1.

Закройте люки самолёта.

4.2.

Законсервируйте и подготовьте к отправке снятый дозатор топлива согласно

96-А-72-00-00-

03А-810А-А

4.3.

Подсоедините АРМ ДК-30 (СД).

4.4.

При  опробовании    двигателя    проверьте      включение      ФК    (

96-А-72-00-00-01А-340А-А

)  и

герметичность стыков топливных трубопроводов.

4.5.

Отсоедините АРМ ДК-30 (СД).

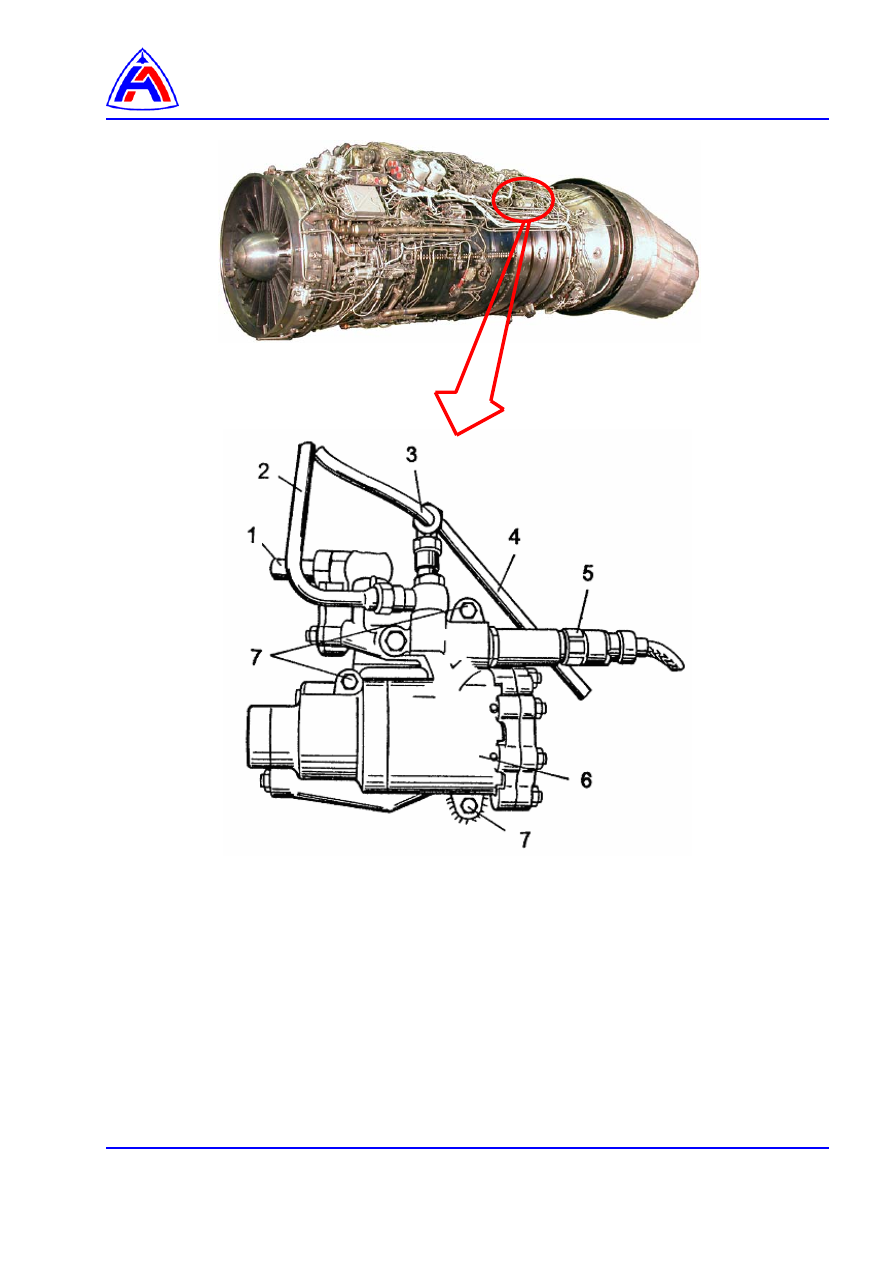

1 – трубопровод подвода топлива к дозатору
2 – трубопровод слива топлива из дозатора
3 – трубопровод подвода топлива к струйной форсунке
4 – трубопровод подвода топлива к центробежной форсунке
5 – соединитель
6 – дозатор
7 – болт крепления дозатора




Рис. 1   Дозатор  Демонтаж и монтаж











Датчик пламени ионизационный (ДПИ).

Демонтаж и монтаж.

Содержание



Ссылки ……………………………………………………………………………………………..……..

1





Предварительные требования………………………………………………………………..……….





Требуемые условия …………………………………………………………………………...

1







Вспомогательное оборудование ………………………………………………………….…

1







Материалы, расходные материалы и неремонтируемые изделия …………………...

1







Запасные части …………………………………………………………………………….…..

2







Условия обеспечения безопасности ……………………………………………………..…

2





Процедура …………………………………………………………………………………………..

 1



Подготовительные работы………………………………………………………………….

2



 2



Демонтаж…………………….. ………….. ……………………………………………………

2



 3



Монтаж………………………………….. ……………………………………………………….

2



 4



Заключительные работы……………….. …………………………………………………….

3



Перечень рисунков

Датчик пламени ионизационный (ДПИ). Демонтаж и монтаж……………………………..

4



Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

Предварительные требования

Требуемые условия:

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Автоматизированное

рабочее

место

АРМ ДК




1 шт.

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Прокладка 104.09.00.060



1 шт.

Проволока ГОСТ 18143-72

0,6 ТС-12Х18Н10Т




0,5 м

Плёнка полиэтиленовая ГОСТ 10354-82



0,1 м

2



Шпагат технический ГОСТ 17308-88



1,0 м.
