ДПИ – проверка сопротивления изоляции

электрических цепей

Содержание



Ссылки…………………………………………………………………………………………………

1



Предварительные требования……………………………………………………………………

1





Требуемые условия …………………………………………………………………………...

1







Вспомогательное оборудование ………………………………………………………….…

1







Материалы, расходные материалы и неремонтируемые изделия …………………...

1







Запасные части …………………………………………………………………………….…..

1







Условия обеспечения безопасности …………………………………………………….…..….

2





Процедура …………………………………………………………………………………………..

2

1  Подготовительные работы……………………………………………………………….. .......…

2



2  Проверка сопротивления изоляции электрических цепей датчиков ДПИ …………..……

2



3  Заключительные работы…………………………………………………………………………..

2



Перечень рисунков

1

Проверка сопротивления изоляции ионизационных датчиков пламени…….….….…..

3



Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Мегомметр ЭС0202/02, напряжение 500 В

1

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока ГОСТ 18143-72

0,6 ТС-12Х18Н10Т




0,5 м

Запасные части: нет







Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы

1.1.

Откройте люк АГРЕГАТЫ ВКА (

30-И-11-22-00-00А-031А-А

).

1.2.

Удалите пыль, грязь с коробки соединителей двигателя (

рис. 1

).

2.

Проверка сопротивления изоляции электрических цепей датчиков ДПИ

2.1.

При  демонтаже  и  монтаже  электрических  соединителей  руководствуйтесь  требованиями,
которые  изложены  в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

,

96-А-70-70-00-

00А-710А-А

,

96-А-70-70-00-00А-730А-А

.

2.2.

Снимите  контровку  с  соединителя  Х56  и  отсоедините  розетку  самолётного  жгута  от  вилки
коробки соединителей двигателя.

2.3.

Подсоедините к вилке соединителя Х56 розетку переходного жгута

2

 (Т96.09.01.0005).

2.4.

Подсоедините мегомметр

 3

 к переходному жгуту

 2

 по схеме варианта

А

 (

рис. 1

). Определите

сопротивление изоляции электрической цепи ДПИ.

2.5.

Отсоедините мегомметр

3

 от переходного жгута.

2.5.

Подсоедините мегомметр

3

 к переходному жгуту

2

 по схеме варианта

Б

 (

рис. 1

). Определите

сопротивление изоляции электрической цепи ДПИ. Сопротивление изоляции должно быть не
менее 1 МОм.

3.

Заключительные работы

3.1.

Отсоедините мегомметр

3

 от переходного жгута.

3.2.

Отсоедините переходный жгут от коробки соединителей двигателя.

3.3.

Подсоедините к коробке соединителей двигателя самолётный жгут, законтрите соединитель
проволокой.

3.4.

Закройте люки самолёта.

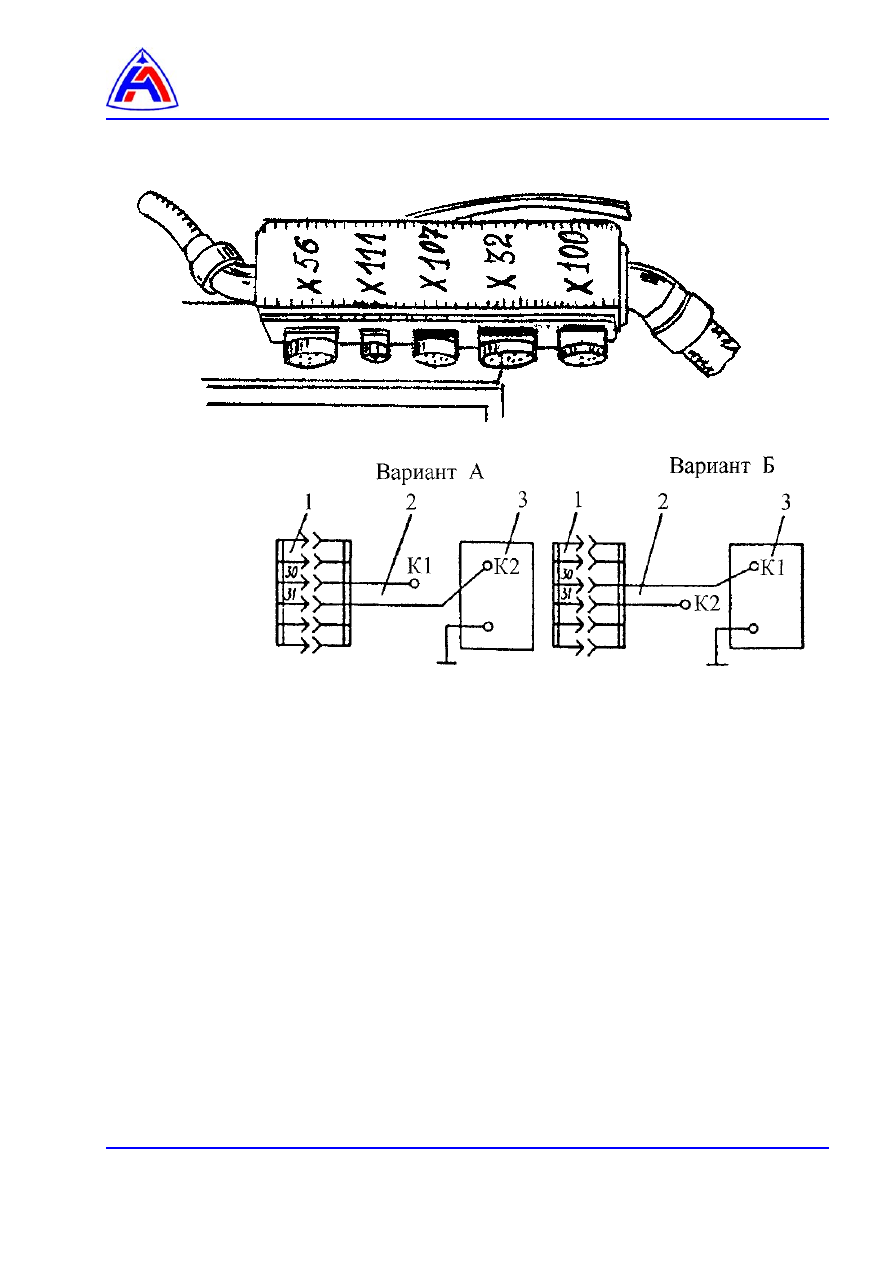

1 – соединитель Х56 коробки соединителей двигателя
2 – переходный жгут
3 – мегомметр






Рис. 1   Проверка сопротивления изоляции

ионизационных датчиков пламени













Дозатор. Демонтаж и монтаж.

Содержание



Ссылки ……………………………………………………………………………………………..……..

1





Предварительные требования………………………………………………………………..……….

1







Требуемые условия …………………………………………………………………………...

1







Вспомогательное оборудование ………………………………………………………….…

1







Материалы, расходные материалы и неремонтируемые изделия …………………...

1







Запасные части …………………………………………………………………………….…..

2







Условия обеспечения безопасности ……………………………………………………..…

2





Процедура …………………………………………………………………………………………..

2

 1



Подготовительные работы……………………………………………………………………

2

 2



Демонтаж…………………….. ………….. ……………………………………………………

2



 3



Монтаж………………………………….. ………………………………………………………

3



 4



Заключительные работы……………….. ……………………………………………………

3



.Перечень рисунков

1

Дозатор. Демонтаж и монтаж…………………………………………………………………

4



Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-72-00-00-03А-810А-А

Консервация агрегатов, снятых с двигателя

Предварительные требования

Требуемые условия:

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Автоматизированное

рабочее

место

АРМ ДК-30(СД)




1 шт.

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Шайба 6.21    ГОСТ 13464-77



3 шт.

Шайба контровочная 094.2412



2 шт.

Проволока ГОСТ 18143-72

0,6 ТС-12Х18Н10Т




015 м
