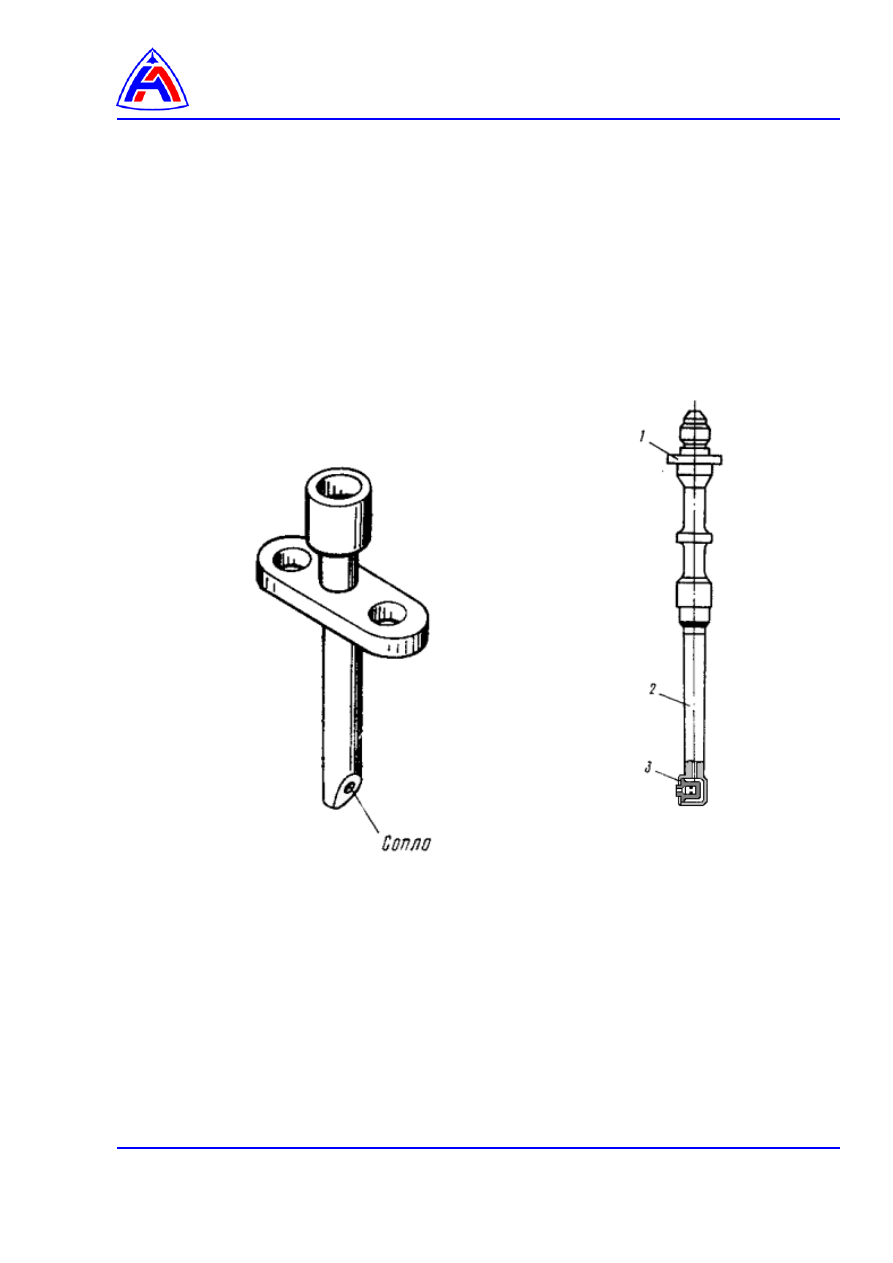

Система розжига топлива форсажной камеры.

















































1 - фланец
2 - корпус распылителя
3 - распылитель



Рис. 3 Струйная форсунка                                  Рис. 4   Центробежная форсунка

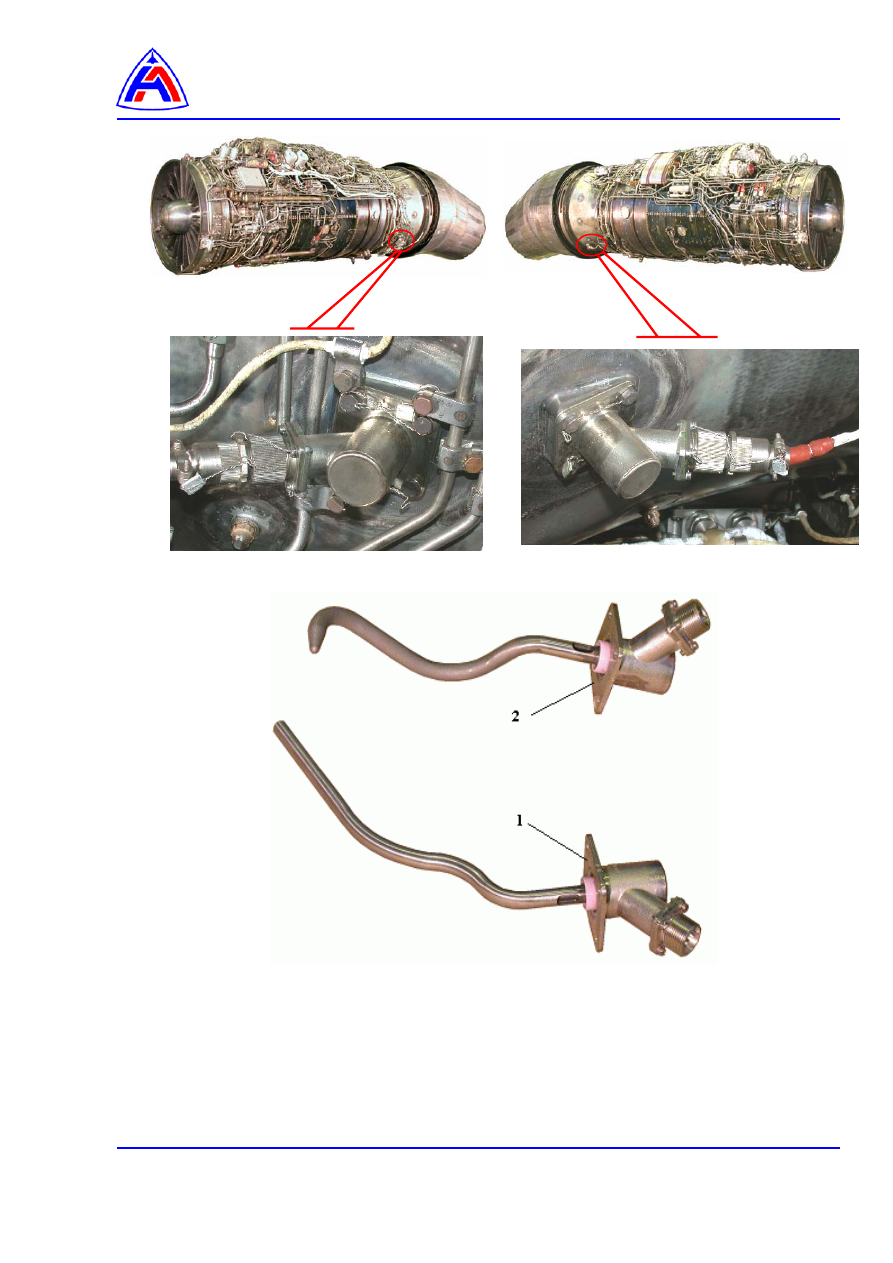

Система розжига топлива форсажной камеры.

















































1 – датчик левый
2 – датчик правый




Рис. 5      Датчик пламени ионизационный

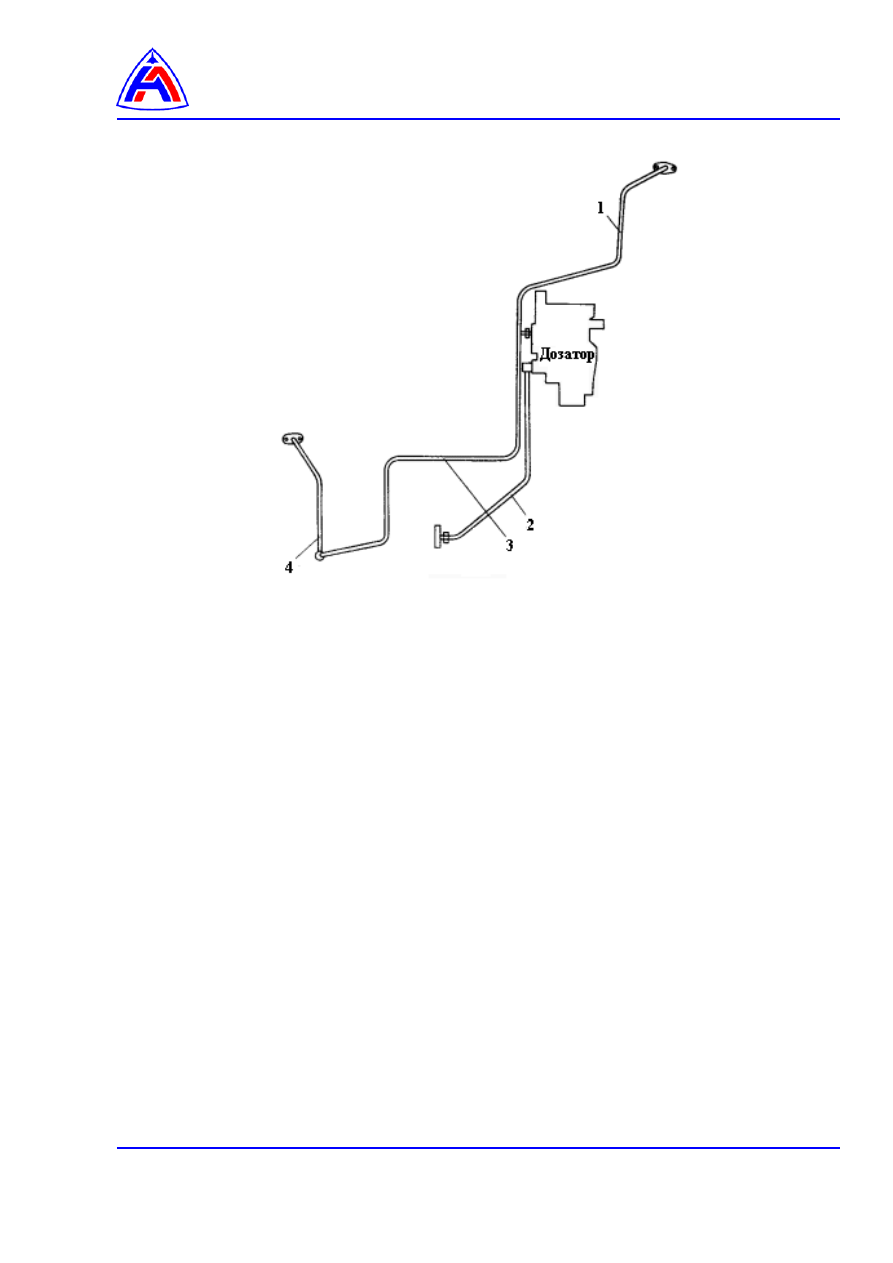

Система розжига топлива форсажной камеры.















1 - трубопровод подвода топлива к центробежной форсунке
2 - трубопровод подвода топлива к дозатору
3, 4 - трубопроводы подвода топлива к струйной форсунке





Рис. 6     Коммуникации системы розжига топлива форсажной камеры

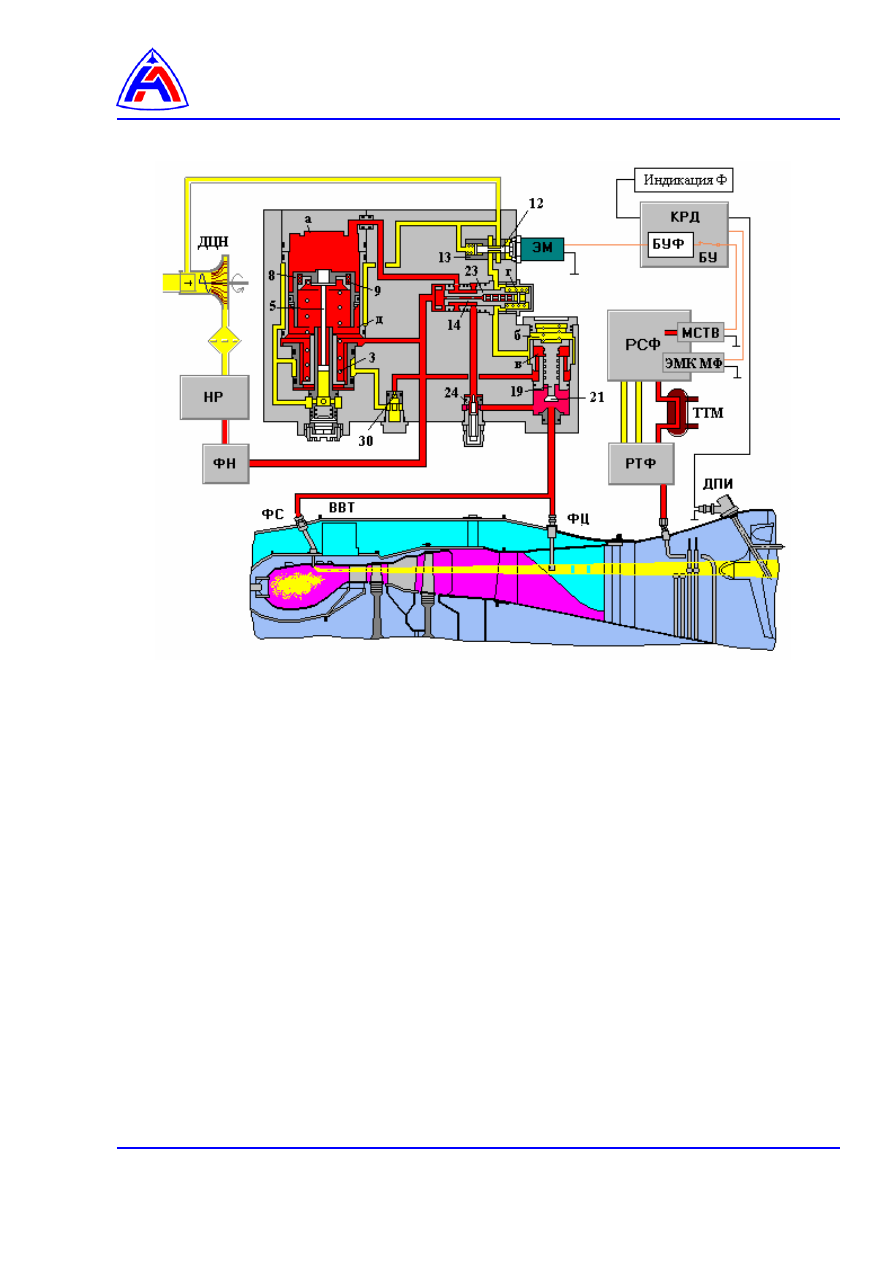

Система розжига топлива форсажной камеры.

































Рис. 7    Работа системы розжига топлива ФК “Огневая дорожка”





ФС - форсунка струйная
ФЦ - форсунка центробежная
ЭМТ - электромагнит дозатора
БУФ - блок управления форсажом (КРД)
БУ - блокировочное устройство по n

2



ЭМКМФ - электромагнитный клапан

минимального форсажа

МСТ - сигнализатор включения форсажа
ДПИ - датчик пламени ионизационный
ВВТ - воздухо-воздушный теплообменник
РТФ - распределитель форсажного топлива
а - полость поршня дозатора топлива
б, в - полости отсечного клапана
г - полость распределительного клапана
д - полость поршня дозатора топлива

3 - пружина
5 - шток
8 - поршень
9, 10 - пружины
12 - золотник
13 – втулка
14 - золотник
19 - поршень
20 - втулка
21 - запорный клапан
23 – демпфер
24 – жиклер
30 – жиклер
