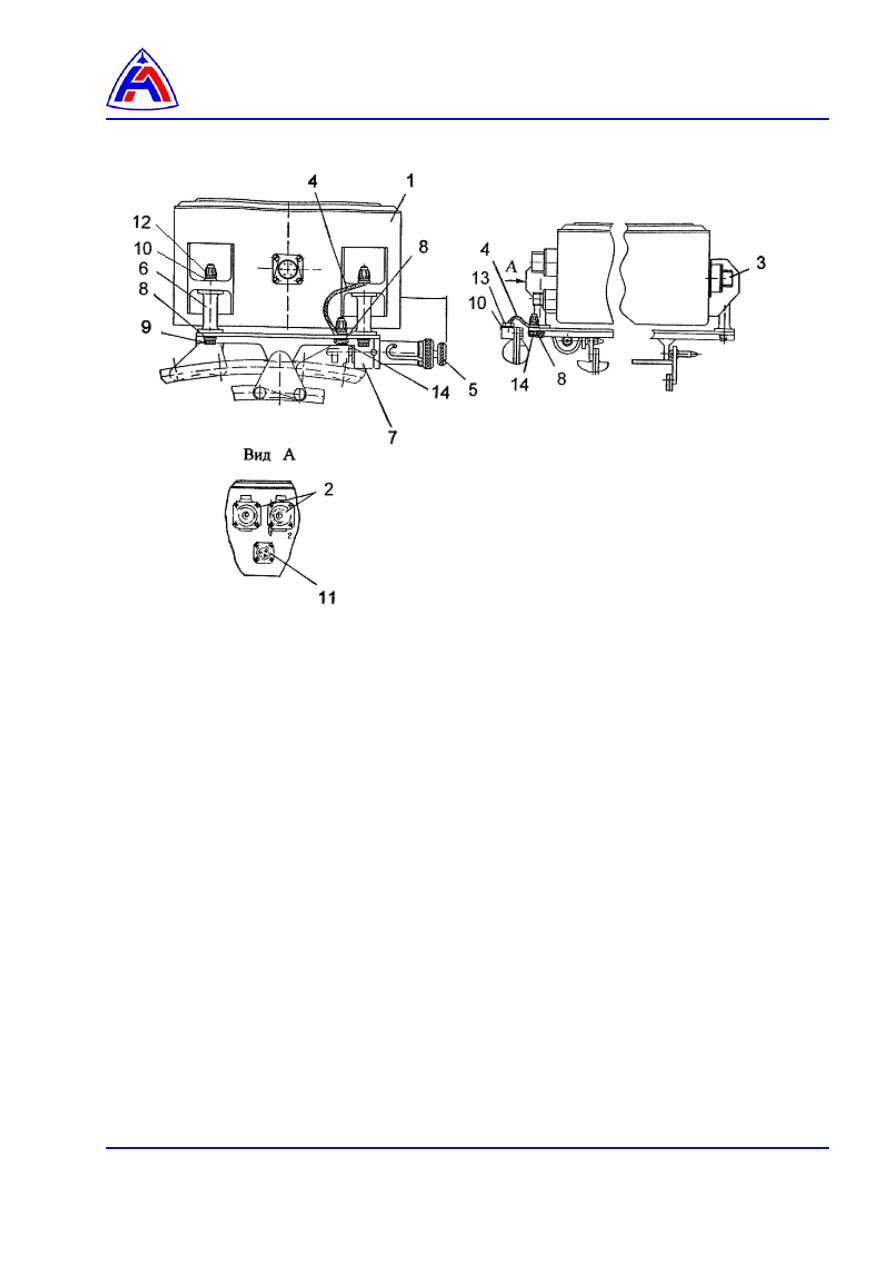

1 – агрегат зажигания
2 – подсоединение высоковольтных проводов
3 – вкл. ПИТАНИЕ
4 – перемычка
5 – палец пружинного фиксатора
6 – втулка
7 – кронштейн
8, 10 – шайба
9 – болт

 11 – контроль агрегатов
 12 – гайка
 13, 14 – болт







Рис. 1  Агрегат зажигания

 Демонтаж и монтаж















Запальное устройство.  Демонтаж и монтаж.

Содержание



Ссылки ……………………………………………………………………………………………..……..

1





Предварительные требования………………………………………………………………..……….

1





Требуемые условия …………………………………………………………………………...

1







Вспомогательное оборудование ………………………………………………………….…

1







Материалы, расходные материалы и неремонтируемые изделия …………………...

1







Запасные части …………………………………………………………………………….…..

2







Условия обеспечения безопасности ……………………………………………………..…

2





Процедура …………………………………………………………………………………………..

2

 1



Подготовительные работы……………………………………………………………………

2



 2



Демонтаж…………………….…………..……………………………………………………….

2



 3



Монтаж…………………………………..……………………………………………………….

3



 4



Заключительные работы………………..…………………………………………………….

3



Перечень рисунков

1

Запальное устройство. Демонтаж и монтаж………………………………………………….

4



Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-01А-920А-А

Резьбовые соединения.  Тарированная затяжка

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

96-А-72-00-00-02А-130А-А

Запуск двигателя

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Винт 104.03.00.014



4 шт.

Кольцо уплотнительное 094.21.56



2 шт.

Проволока ГОСТ 18143-72

0,8-ТС-12Х18Н10Т




0,5 м

Бензин-растворитель (НЕФРАС С2-80/120)
ТУ 38.401-67-108-92




0,2 л

Спирт этиловый ректификованный
 ГОСТ 18300-72








20 г

Плёнка полиэтиленовая ГОСТ 10354-82



0,5 м

2











Номенклатура

Идентификационный номер

Количество

Шпагат технический ГОСТ 17308-88



1,0 м.

Запасные части:

Номенклатура

Идентификационный номер

Количество

Запальное устройство



По потребности

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы

1.1.

Откройте люк самолёта для доступа к запальному устройству (

30-И-11-22-00-00А-031А-А

).

1.2.

Осмотрите  устанавливаемое  запальное  устройство.  Механические  повреждения  не
допускаются. Проверьте наличие контровки свечи.

2.

Демонтаж

2.1.

При  демонтаже  запального  устройства  и  трубопроводов  руководствуйтесь  требованиями,
которые изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.

При  демонтаже  электрических  соединителей  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

,

96-А-70-70-00-00А-730А-А

.

2.3.

Расконтрите соединения в процессе демонтажа.

2.4.

При  демонтаже  закройте  полиэтиленовой  плёнкой  свободный  конец  трубопровода  и
контактное устройство и обвяжите шпагатом.

2.5.

Отвинтите гайку крепления переходника высоковольтного провода к свече.

2.6.

Отвинтите гайку трубопровода

10

 (

рис. 1

) подвода кислорода к запальному устройству, при

этом поддерживайте штуцер.

2.5.

Отвинтите  двенадцать  винтов

5

  крепления  корпуса  запального  устройства  к  корпусу

наружного контура.

Снимите корпус запального устройства.

2.6.

Установите заглушку 880.595 на фланец наружного контура, закрепив ее двумя винтами.

2.7.

Завинтите в резьбовое отверстие винта

3

 переходник 880.584.

Отвинтите четыре винта

3

 (104.03.00.014) крепления запального устройства.

2.8.

Извлеките запальное устройство

1

 из корпуса.

2.9.

Снимите проставку

8

, свинтив ее с резьбового выступа запального устройства.

2.10.

Снимите с запального устройства уплотнительные кольца

9

.













3.

Монтаж

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, которые изложены
в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А.



3.2.

При  монтаже  электрических  соединителей  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А,



96-А-70-70-00-04А-920А-А

,

96-А-70-70-00-00А-710А-А

,

96-А-70-70-00-00А-730А-А

.

3.3.

Развяжите  шпагат  и  снимите  полиэтиленовую  плёнку  с  конца  трубопровода  и  контактного
устройства.

3.4.

Промойте запальное устройство в бензине.

3.5.

Отверните два винта из фланца наружного контура и снимите заглушку 880.595.

3.5.1.   Навинтите проставку

8

 на резьбовой выступ запального устройства.

3.6.

Осмотрите снятые при демонтаже уплотнительные кольца

9

.

При  отсутствии  механических  повреждений,  установите  уплотнительные  кольца  в  пазы
запального устройства.

3.7.

Установите  запальное  устройство  в  корпус  штуцером  кислородной  подпитки  в  сторону
фронтового устройства.

3.8.

Закрепите  винты

3

  крепления  запального  устройства  на  внутреннем  стержне  переходника

880.584.

Установите винты

3

 в отверстия запального устройства и завинтите (от руки) до упора.

Примечание: Допускается трехразовая установка винтов

3

 с изменением мест их установки.

3.9.

Затяните винты крепления запального устройства моментом М

кр

=(1

+0,3

)



ктс·м. (

96-А-70-70-00-

01А-920А-А)

.

3.10.

Законтрите  винты  крепления  запального  устройства  вмятием  «юбки»  винта  в  отверстия
запального устройства с помощью оправки 880.846.

3.11.

Установите  корпус  запального  устройства,  соблюдая  осторожность.  Механические
повреждения уплотнительных колец

9

 не допускаются.

3.12.

Завинтите винты

5

 крепления  корпуса запального устройства.

3.13.

Обезжирьте спиртом внутреннюю полость трубопровода

10

 подвода кислорода к запальному

устройству  и  штуцер  на  запальном  устройстве.  Подсоедините  трубопровод

10

  подвода

кислорода к запальному устройству.

3.14.

Подсоедините  угольник  контактного  устройства  высоковольтного  провода

13

  к  свече

запального  устройства  и  затяните  гайку

12

  моментом  М

кр

= 3,5

+0,5

  кгс·м.

 (96-А-70-70-00-01А-

920А-А)

.

3.15.

Законтрите проволокой между собой гайки угольника контактного устройства и трубопровода
кислородной подпитки.

4.

Заключительные работы

4.1.

Проверьте герметичность кислородного трубопровода (

96-А-70-70-00-02А-920А-А, п. 4

).

4.2.

Произведите запуск двигателя (

96-А-72-00-00-02А-130А-А

) с оценкой параметров запуска.

4.3.

Закройте люки самолёта.
