Двигатель АЛ-31ПФ. Руководство - часть 451

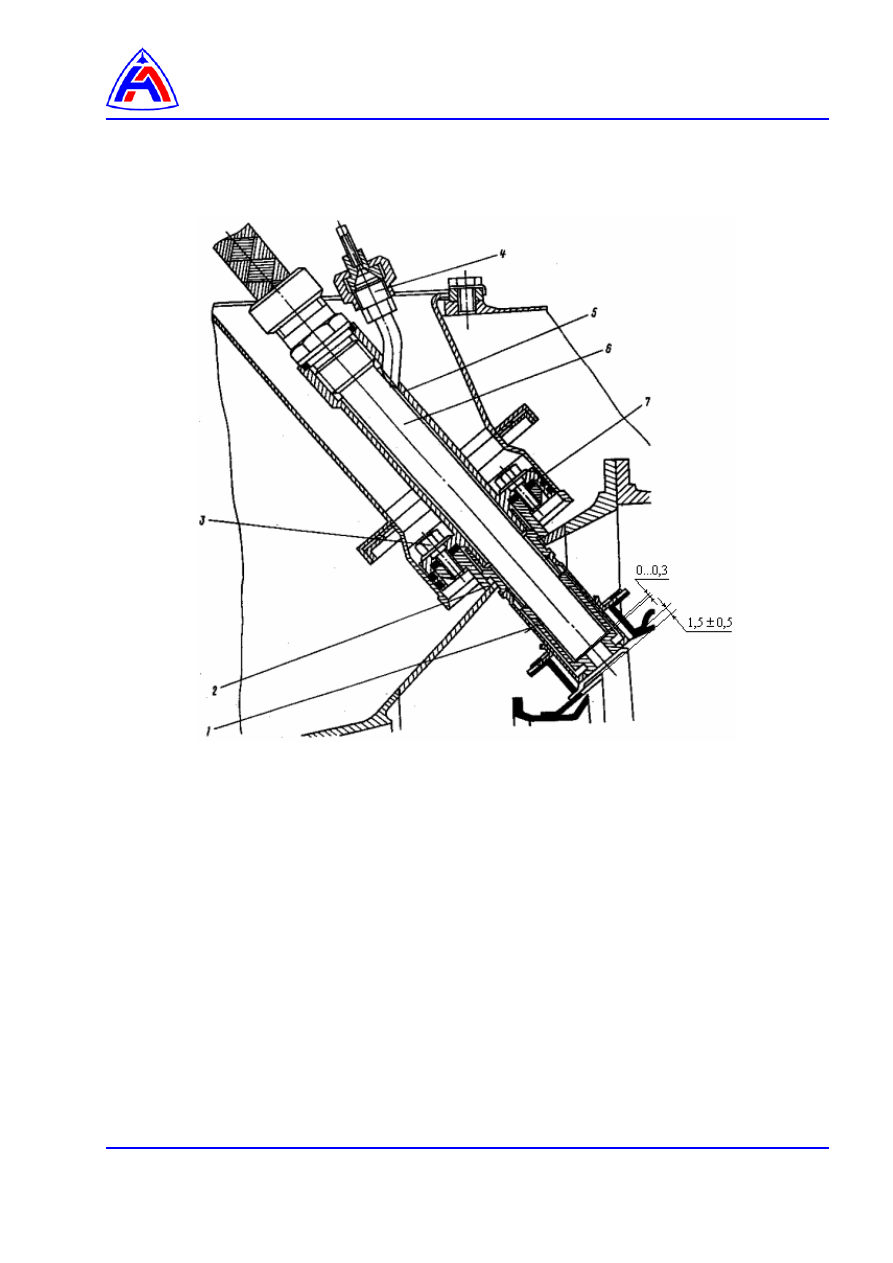

Система запуска основной камеры сгорания.



















































1 - окно
2 - фланец корпуса ОКС
3 - винт крепления на фланце корпуса КС
4 - штуцер подвода кислорода
5 - корпус запального устройства
6 - полупроводниковая свеча
7 - уплотнительное кольцо





Рис. 2 Запальное устройство











Агрегат зажигания. Демонтаж и монтаж.

Содержание



Ссылки ……………………………………………………………………………………………..……..

1





Предварительные требования………………………………………………………………..……….

1







Требуемые условия …………………………………………………………………………...

1







Вспомогательное оборудование ………………………………………………………….…

1







Материалы, расходные материалы и неремонтируемые изделия …………………...

1







Запасные части …………………………………………………………………………….…..

2







Условия обеспечения безопасности ……………………………………………………..…

2





Процедура …………………………………………………………………………………………..

2

 1



Подготовительные работы……………………………………………………………………….

2

 2



Демонтаж…………………….. ………….. ……………………………………………………….

2



 3



Монтаж………………………………….. ………………………………………………………….

3



 4



Заключительные работы……………….. ……………………………………………………….

3



Перечень рисунков

1

Агрегат зажигания. Демонтаж и монтаж………………………………………………………

4



Ссылки:

Модули данных,

технические руководства

Название

30-И-72-00-00-00А-320А-А



Опробование двигателей с проверкой самолетных систем

96-А-70-70-00-00А-300А-А

Проверка контрящих свойств самоконтрящихся гаек

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Шайба 6.21    ГОСТ 13464-77



1 шт.

Тальк ТРПВ  ГОСТ 19729-74



10 г

Проволока ГОСТ 18143-72

0,6 ТС-12Х18Н10Т




0,5 м

Плёнка полиэтиленовая ГОСТ 10354-82



0,5 м

2



Шпагат технический ГОСТ 17308-88



1,0 м.











Запасные части:

Номенклатура

Идентификационный номер

Количество

Агрегат зажигания



По потребности.

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1. Подготовительные работы

1.1.

Откройте люк АГРЕГАТЫ ВКА (

30-И-72-00-00-00А-320А-А

).

1.2.

Осмотрите  агрегат  зажигания,  подлежащий  установке  на  двигатель,  механические
повреждения не допускаются.

1.3.

Непосредственно  перед  установкой  агрегата  зажигания  на  двигатель  снимите  заглушки
(предохранительные колпачки) с соединителей.

1.4.

Отключите источники электропитания самолёта.

ВНИМАНИЕ!  ДЛЯ  ПРЕДУПРЕЖДЕНИЯ  НЕСЧАСТНЫХ  СЛУЧАЕВ  И  ВЫХОДА  ИЗ  СТРОЯ

АГРЕГАТА  ЗАЖИГАНИЯ  ПРИ  ЕГО  ДЕМОНТАЖЕ  И  МОНТАЖЕ  СТРОГО
СОБЛЮДАЙТЕ  ПОСЛЕДОВАТЕЛЬНОСТЬ  РАССТЫКОВКИ  И  СТЫКОВКИ
СОЕДИНИТЕЛЕЙ.
ПРИ ДЕМОНТАЖЕ ОТСОЕДИНЯЮТСЯ:
 а) СОЕДИНИТЕЛЬ «ПИТАНИЕ»
 б) КОНТАКТНЫЕ УСТРОЙСТВА ВЫСОКОВОЛЬТНЫХ ПРОВОДОВ

ПРИ МОНТАЖЕ ПОДСОЕДИНЯЮТСЯ:
 а) КОНТАКТНЫЕ УСТРОЙСТВА ВЫСОКОВОЛЬТНЫХ ПРОВОДОВ
 б) СОЕДИНИТЕЛЬ «ПИТАНИЕ».

НЕ  ПОДКЛЮЧАЙТЕ  СОЕДИНИТЕЛЬ  «ПИТАНИЕ»  К  СОЕДИНИТЕЛЮ
«КОНТРОЛЬ»,  ТАК  КАК  ЭТО  ПРИВЕДЕТ  К  НЕИСПРАВНОСТИ  АГРЕГАТА
(ВЫХОД ИЗ СТРОЯ ДАТЧИКА КОНТРОЛЯ).

2.

Демонтаж

2.1.

При демонтаже электрических соединителей руководствуйтесь требованиями, которые
изложены в

96-А-70-70-00-00А-920А-А, 96-А-70-70-00-04А-920А-А, 96-А-70-70-00-00А-730А-А

.

Расконтрите соединения

2.2.

Отвинтите  от  агрегата  зажигания

1

  (

рис. 1

)  гайку

3

  соединителя  ПИТАНИЕ  и  гайки

контактных устройств

2

 высоковольтных проводов.

2.3.

Отстыкуйте электрожгут от соединителя ПИТАНИЕ и высоковольтные провода.

2.3.

Закройте розетки и вилки соединителей полиэтиленовой плёнкой, обвяжите шпагатом или
установите на них заглушки.

2.4.

Отвинтите болт

13

 крепления перемычки

4

. Отстыкуйте перемычку

 4

 от двигателя.









2.5.

Нажмите  на  палец

5

  пружинного  фиксатора  и  выведите  палец  из  кронштейна

7

.

Переместите агрегат зажигания по направлению полёта и снимите его с кронштейном

7

.

2.6.

Отстыкуйте  агрегат  зажигания  от  кронштейна

7

,  для  чего  отвинтите:  гайки

12

.  Снимите:

болты

9

, шайбы

8,10

, втулки

6

 и кронштейн

7



2.7.

Втулки

6

  должны  остаться  в  кронштейне

7

.  При  выпадении  втулок  из  кронштейна  втулки

установить на место.

3.

Монтаж

3.1.

При монтаже электрических соединителей руководствуйтесь требованиями, которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

,

96-А-70-70-00-00А-710А-А

,

96-А-70-70-00-00А-730А-А

.

3.2.

Проверьте контрящие свойства самоконтрящихся гаек

12

 (

96-А-70-70-00-00А-300А-А

).

Установите: на кронштейн

 7

, втулки

 6

, болты

9

 и шайбы

10

.

Завинтите гайки

12

 моментом М

кр

 = l,2

+0,2

 кгс·м.

3.3.

Установите агрегат зажигания с кронштейном

7

 на двигатель, вставьте палец

5

 пружинного

фиксатора и закрепите агрегат.

3.4.

Под головку винта

13

 установите новую контровочную шайбу. Завинтите винт

13

 крепления

перемычки

4

. Законтрите.

3.5.

Присыпьте  тальком  поверхность  резиновых  уплотнительных  втулок  контактных  устройств

2



высоковольтных проводов, состыкуйте с агрегатом, завинтите гайки и законтрите их.

3.6.

Состыкуйте соединитель ПИТАНИЕ с агрегатом, завинтите гайку

3

 соединителя ПИТАНИЕ и

законтрите ее.

4.

Заключительные работы

4.1.

Закройте люки самолёта.

4.2.

Подготовьте к отправке снятый агрегат.

4.3.

Проверьте искрообразование на свечах запального устройства ОКС, включив и выключив в
кабине выключатель ДУБЛИР ЗАПУСК В ВОЗДУХЕ (РЭ самолёта).
