Двигатель АЛ-31ПФ. Руководство - часть 449

























1 - сигнализатор
2 - гайка
3 - соединитель
4 - штуцер
5 - трубопровод подвода масла
6 - кронштейн

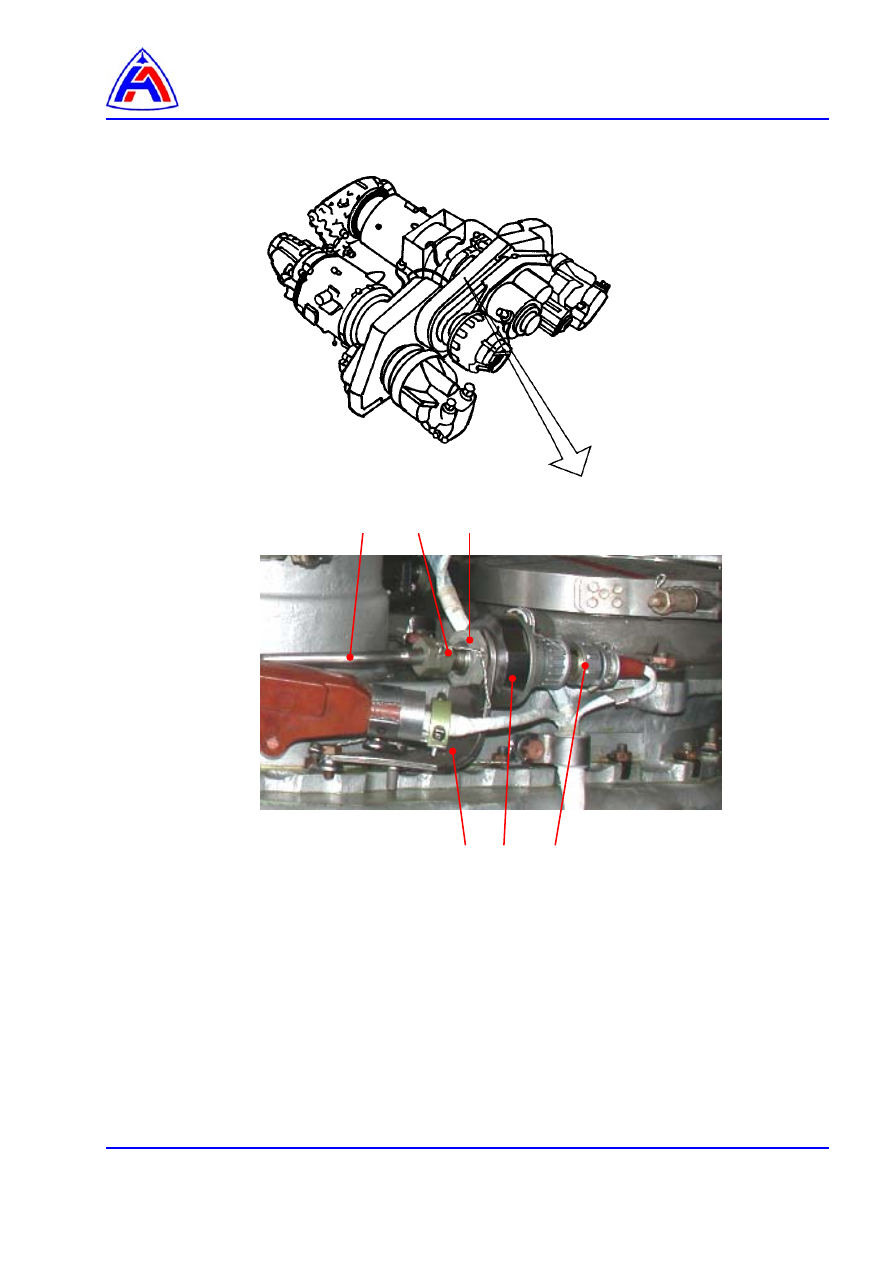

Рис. 1   Сигнализатор давления масла ГТДЭ

Демонтаж и монтаж





5          4         2

6       1         3







Агрегат зажигания ГТДЭ. Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1

Материалы, расходные материалы и неремонтируемые изделия …………………….

1







Запасные части …………………………………………………………………………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………..

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ……………………………………………..………………………………………………

2



 4

Заключительные работы ……………………………………………………………………….

3



Перечень рисунков

 1

Агрегат зажигания ГТДЭ. Демонтаж и монтаж ……………….……………………………..

4









Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-00-00-00-00А-130А-А

Прокрутка двигателя



Предварительные требования


Вспомогательное оборудование: нет


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Пленка полиэтиленовая  ГОСТ 10354-82



0,5 м

2



Проволока  ГОСТ 18143-72

0,6-ТС-12Х18Н9Т




0,5 м

Салфетка х/б

0,5

м

2



Шпагат технический    ГОСТ 17308-88



1 м



Запасные части:

Номенклатура

Идентификационный номер

Количество

Агрегат зажигания СК-224-05

По потребности









Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура:

1.

Подготовительные работы

1.1.

Откройте на самолете люк  АГРЕГАТЫ ВКА (

30-И-11-22-00-00А-031А-А

).

1.2.

Отключите источники электропитания самолета.

1.3.

Подготовьте к установке устанавливаемый агрегат в соответствии с паспортом на него.

1.4.

Непосредственно перед установкой агрегата зажигания на ВКА снимите заглушки
(предохранительные колпачки) с электрических соединителей.


2.

Демонтаж

2.1.

При демонтаже резьбовых  соединений  руководствуйтесь  требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

2.2.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



ПРЕДУПРЕЖДЕНИЕ!  ПРИ  ПРОВЕДЕНИИ  РАБОТ  НЕ  ДОПУСКАЙТЕ ВКЛЮЧЕНИЯ

СИСТЕМЫ  ЗАЖИГАНИЯ

2.3.

Отсоедините от агрегата зажигания три провода (

6, рис. 1

).

2.4.

Отвинтите  два  удлиненных  болта  (

2

)  и  два  болта  (

5

)  крепления  рамы  (

4

)  с  агрегатом

зажигания к ВКА.

Снимите раму с ВКА.

2.5.

Отвинтите четыре гайки от болтов (

7

) крепления агрегата зажигания к раме.

Снимите агрегат зажигания (

3

) с рамы (

4

).

Примечание. Если втулки (

8

) выскочили, соберите их и установите на место.

3.

Монтаж

3.1.

При монтаже резьбовых  соединений  руководствуйтесь  требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

3.2.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



3.3.

Установите агрегат зажигания (

3

) на раму (

4

).

В местах крепления агрегата к раме под агрегат установите втулки (

8

).

Под один из болтов (

7

) установите перемычку (

1

) для снятия токов (один конец перемычки

ставится  под  болт  (

7

)  другой  конец  под  болт  (

2

)  крепления  рамы  с  агрегатом  зажигания  к

ВКА).

Закрепите агрегат четырьмя болтами (

7

) с четырьмя гайками.

Законтрите болты и гайки  проволокой.







3.4.

Установите раму с агрегатом на ВКА и закрепите ее болтами (

2

) и (

5

).

Примечание. Под один из болтов (

2

) установите второй конец перемычки (

1

).

Законтрите болты (

2

) и (

5

).

3.5.

Подсоедините  к агрегату зажигания два высоковольтных провода и один низковольтный
провод.

Законтрите накидные гайки проводов.

4.

Заключительные работы

4.1.

Закройте  люк  самолета.

4.2.

Подключите источники электропитания самолета.

4.3.

Выполните прокрутку двигателя  (

96-А-00-00-00-00А-130А-А

).

4.4.

Подготовьте к отправке снятый агрегат.
