3.

Монтаж

3.1.

При монтаже  резьбовых  соединений  руководствуйтесь  требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

3.2.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



3.3.

Перед установкой термопары снимите с фланца заглушку  (полиэтиленовую пленку).
Установите на фланец термопару с прокладками 017.00.0011.

ВНИМАНИЕ!  ОБЕСПЕЧЬТЕ  ЗАЗОР  МЕЖДУ  ТЕРМОПАРОЙ   И ТРУБОПРОВОДОМ

017.00.1120 НЕ МЕНЕЕ 1,5 ММ. ДЛЯ ОБЕСПЕЧЕНИЯ ЗАЗОРА
ИСПОЛЬЗУЙТЕ ПРОКЛАДКИ  017.00.0011 (НЕ БОЛЕЕ 2 ШТ.).

3.4.

Наденьте на жгут термопары хомут подвесной (

12

) с прокладкой.

3.5.

Резьбу винтов (9) крепления термопары к фланцу ГТДЭ смажьте тонким слоем смазки.
Наденьте на винты хомут подвесной и шайбы.
Закрепите термопару винтами

ВНИМАНИЕ!  РАЗМЕР  «А»  ВЫДЕРЖИТЕ НЕ БОЛЕЕ 51 ММ.

Винты затяните до упора и законтрите проволокой.

3.6.

Состыкуйте  электрожгут коллектора проводов ВКА к электрожгуту термопары.

3.6.1.

Соедините винтами (

3

) наконечники (

2

) и (

4

).

3.6.2.

Соедините половины колодки 6 соединителей проводов термопар винтами  в отверстиях (

7

)

и (

8

).

3.6.3.

Завинтите накидную гайку (

5

).

3.6.4.

Установите скобу  (

1

) крепления.

3.7.

Проверьте сопротивление изоляции термопары.
Сопротивление изоляции должно быть не менее 0,5 МОм.

4.

Заключительные работы

4.1.

Закройте  люк самолета.

4.2.

Выполните прокрутку двигателя  (

96-А-00-00-00-00А-130А-А

).

4.3.

В формуляре ГТДЭ произведите необходимые записи в соответствующих разделах.

4.4.

Подготовьте к отправке снятую  термопару.

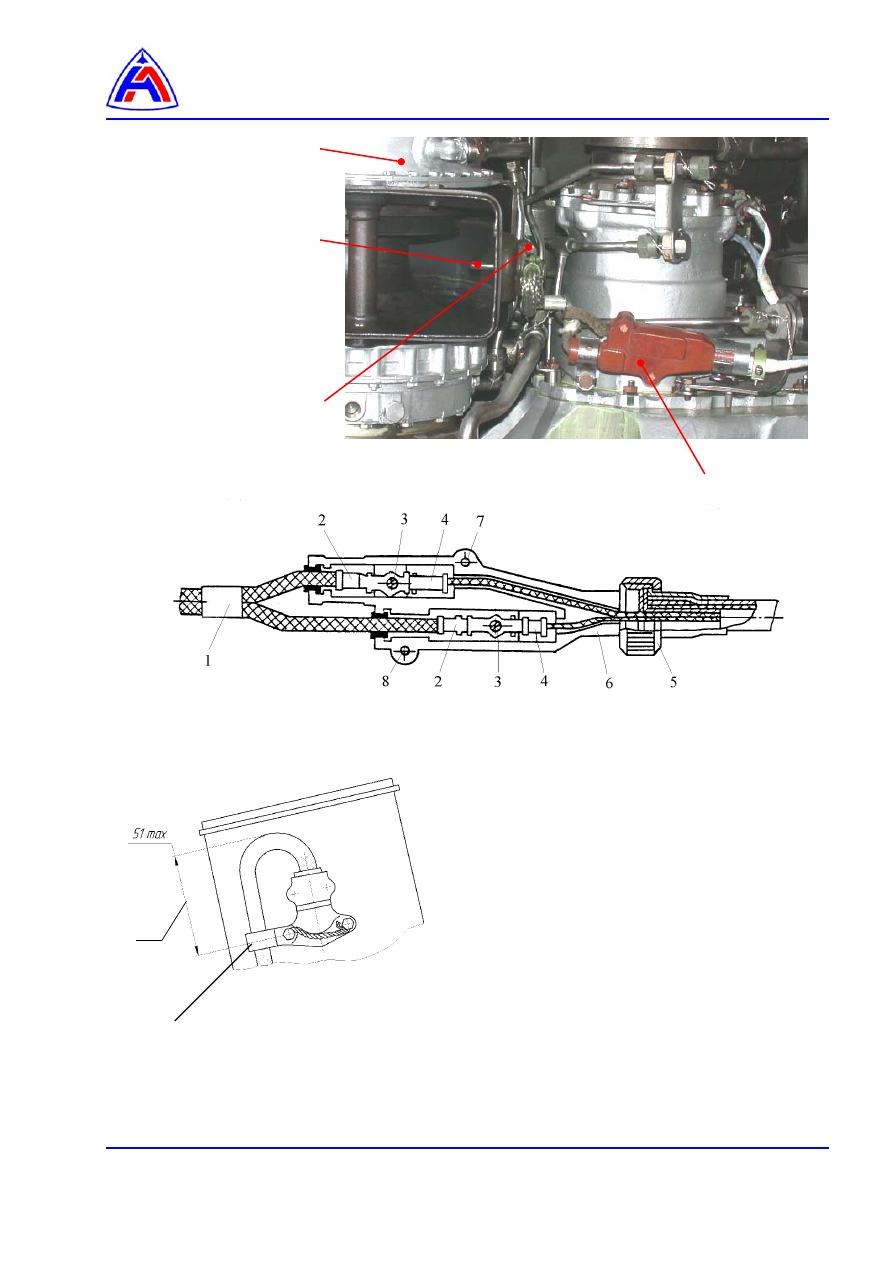

Рис. 1   Термопара     Демонтаж и монтаж

6

11




10







9

1 – скоба,
2 - наконечники электрожгута термопары,
3 – винты крепления наконечников,
4 – наконечники электрожгута двигателя,
5 – накидная гайка,
6 – коробка соединителей проводов термопары,
7,8 – отверстия под винты соединения двух половин

колодки,

9 – винты крепления термопары к фланцу ГТДЭ,
10 – термопара,
11 – ГТДЭ,
12 - хомут подвесной (с прокладкой).

12

А







Высоковольтные провода.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1



Материалы, расходные материалы и неремонтируемые изделия …………………….

1







Запасные части …………………………………………………………………………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ……………………………………………..………………………………………………

2



 4

Заключительные работы ……………………………………………………………………….

2





Перечень рисунков

 1

Высоковольтные провода. Демонтаж и монтаж ……………….……………………………

3



 2

Высоковольтные провода. Демонтаж и монтаж ……………….……………………………

4





Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-72-00-00-00А-130А-А

Прокрутка двигателя



Предварительные требования

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Шайба контровочная  094.2412



6 шт.

Проволока  0,5 ТС-12Х18Н9Т   ГОСТ 18143-72



1,0 м

Салфетка х/б

0,5

м

2



Тальк ТРПВ ГОСТ 19729-74



20 г


Запасные части:

Номенклатура

Идентификационный номер

Количество

Провода высоковольтные системы зажигания ГТДЭ

2 шт.









Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности


Процедура:

1.

Подготовительные работы

1.1.

Откройте на самолете люки  АГРЕГАТЫ ВКА,  АГРЕГАТЫ ДВИГАТЕЛЯ (

30-И-11-22-00-00А-

031А-А

).


2.

Демонтаж

2.1.

При демонтаже  резьбовых  соединений  руководствуйтесь  требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

2.2.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



ПРЕДУПРЕЖДЕНИЕ!   ПРИ  ПРОВЕДЕНИИ  РАБОТ  НЕ  ДОПУСКАЙТЕ  ВКЛЮЧЕНИЯ

СИСТЕМЫ  ЗАЖИГАНИЯ

2.3.

Расконтрите  накидные гайки (

4, рис. 2

)   высоковольтных проводов (

4 и  5, рис. 1

).

Отсоедините провода от свечей зажигания и агрегата зажигания (

3

).

Снимите скобы с проводов  и  закрепите на местах крепления к ВКА.

2.4.

Отверните болты скоб крепления высоковольтных проводов  к корпусу ВКА.
Снимите скобы с проводов  и  закрепите на местах крепления к ВКА.

2.5.

Снимите высоковольтные провода.


3.

Монтаж

3.1.

При монтаже  резьбовых  соединений  руководствуйтесь  требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

3.2.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



3.3.

Нанесите  тальк на резиновые наконечники (

1, рис. 2 а

) высоковольтных  проводов.

3.4.

Подсоедините высоковольтные провода (

4 и 5, рис. 1

)  к  свечам зажигания  и  агрегату

зажигания (

3, рис. 1, рис. 2а

).

Закрепите наконечники проводов накидными  гайками (

4, рис. 2а

).

3.5.

Проложите провода и  закрепите их скобами на ВКА по прежним местам.
Провод  левый (по н.п.)  дополнительно  закрепите скобами (

4, рис. 2б

)   на  кронштейне (

5

) к

ГТДЭ.

Контрите:

−  головки болтов скоб крепления проводов новыми контровочными  шайбами 094.2412,
−  накидные гайки высоковольтных проводов  -  проволокой.

4.

Заключительные работы

4.1.

Закройте люки самолета.

4.2.

Выполните прокрутку двигателя  (

96-А-72-00-00-00А-130А-А

).
