Двигатель АЛ-31ПФ. Руководство - часть 445







−  шпильки  на  переходнике (

13,



96-А-80-10-10-00А-000А-А, рис. 10

) ГТДЭ с  отверстиями

проушин (

2, рис. 1

)  электростартера.

Клеммовая  коробка  должна стоять слева по горизонтальной  оси электростартера.

3.3.

Смажьте  резьбу шпилек  слоем  смазки  ЦИАТИМ-221
Наденьте  на  шпильки шайбы.
Наверните  гайки.
Гайки  затяните  до  упора  и  законтрите.

3.4.

Состыкуйте электрический соединитель со стартером
Законтрите гайку соединителя.

4.

Заключительные работы

4.1.

Закройте  люк самолета.

4.2.

Выполните прокрутку двигателя  (

96-А-00-00-00-00А-130А-А

).

4.3.

В формуляре ГТДЭ произведите необходимые записи в соответствующих разделах.

4.4.

Подготовьте к отправке снятый  электростартер.






















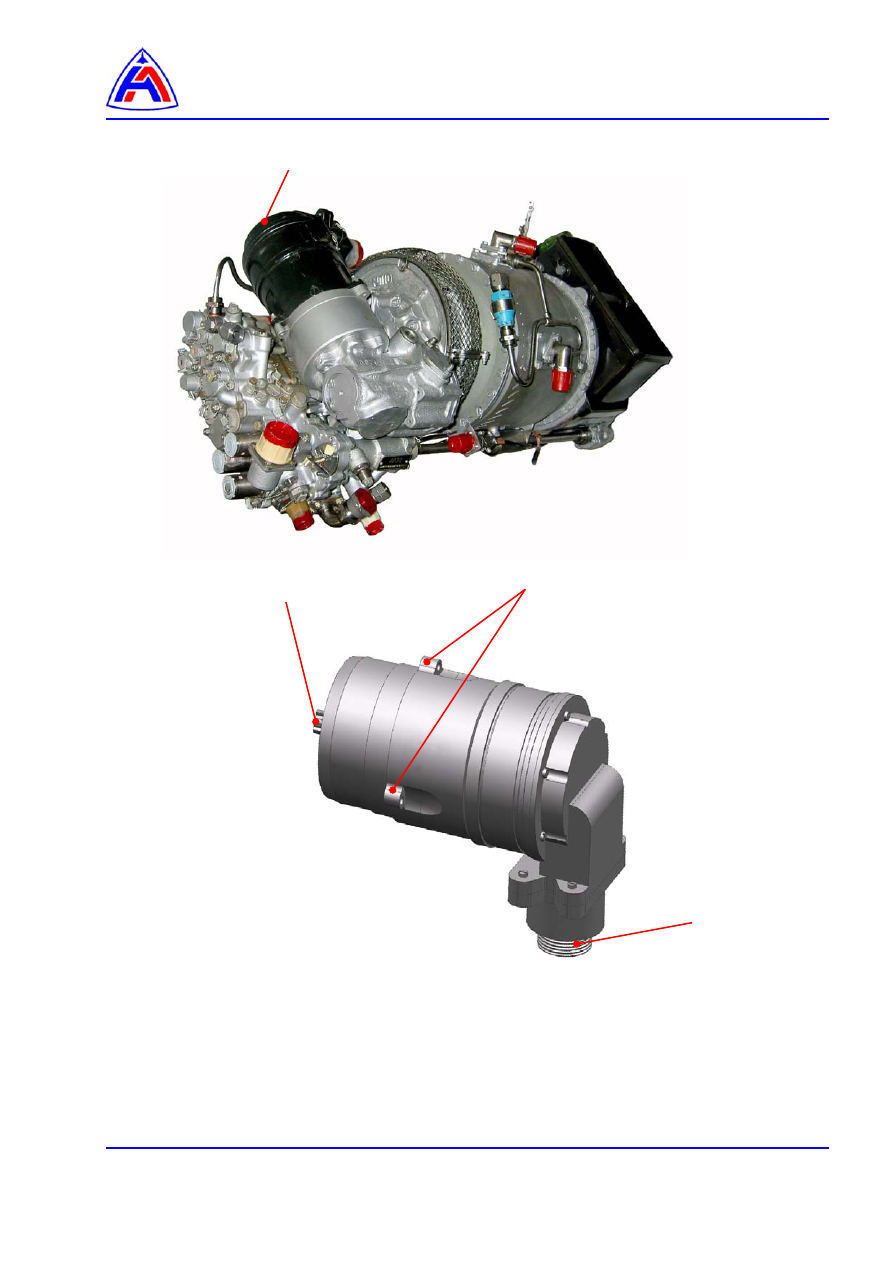

1 - вал выводной,
2 - проушины для крепления к ГТДЭ,
3 - соединитель для подсоединения питания,
4 - электростартер.



Рис. 1   Электростартер   Демонтаж и монтаж

1

3

2

4







Датчик частоты вращения.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия …………………….

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ……………………………………………..………………………………………………

2



 4

Заключительные работы ……………………………………………………………………….

3





Перечень рисунков

 1

Датчик частоты вращения ДТА-10. Демонтаж и монтаж ……………….……………….

4





Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-72-00-00-00А-130А-А

Прокрутка двигателя



Предварительные требования

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Смазка ЦИАТИМ-221   ГОСТ 9433-80



10 г

Бензин-растворитель (НЕФРАС  С2-80/120)
ТУ 38.401-67-108-92

 30

г

Проволока  0,5 ТС-12Х18Н9Т   ГОСТ 18143-72



1,0 м

Салфетка хлопчатобумажная

0,5

м

2



Пленка полиэтиленовая   ГОСТ 10354-82



0,1 м

2



Шпагат технический    ГОСТ 17308-88



0,5 м










Запасные части:

Номенклатура

Идентификационный номер

Количество

Датчик частоты вращения ДТА-10







По потребности


Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура:

1.

Подготовительные работы

1.1.

Откройте  на  самолете  люк  АГРЕГАТЫ ВКА  (

30-И-11-22-00-00А-031А-А

).

1.2.

Подготовьте  к  установке  устанавливаемый  датчик  в  соответствии с  паспортом на него.

2.

Демонтаж

2.1.

При демонтаже  резьбовых  соединений  руководствуйтесь  требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

2.2.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



2.3.

Выверните винты  (

2, рис. 1

) крепления датчика.

2.4.

Отсоедините  накидную гайку (

5

) электрического соединителя кабельного ствола от датчика.

2.5.

Вывинтите  из  кронштейна  винты  крепления  электрического соединителя (

10

) датчика.

2.6.

Снимите хомут (

7

).

2.7.

Снимите датчик вместе с проводом  и  электрическим соединителем.

2.8.

На  фланец  установите  заглушку  или  закройте  его  полиэтиленовой  пленкой    и  обвяжите
шпагатом.

3.

Монтаж

3.1.

При монтаже  резьбовых  соединений  руководствуйтесь  требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

3.2.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



3.3.

Перед  установкой датчика  снимите с фланца заглушку  (полиэтиленовую пленку).

3.4.

Измерьте расстояние Б от фланца корпуса (

3

) редуктора до зуба индуктора (

4

):

Измерьте длину А датчика.
Подсчитайте размер Г между торцом датчика и зубом шестерни индуктора по формуле
Г = Б - А.
Размер Г должен быть в пределах  0,7 … 1,3 мм.

3.5.

Осмотрите рабочую часть датчика. Наличие посторонних предметов не допускается.

Протрите рабочую часть датчика салфеткой, смоченной в бензине

3.6.

Установите датчик на фланец.  Завинтите винты (

2

) крепления датчика до упора.
