Законтрите винты проволокой.

3.7.

Установите на кронштейн (

6

) электрический соединитель (

10

) датчика.

Смажьте  резьбу винтов крепления электрического соединителя (

10

) тонким слоем ЦИАТИМ-

221.

Завинтите  винты крепления соединителя (

10

) до упора.

Законтрите винты проволокой.

ВНИМАНИЕ:   ШПОНКА  ЭЛЕКТРИЧЕСКОГО  СОЕДИНИТЕЛЯ  ДОЛЖНА  БЫТЬ

НАПРАВЛЕНА  ВНУТРЬ  ГТДЭ.

4.

Заключительные работы

4.1.

Закройте  люк  самолета.

4.2.

Выполните прокрутку двигателя  (

96-А-72-00-00-00А-130А-А

).

4.3.

В формуляре ГТДЭ произведите необходимые записи в соответствующих разделах.

4.4.

Подготовьте к отправке снятый  датчик.


































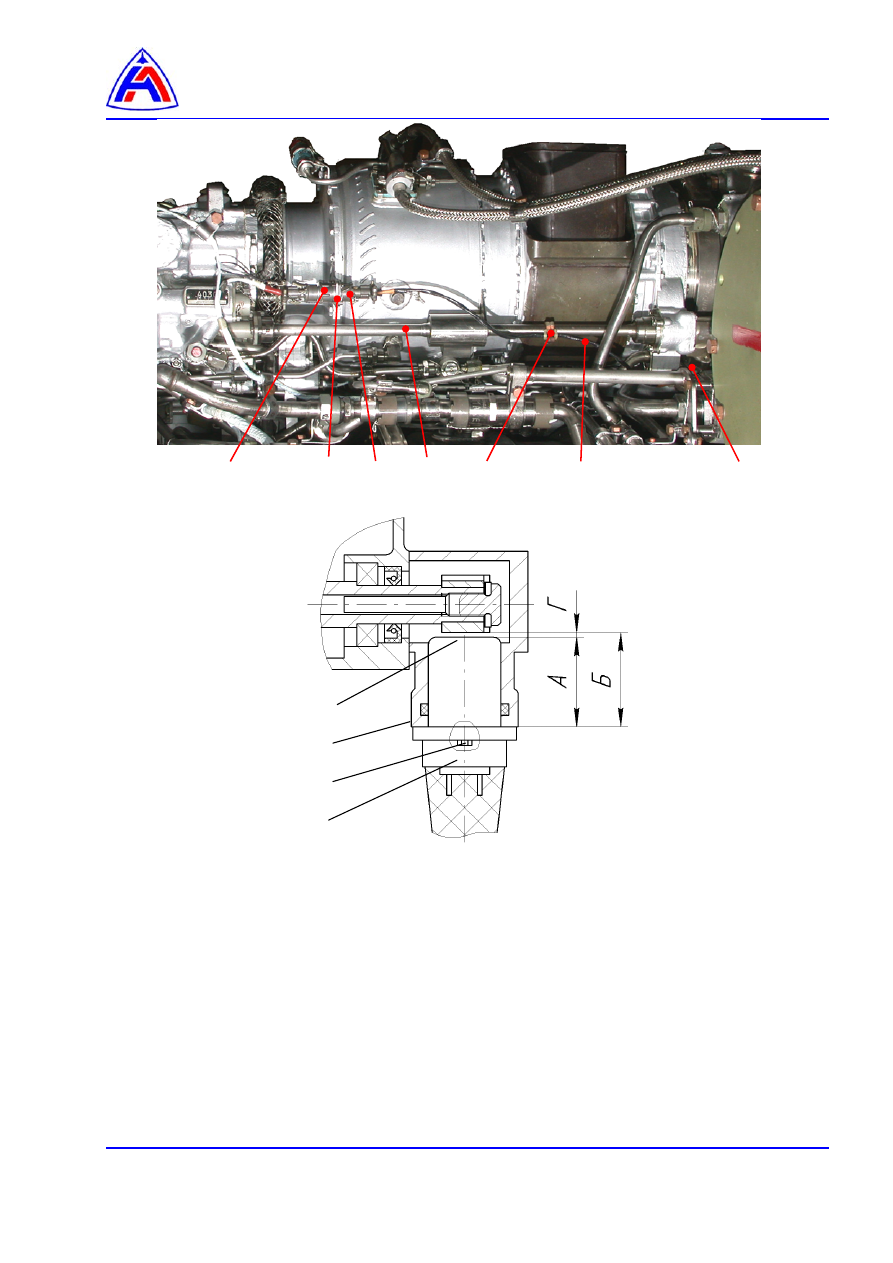

1 - корпус датчика,
2 – винт,
3 - корпус редуктора,
4 – индуктор,
5 – накидная гайка электрического соединителя,
6 – кронштейн,
7 – быстросъемный хомут,
8 – трансмиссионный привод,
9 – электрический провод,
10 - электрический соединитель датчика.


Рис. 1  Датчик частоты вращения    Демонтаж и монтаж



4

3

2

1

5                    6        10        8         7                    9                                 1







Термопара Т-82К.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1



Вспомогательное оборудование……………………………………….. …………………….

1



Материалы, расходные материалы и неремонтируемые изделия …………………….

2







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ……………………………………………..………………………………………………

3



 4

Заключительные работы ……………………………………………………………………….

3





Перечень рисунков

 1

Термопара Т-82К. Демонтаж и монтаж ……………….……………….

4











Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-00-00-00-00А-130А-А

Прокрутка двигателя





Предварительные требования


Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Мегомметр М4100/1 (ЭC0202/1Г)



1











Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Паста ВНИИ НП-225   ГОСТ 19782-74



10 г

Прокладка 017.00.0011  (ЗИП ГТДЭ)



2шт.

Проволока  0,5 ТС-12Х18Н9Т   ГОСТ 18143-72



1,0 м

Салфетка х/б

0,5

м

2



Пленка полиэтиленовая   ГОСТ 10354-82



0,1 м

2



Шпагат технический    ГОСТ 17308-88



0,5 м



Запасные части:

Номенклатура

Идентификационный номер

Количество

Термопара Т-82К



По потребности


Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура:

1.

Подготовительные работы

1.1.

Откройте  на  самолете  люк  АГРЕГАТЫ ВКА  (

30-И-11-22-00-00А-031А-А

).

1.2.

Осмотрите устанавливаемую термопару. Механические повреждения не допускаются.

2.

Демонтаж (

рис. 1

)

2.1.

При демонтаже  резьбовых  соединений  руководствуйтесь  требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

2.2.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



2.3.

Отсоедините  электрожгут коллектора проводов ВКА  от электрожгута термопары.

2.3.1.

Снимите скобу (

1

) крепления электрожгута термопары.

Отвинтите накидную гайку (

5

) крепления колодки (

6

) соединителей.

2.3.2.

Отвинтите винты в месте отверстий (

7

) и (

8

) для разъединения половин колодки.

2.3.3.

Отвинтите винты (

3

) соединителей наконечников.

2.4.

Отвинтите  винты  (

9

)  крепления  термопары  (

10

)  к  фланцу  на  выхлопном  патрубке  ГТДЭ.

Снимите шайбы.

2.5.

Демонтируйте термопару (

10

) и хомут подвесной с прокладкой (

12

) с фланца.

2.6.

Установите  на  фланец  заглушку  или  закройте  его  полиэтиленовой  пленкой  и  обвяжите
шпагатом.
