4.

Заключительные работы

4.1.

Закройте  на самолете  люк  АГРЕГАТЫ ВКА  (

30-И-11-22-00-00А-031А-А

).

4.2.

Выполните прокрутку двигателя  (

96-А-72-00-00-00А-130А-А

).

4.3.

В формуляре ГТДЭ произведите необходимые записи в соответствующих разделах.

4.4.

Подготовьте к отправке снятую свечу.































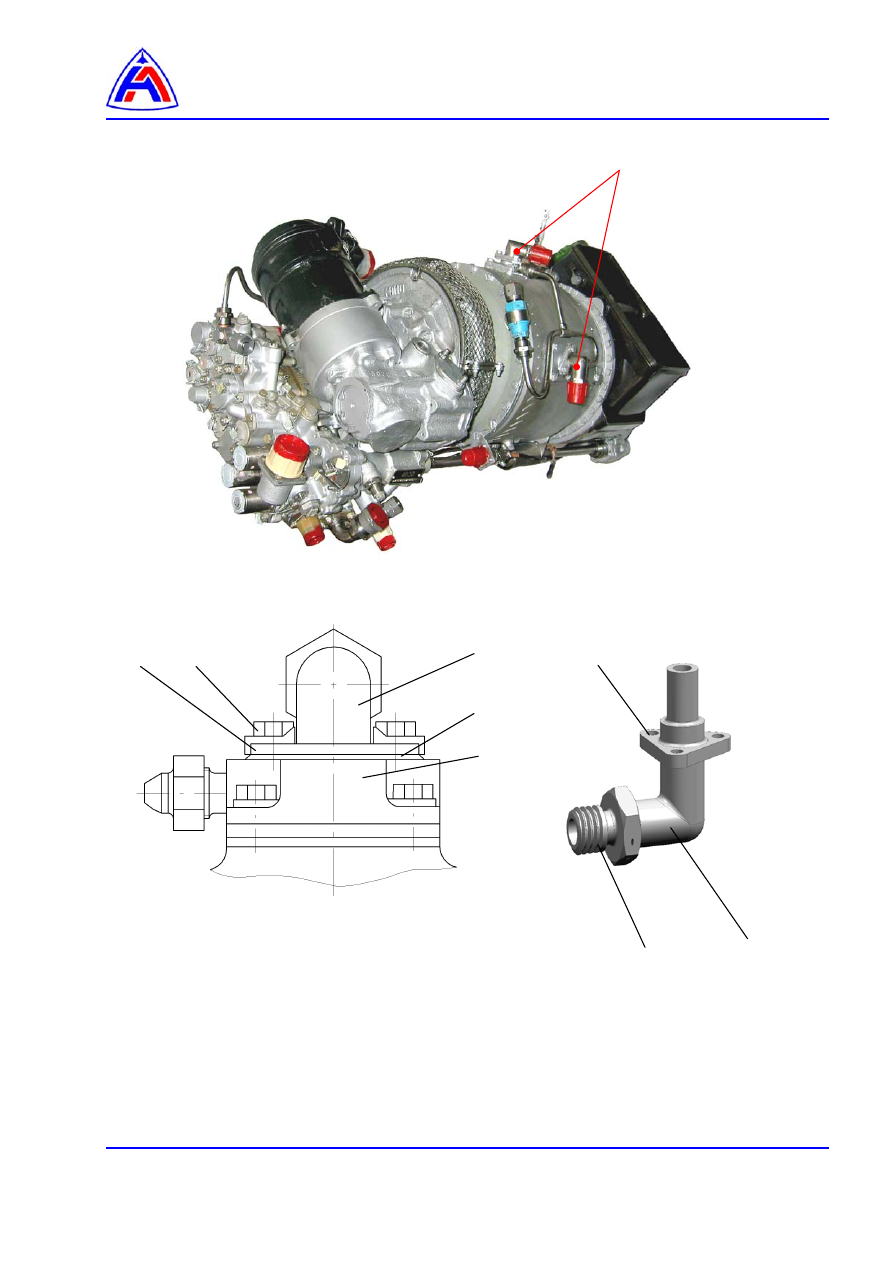

Рис. 1  Свеча зажигания.  Демонтаж и монтаж





2          3

2

1   -  свеча зажигания,
2   -  фланец монтажный,
3   -  винт,
4   -  прокладка,
5   -  корпус пускового устройства,
6   -  штуцер для подсоединения
         высоковольтного провода.

6

1

1

4




5

1







Электростартер.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия …………………….

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ……………………………………………..………………………………………………

2



 4

Заключительные работы ……………………………………………………………………….

3




Перечень рисунков

 1

Электростартер. Демонтаж и монтаж ………………………………………………………..

4





Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-00-00-00-00А-130А-А

Прокрутка двигателя

96-А-80-10-10-00А-000А-А

Газотурбинный двигатель – Описание и работа



Предварительные требования

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Смазка ПФМС-4С ТУ 6-02-917-79



10 г

Смазка ЦИАТИМ-221   ГОСТ 9433-80



10 г

Бензин-растворитель (НЕФРАС  С2-80/120)
ТУ 38.401-67-108-92

 30

г

Шайба контровочная  0,8-5-10 Хим.Пас.

ОСТ 1 34508-80

 3

шт.

Проволока  0,5 ТС-12Х18Н9Т   ГОСТ 18143-72



1,0 м

Салфетка х/б

0,5

м

2



Пленка полиэтиленовая   ГОСТ 10354-82



0,1 м

2



Шпагат технический    ГОСТ 17308-88



0,5 м

Гайка  3373А-5 Хим.Окс.фос



3 шт.








Запасные части:

Номенклатура

Идентификационный номер

Количество

Электростартер СТ-115Б



По потребности


Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура:

1.

Подготовительные работы

1.1.

Откройте  на  самолете  люк  АГРЕГАТЫ ВКА  (

30-И-11-22-00-00А-031А-А

).

1.2.

Подготовьте  к  установке  устанавливаемый  электростартер  в  соответствии с  паспортом,
РЭ  на него.

2.

Демонтаж

2.1.

При демонтаже  резьбовых  соединений  руководствуйтесь  требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

2.2.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



2.3.

Отверните гайки крепления электростартера к ГТДЭ. Снимите шайбы.

2.4.

Отстыкуйте электрический соединитель от электростартера.

2.5.

Снимите электростартер  с  ГТДЭ.

2.6.

Осмотрите шлицы рессоры (

15

) привода  ГТДЭ  (

96-А-80-10-10-00А-000А-А, рис. 10

)   от

электростартера: сколы,  забоины, продукты коррозии   -  не допускаются.

2.7.

На фланец ГТДЭ установите технологическую  заглушку  или  закройте фланец
полиэтиленовой пленкой и  обвяжите  шпагатом

3.

Монтаж

3.1.

При монтаже  резьбовых  соединений  руководствуйтесь  требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

3.2.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



3.3.

Перед  установкой  электростартера салфеткой,  смоченной  в бензине, протрите:

−  протрите поверхности шлицев рессоры (

15

)  привода ГТДЭ  от электростартера,

−  шлицев вала выводного (

1,



рис. 1

) электростартера,

−  сопрягаемые поверхности фланцев,

Смажьте  поверхности шлицев рессоры и вала смазкой ПФМС-4С.

3.4.

Установите на переходник электростартер. При установке совместите:

−  шлицы рессоры с впадинами вала выводного,
