(5)  После  заварки  шва  через 15 минут  убедитесь  в  прилегании  чехла  к  ГТДЭ.  Если

прилегание сохраняется, это свидетельствует о герметичности чехла и сварных швов.

5.

Удаление коррозии.

5.1.

Признаки определения коррозии.

Коррозия  на  деталях  из  разных  металлических  сплавов  определяется  по  следующим
признакам:

−  На  стальных  деталях  продукты  коррозии  появляются  в  виде  налета  оранжево-бурого

цвета.  При  распространении  налет  переходит  в  сплошную  массу  наростов  бурого,
коричневого  или  черного  цветов.  Происходт  разрушение  поверхности  металла  виде
точек.

−  На  деталях  из  алюминиевых  сплавов  продукты  коррозии  появляются  сначала  ввиде

белого  порошкообразного  налета.  При  дальнейшем  развитии  коррозии  появляются
раковины, заполненные продуктом коррозии (белого и серого цвета).

−  На  окрашенных  деталях  коррозии  начинается  со  вздутия  лакокрасочной  пленки,  а

затем шелушения.

−  На  поверхности  стальных  оксидированных  деталей  появляются  продукты  коррозии

оранжево-бурого  цвета  или  пятна  и  точки,  по  цвету  мало  оличающиеся  от  цвета
поверхности детали.

−  На  кадмированных  деталях  при  коррозии  появляются  пятна  белого,  серого  и  черного

цветов в виде порошкообразного налета.

5.2.

Удаление коррозии с узлов и деталей.

5.2.1.

На  стальных  деталях  продукты  и  следы  коррозии  удаляйте  электрокорундовой  шкуркой,
смоченной трансформаторным маслом.

На деталях из алюминиевых сплавов продукты и следы коррозии удаляйте порошком пемзы
или стекляной шкуркой.

5.2.2.  После  зачистки  пораженные  участки  промойте  топливом,  просушите  в  течение 15 минут  и

смажьте маслом К-17  ГОСТ 10877-76.

6.

Хранение ГТДЭ в составе ВКА выполняйте  в соответствии с

96-А-72-00-00-00А-800А-А

7.

Газотурбинный двигатель – транспортирование.

ГТДЭ,  законсервированный  и упакованный  в  заводскую  тару,  разрешается
транспортировать следующими видами транспорта:

−  железнодорожным,
−  воздушным (на высотах до 10000 м в негерметичных отсеках самолета),
−  водным транспортом с любой скоростью и на любые расстояния,
−  автомобильным транспортом:

-  со скоростью до 60 км/ч по шоссе с асфальтированным или бетонным покрытием на

расстояние до 2000 км,

-  со скоростью до 40 км/ч по булыжным и грунтовым дорогам на расстояние до 200 км.

Транспортирование ГТДЭ в составе  ВКА выполняйте согласно условиям транспортирования
ВКА (

96-А-72-00-00-00А-860А-А, п. 6

).

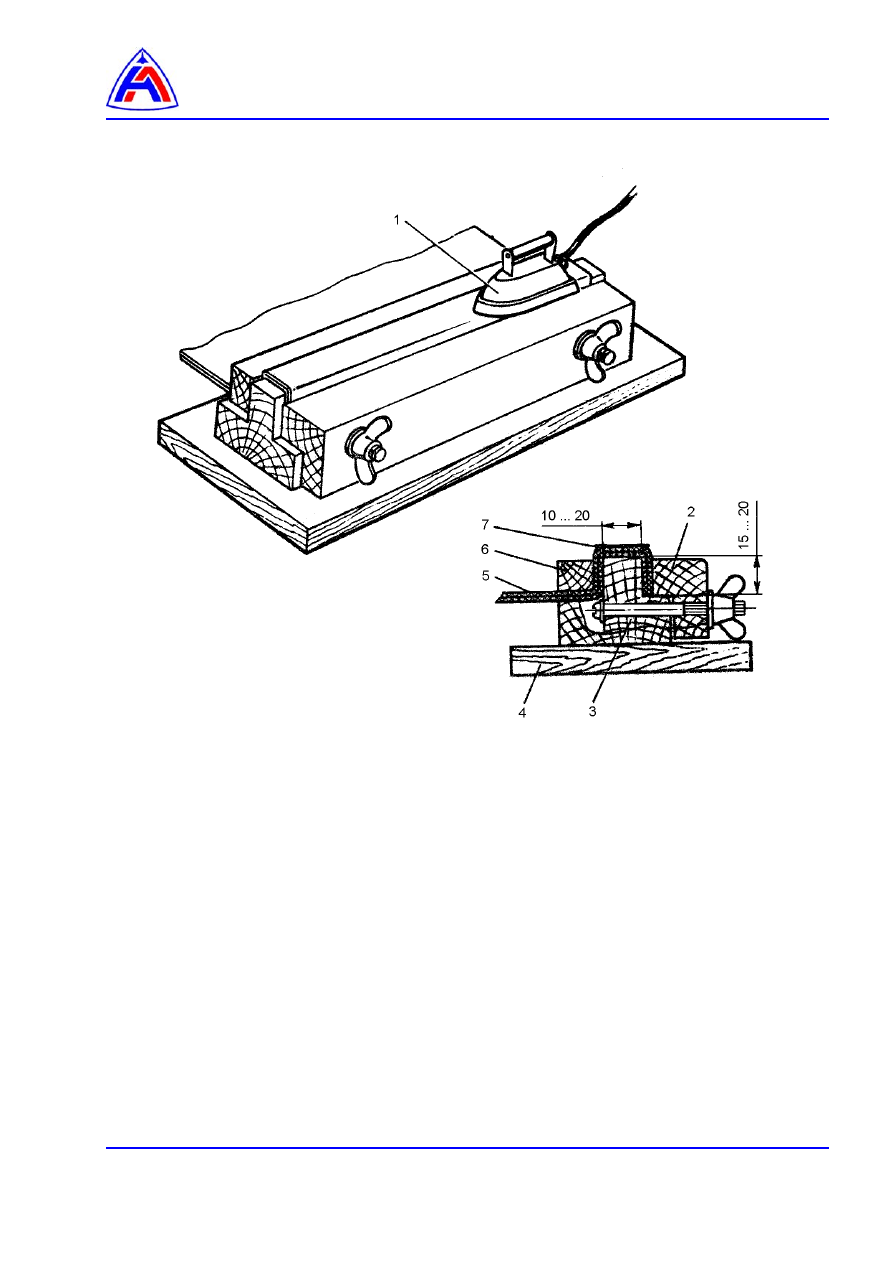

1 – электроутюг,
2 – зажим,
3 – рейка,
4 – доска.
5 – пленка.
6 – зажим,
7 – бумага.





Рис. 1   Приспособление для сварки пленочного чехла.












Свеча зажигания.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия …………………….

1







Запасные части …………………………………………………………………………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ……………………………………………..………………………………………………

2



 4

Заключительные работы ……………………………………………………………………….

3





Перечень рисунков

 1

Свеча зажигания. Демонтаж и монтаж …………………………………………………….

4





Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-72-00-00-00А-130А-А

Прокрутка двигателя



Предварительные требования

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Смазка ПФМС-4С ТУ 6-02-917-79



10 г

Компаунд КЛТ-30 ТУ38.103691-89

20

г

Шайба контровочная  094.2412



2 шт.

Проволока  0,5 ТС-12Х18Н9Т   ГОСТ 18143-72



1,0 м

Салфетка хлопчатобумажная

0,5

м

2



Прокладка паронитовая



1 шт.



Запасные части:

Номенклатура

Идентификационный номер

Количество

Свеча зажигания  СП-54У



По потребности








Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура:

1.

Подготовительные работы

1.1.

Откройте  на самолете  люк АГРЕГАТЫ ВКА  (

30-И-11-22-00-00А-031А-А

).

1.2.

Осмотрите  устанавливаемую свечу.  Механические повреждения не допускаются.

2.

Демонтаж

2.1.

При демонтаже резьбовых соединений  руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

2.2.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

96-А-70-70-00-04А-920А-А



ПРЕДУПРЕЖДЕНИЕ!  ПРИ  СНЯТИИ  СВЕЧИ  СЛЕДИТЕ,  ЧТОБЫ  НЕ  БЫЛО

СЛУЧАЙНОГО  ВКЛЮЧЕНИЯ  СИСТЕМЫ  ЗАЖИГАНИЯ.

2.3.

Расконтрите и отверните  накидную гайку высоковольтного провода.
Отсоедините провод от свечи.

2.4.

Расконтрите и отверните винты (

3, рис. 1

крепления свечи (

1

к фланцу пускового

устройства.

2.5.

Отделите при помощи ножа фланец свечи от фланца корпуса пускового устройства и
снимите  свечу (

1

)  вместе  с  прокладкой (

4

).

3.

Монтаж

3.1.

При монтаже  резьбовых  соединений  руководствуйтесь  требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

3.2.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

96-А-70-70-00-04А-920А-А



ВНИМАНИЕ!   ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ НА ГТДЭ СВЕЧУ, НАХОДИВШУЮСЯ  В

ПОВРЕЖДЕННОЙ УПАКОВКЕ, УПАВШУЮ ИЛИ ПОДВЕРГШУЮСЯ УДАРАМ.

3.3.

Очистите фланец пускового устройства  от  остатков паронитовой прокладки.

3.4.

Смажьте новую прокладку (

4

) с обеих сторон компаундом КЛТ-30,  установите ее на фланец

(

2

свечи.

3.5.

Смажьте резьбу винтов (3) крепления  свечи  смазкой  типа  ПФМС-4С.

3.6.

Установите свечу на фланец пускового устройства и закрепите ее винтами.

Винты  законтрите контровочными шайбами.

3.7.

Наверните накидную гайку высоковольтного провода  на штуцер  (

6

) свечи и  затяните ее.

Законтрите гайку проволокой.
