Двигатель АЛ-31ПФ. Руководство - часть 448

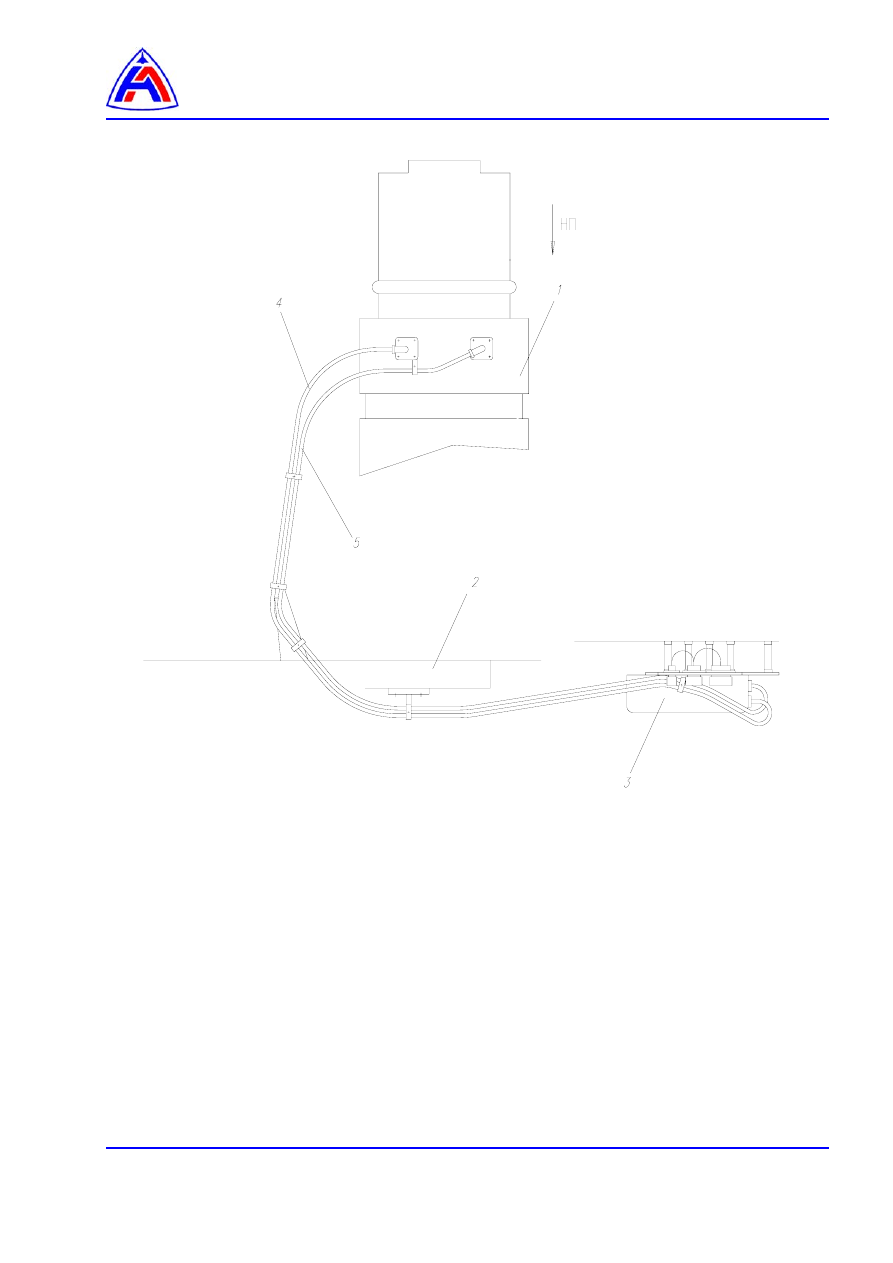

1 - ГТДЭ;
2 - ВКА;
3 - агрегат зажигания;
4 - высоковольтный провод;
5 - высоковольтный провод.

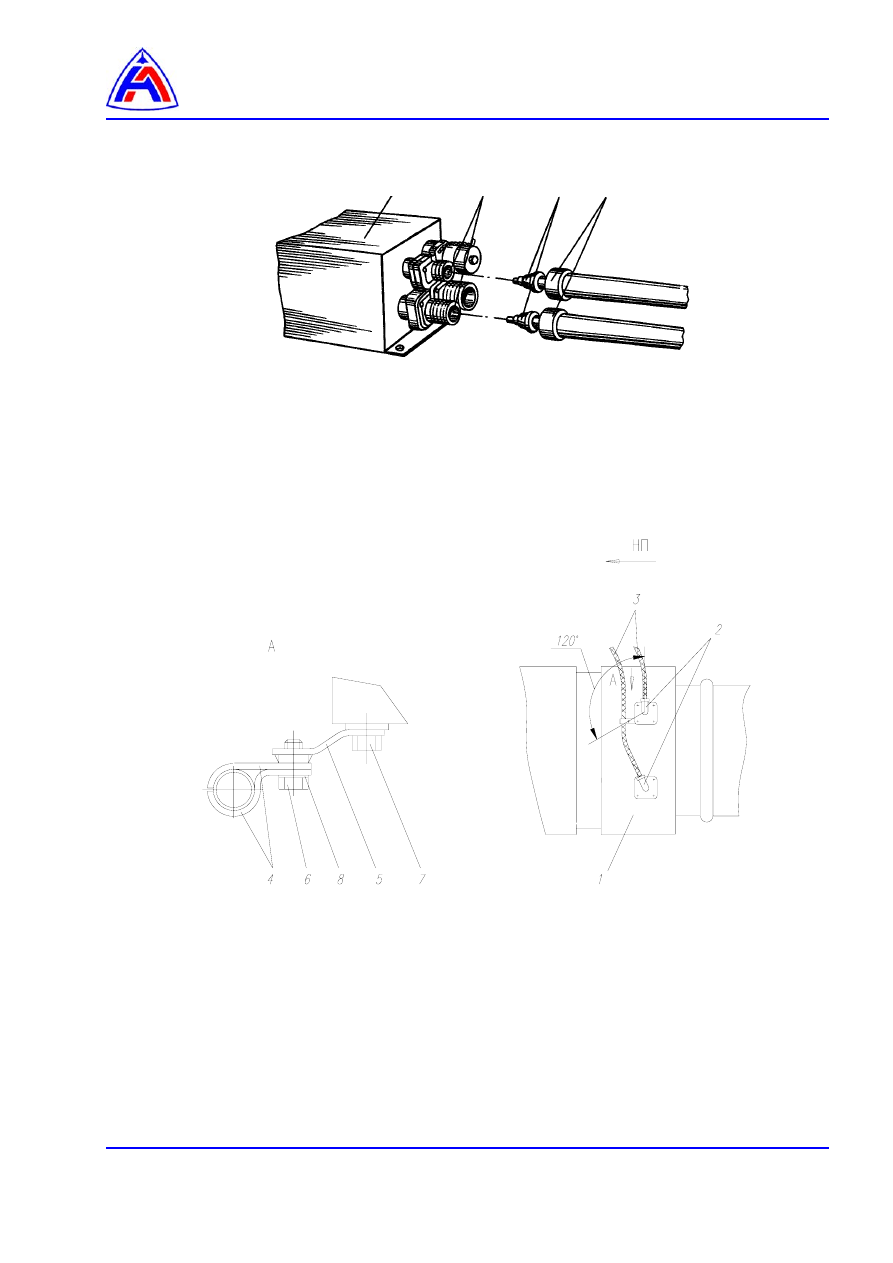

Рис. 1  Высоковольтные провода     Демонтаж и монтаж














1 - втулки резиновые наконечников высоковольтных проводов,
2 - ниппеля высоковольтных выводов,
3 - агрегат зажигания,
4 - гайки накидные.

а)  подсоединение высоковольтных проводов к агрегату зажигания







1 - ГТДЭ,
2 - свечи зажигания,
3 - высоковольтные провода,
4 - скобы,



5 - кронштейн,
6 - болт,
7 - болт,
8 - шайба





б)  подсоединение высоковольтных проводов к свечам



Рис. 2  Высоковольтные провода       Демонтаж и монтаж

3                 2               1        4







Сигнализатор давления масла. Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1

Материалы, расходные материалы и неремонтируемые изделия …………………….

1







Запасные части …………………………………………………………………………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………..

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ……………………………………………..………………………………………………

2



 4

Заключительные работы ……………………………………………………………………….

2





Перечень рисунков

 1

Сигнализатор давления масла ГТДЭ. Демонтаж и монтаж ……………….……………….

3





Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы. Демонтаж и монтаж

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж



Предварительные требования

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Пленка полиэтиленовая  ГОСТ 10354-82



0,5 м

2



Проволока  ГОСТ 18143-72

0,6-ТС-12Х18Н9Т
0,8-ТС-12Х18Н9Т




0,5 м
1,0 м

Салфетка х/б

0,5

м

2



Шпагат технический    ГОСТ 17308-88


 1,5

м


Запасные части:

Номенклатура

Идентификационный номер

Количество

Сигнализатор  МСТВ-1  По потребности








Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура:

1.

Подготовительные работы

1.1.

Откройте на самолете люк  АГРЕГАТЫ ВКА (

30-И-11-22-00-00А-031А-А

).

1.2.

Подготовьте к установке устанавливаемый сигнализатор в соответствии с паспортом на него


2.

Демонтаж

2.1.

При демонтаже трубопроводов и резьбовых  соединений  руководствуйтесь  требованиями,
изложенными  в

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-

710А-А

.

2.2.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



2.3.

Отстыкуйте электрический  соединитель (

3, рис. 1

) от сигнализатора.

2.4.

Отсоедините от штуцера (

4

)  трубопровод (

5

) подвода масла к сигнализатору.

2.5.

Отвинтите гайку (

2

) крепления  сигнализатора (

1

)  к кронштейну (

6

).

Снимите  сигнализатор  с  кронштейна.


3.

Монтаж

3.1.

При монтаже трубопроводов и резьбовых  соединений  руководствуйтесь  требованиями,
изложенными  в

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-

710А-А

.

3.2.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



3.3.

Установите сигнализатор (

1

) на кронштейн (

6

).

Закрепите сигнализатор на кронштейне   гайкой (

2

).

3.4.

Подсоедините  к штуцеру (

4

) сигнализатора трубопровод (

5

) подвода масла.

Законтрите соединение.

3.5.

Состыкуйте электрический соединитель (

3

) с сигнализатором.

Законтрите соединение.


4.

Заключительные работы

4.1.

Закройте  люк



самолета.

4.2.

Подготовьте  к  отправке  снятый  сигнализатор.

4.3.

При очередном опробовании двигателя  или  после очередного полета  проверьте
герметичность соединения трубопровода подвода масла  к  сигнализатору
