Двигатель АЛ-31ПФ. Руководство - часть 438











1 - штуцер для подсоединения высоковольтного провода,
2 - фланец монтажный



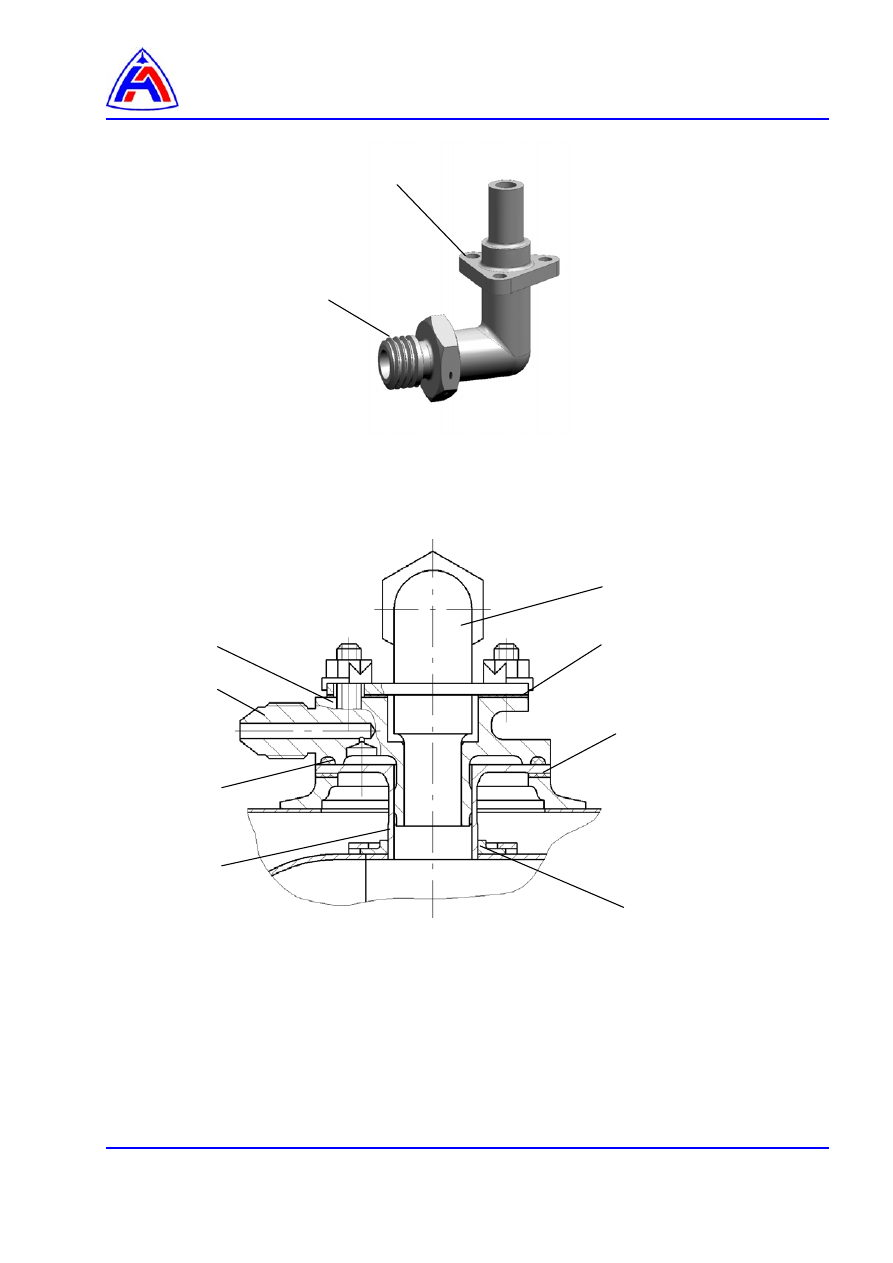

Рис. 17   Свеча зажигания СП-54У









1 - свеча зажигания СП-54У,
2 - прокладка,
3 - прокладка,
4 - кольцо плавающее,
5 - фланец,
6 - кольцо уплотнительное,
7 - корпус,
8 - штуцер подвода кислорода



Рис. 18   Пусковое устройство

1

2

1

2

3

4

8

7

6

5







Регулировка ГТДЭ-117-1-О на повышенную мощность

для обеспечения высотного запуска двигателя АЛ-31 ФП.



Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Вспомогательное оборудование ………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………...

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Общие сведения ………………………………..………………………………………………..

2



 2

Подготовительные работы.…………………………………….………………………………

2



 3

Регулировка ………………………………………………………………………………………..

3



 4

Заключительные работы………………………………………………………………………..

3



Перечень рисунков

 1

Вид в люк АГРЕГАТЫ ВКА ………………………………………………………………………

5








Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-72-00-00-00А-130А-А

Прокрутка двигателя

96-А-72-00-00-02А-130А-А

Запуск двигателя

96-А-72-00-00-04А-130А-А

Прокрутка ГТДЭ

96-А-72-00-00-01А-330А-А

Подготовка АРМ ДК-30 (СД) к опробованию двигателя

96-А-80-10-00-00А-920А-А

Газотурбинный двигатель ГТДЭ. Демонтаж и монтаж

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж




Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Штангенглубиномер 1ПГ-250 ГОСТ 6507-78



1

Ключ Т6447-1327

1

Ключ Т6447-1008

1

Пинцет L= 100 мм.

1

Зеркало

1







Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Гайка самоконтрящаяся 3373 А-4 Хим.Окс.Фос.

1

шт

Шайба  3406А-0,8-5-10  2

шт

Шайба контровочная 4030.572



1 шт

Шайба контровочная Н8ф-161-4-3,4-6

3

шт

Смазка ПВК   ГОСТ19537-74

50

г

Проволока 0,5-ТС-12Х18Н9Т

5

м

Салфетки хлопчатобумажные



По потребности

Перчатки хлопчатобумажные



По потребности


Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

30-И-12-40-00-01А-012А-А

Общие меры безопасности при обслуживании самолета



ВНИМАНИЕ!  1.  РАБОТЫ  ПО  РЕГУЛИРОВКЕ  ГТДЭ – 117 – 1 – О  ВЫПОЛНЯЮТСЯ  ТОЛЬКО

ПРЕДСТАВИТЕЛЕМ ПРЕДПРИЯТИЯ – ПОСТАВЩИКА ГТДЭ ПО ДОКУМЕНТАЦИИ:
ТУ ГК №0781-68/2001.



2.  РАБОТЫ  ПО  РЕГУЛИРОВКЕ  ГТДЭ – 117 – 1 – О  ВЫПОЛНЯЮТСЯ  ТОЛЬКО  НА

ДВИГАТЕЛЯХ АЛ-31ФП САМОЛЕТОВ СУ-30МКИ ПЕРВОГО ЭТАПА ПОСТАВКИ.

3.  ПОСЛЕ

ПРОВЕДЕНИЯ

РЕГУЛИРОВОК,

МАКСИМАЛЬНО

ДОПУСТИМОЕ

КОЛИЧЕСТВО  ЗАПУСКОВ  ДВИГАТЕЛЯ – 1100 (С  УЧЕТОМ  НАРАБОТКИ  ДО
РЕГУЛИРОВКИ), ИЗ НИХ НА ВЫСОТЕ 3,3 КМ НЕ БОЛЕЕ 100.



Процедура:

1.

Общие сведения

1.1.

Работы  по  данной  процедуре  выполняются  в  присутствии  должностного  лица
эксплуатирующей организации, за которым закреплено основное изделие.

При  выполнении  работ  исполнитель  обязан  тщательно  следить  за  соблюдением  всего
объема работ, не допускать повреждения и загрязнения изделия.

После окончания работ:
−  восстановите все контровки,
−  регулировочные элементы опломбируйте пломбой предприятия изготовителя ГТДЭ-117-

1-О.

По  результатам  проведенных  работ,  совместно  с  поставщиком  объекта,  поставщиком
двигателя, оформите технический акт в четырех экземплярах.

1.2.

При  демонтаже  и  монтаже  резьбовых    соединений    руководствуйтесь  требованиями,
изложенными  в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

1.3.

При  демонтаже  и  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь
требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А









2.

Подготовительные работы

2.1.

Проанализируйте  основные  параметры  ГТДЭ-117-1-О  по  результатам  приемосдаточных
испытаний, проведенных на предприятии-изготовителе ГТДЭ.

Оцените величины настройки ограничителей n

ТК

 и G

Т



max

.

2.2.

Откройте люки АГРЕГАТЫ ДВИГАТЕЛЯ и АГРЕГАТЫ ВКА  (

30-И-11-22-00-00А-031А-А

).

2.3.

Подготовьте АРМ ДК-30(СД) к опробованию двигателя (

96-А-72-00-00-01А-330А-А

)

2.4.

Установите  на  ГТДЭ  дополнительные  датчики  ДТА-10  и  П-102  и  подключите  аппаратуру
ИПС-117  для  измерения  параметров  к  ГТДЭ-117-1.  Работу  выполняйте  по  документации
завода-поставщика ГТДЭ.

2.5.

Закройте люки АГРЕГАТЫ ДВИГАТЕЛЯ и АГРЕГАТЫ ВКА.

2.6.

Проверьте работоспособность прибора БИИ-117 (блок измерений и индикации), входящего в
состав ИПС-117 по документации завода-поставщика ГТДЭ.

2.7.

Выполните:
(1)

Прокрутку ГТДЭ-117-1 (

96-А-72-00-00-04А-130А-А

),

(2)

Прокрутку (

96-А-72-00-00-00А-130А-А

) и запуск двигателя (

96-А-72-00-00-02А-130А-А

),

(3)

Замерьте:

– n

ТК

  и t

BX

  ГТДЭ

– n

2

 двигателя.

2.8.

С учетом анализа параметров по пункту

2.1

 и замера параметров n

ТК

,  t

BX

 и n

2

 по пункту

2.7

,

определите  величину  регулировки  винта III агрегата 4030 (ограничителя  максимальных
оборотов  турбокомпрессора  ГТДЭ)  по  методике,  изложенной  в  документации  завода-
поставщика ГТДЭ.

2.9.

Отключите БИИ-117 от сети.
Отсоедините  электрические  кабели  дополнительных  датчиков  ДТА-10  и  П-102  от  кабеля-
удлинителя БИИ-117.

2.10.

Откройте люки АГРЕГАТЫ ДВИГАТЕЛЯ и АГРЕГАТЫ ВКА.

2.11.

Для  удобства  демонтажа  ГТДЭ-117-1-О  электрические  кабели  дополнительных  датчиков
ДТА-10  и  П-102  прикрепите  к  трубопроводу  кислородной  подпитки  ГТДЭ-117-1-О
изоляционной лентой.

2.12.



Закройте краны консервации ГТДЭ.

2.13.

Демонтируйте ГТДЭ (

96-А-80-10-00-00А-920А-А

)

3.

Регулировка

3.1.

Регулировку ГТДЭ-117-1-О на повышенную мощность производите по документации завода-
поставщика ГТДЭ.

3.2.

После выполнения регулировки, установите ГТДЭ на самолет (

96-А-80-10-00-00А-920А-А

).

3.3.

Откройте краны консервации ГТДЭ.

3.4.

Подключите  электрические  кабели  дополнительных  датчиков  ДТА-10  и  П-102  к  кабелю-
удлинителю БИИ-117. Подайте напряжение на БИИ-117.

3.5.

Закройте люки АГРЕГАТЫ ДВИГАТЕЛЯ И АГРЕГАТЫ ВКА.

3.6.

Выполните прокрутку ГТДЭ (

96-А-72-00-00-04А-130А-А

) и двигателя (

96-А-72-00-00-00А-

130А-А

).

Определите параметры n

ТК

 ГТДЭ и n

2

  двигателя.
