3.7.

Запустите двигатель (

96-А-72-00-00-02А-130А-А

).

Определите параметры n

ТК

 ГТДЭ и n

2

  двигателя

3.8.

Проанализируйте данные, полученные по пунктам

3.6

 и 3.7.

3.9.

При необходимости произведите повторную регулировку винта III агрегата 4030 ГТДЭ.

3.10.

Выполните  контрольную  прокрутку  двигателя  (

96-А-72-00-00-00А-130А-А

)  и  контрольный

запуск двигателя (

96-А-72-00-00-02А-130А-А

).

3.11.

Сравните  частоту  вращения  n

ТК

  ГТДЭ  и  частоту  вращения  n

2

  двигателя  с  параметрами  n

ТК



ГТДЭ и n

2

 двигателя, замеренными по пункту



2.7

.



4.

Заключительные работы.

4.1.

Откройте люки АГРЕГАТЫ ДВИГАТЕЛЯ И АГРЕГАТЫ ВКА.

4.2.

Отключите БИИ-117 от сети.
Отсоедините электрические кабели от дополнительных датчиков ДТА-10 и П-102 от кабеля-
удлинителя БИИ-117.

4.3.

Демонтируйте с ГТДЭ-117-1 датчики ДТА-10 и П-102 системы ИПС-117.
Восстановите компоновку ГТДЭ в прежнем исполнении.
Законтрите и опломбируйте регулировочные винты.

4.4.

В разделе 12.2 формуляра ГТДЭ сделайте запись: «Выполнена работа согласно 96-А-80-10-
10-00А-271А-А.

В разделе 3 формуляра ГТДЭ сделайте запись: «Изделие отрегулировано в соответствии с

96-А-80-10-10-00А-271А-А

 для обеспечения запусков АЛ-31ФП в условиях Н=3,3 км».

В  разделе 8.6 паспорта  агрегата 4030 внесите  фактические  величины  проведенных
регулировок регулировочными винтами.





























































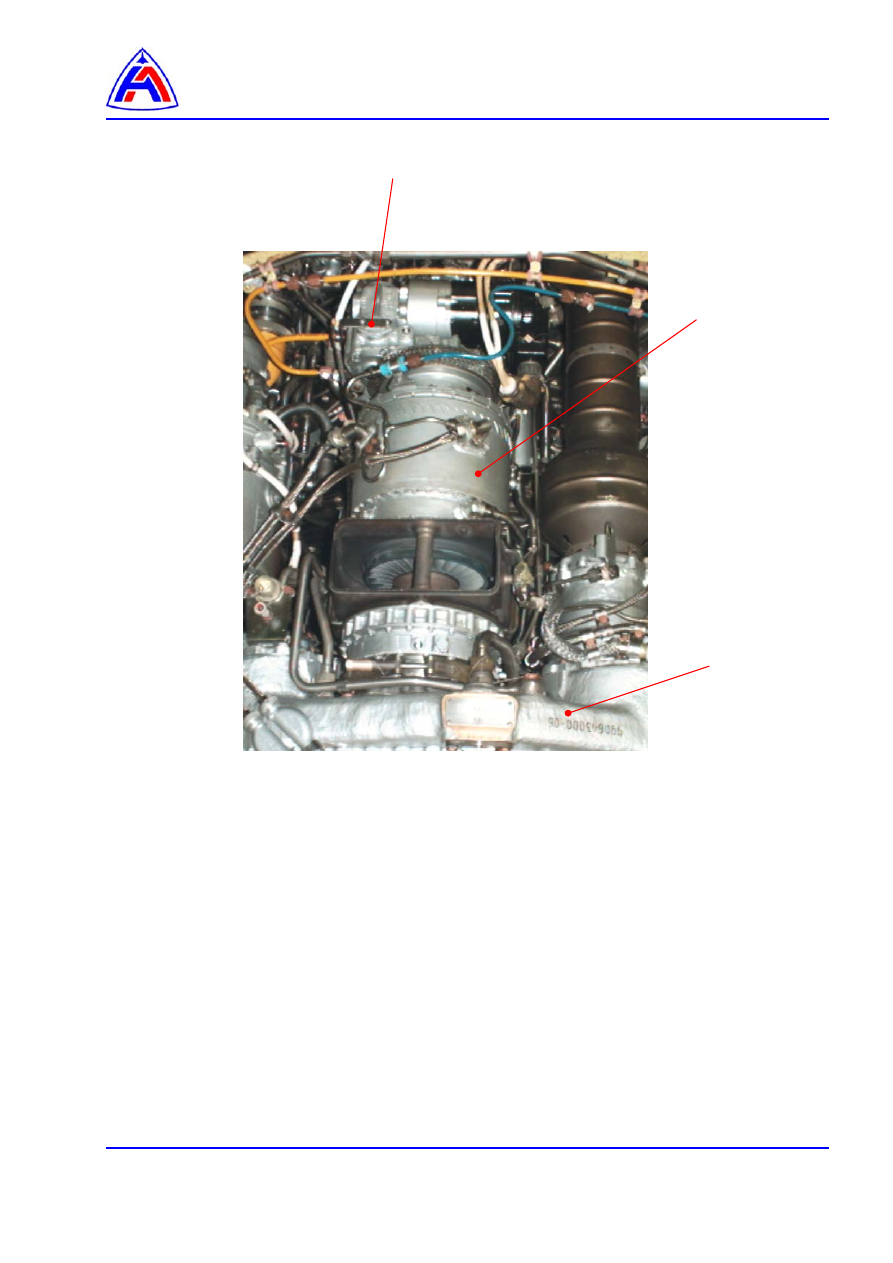

1  Заглушка

2  ГТДЭ-117-1-О

3  ВКА







Рис. 1    Вид в люк  АГРЕГАТЫ ВКА




1

3

2







Проверка искрообразования на свечах зажигания



Содержание



Ссылки ……………………………………………………………………………………………..….….

1





Предварительные требования …………………………………………………………………….…

1



Материалы, расходные материалы и неремонтируемые изделия …………………..….

1







Запасные части …………………………………………………………………………………..

1







Условия обеспечения безопасности ……………………………………………………….…

1





Процедура ……………………………………………………………………………………………….

2





Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-80-10-10-00А-920А-А

Свеча зажигания. Демонтаж и монтаж.



Предварительные требования


Вспомогательное оборудование: нет


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Пленка полиэтиленовая   ГОСТ 10354-82



0,1 м

2



Шпагат технический    ГОСТ 17308-88



0,5 м



Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности












Процедура:

1.

Откройте люк АГРЕГАТЫ ДВИГАТЕЛЯ (

30-И-11-22-00-00А-031А-А

)

При  демонтаже  и  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь
требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А



2.

Снимите  свечи  зажигания  с  пусковых  устройств  ГТДЭ  (

96-А-80-10-10-00А-920А-А

).  Фланцы

на корпусах закройте полиэтиленом и завяжите шпагатом. Свечи положите на корпус ГТДЭ

3.

Отстыкуйте электрический соединитель



от электростартера.

4.

Нажмите на кнопку "ЗАПУСК" для запуска двигателя.
Наблюдайте  искрообразование  на  свечах.  Искрообразование  на  исправных  свечах  должно
быть бесперебойным

5.

Установите свечи зажигания в пусковые устройства ГТДЭ (

96-А-80-10-10-00А-920А-А

).

6.

Состыкуйте электрический соединитель



к электростартеру.

7.

Закройте люк самолета.
