Двигатель АЛ-31ПФ. Руководство - часть 437







−  фланец (

5

).

Фланец  (

5

)  центрируется  в  плавающем  кольце  (

4

)  камеры  сгорания  и  обеспечивает

направленное поступление кислорода в огневую зону камеры сгорания.

Обратный  клапан  предотвращает  перетекание  воздуха  и  газов  из  камеры  сгорания  в
кислородную  магистраль  при  отключенной  подаче  кислорода.  Клапан  устанавливается  на
магистрали  подвода  кислорода  к  пусковому  устройству.  Клапан  крепится  на  переднем
фланце камеры сгорания.

Сигнализатор  минимального  давления  масла  МСТВ-1  выдает  электрический  сигнал  при
уменьшении  давления  масла  ниже  заданного  значения.  Сигнализатор  минимального
давления масла входит в комплект двигателя АЛ–31ФП.

Датчик  оборотов  ДТА-10  с  разъемом  преобразует  частоту  вращения  ротора  СТ  в  электри-
ческий сигнал. Устанавливается на фланец корпуса (

21, рис. 3

).

9.2.

Работа

Работа  системы  запуска  и  зажигания  осуществляется  от  автоматической  панели  запуска
(АПД)  двигателя  АЛ–31ФП.  АПД  определяет  последовательность  включения  в  работу
элементов системы запуска ГТДЭ.

9.2.1.

Работа системы при холодной прокрутке ГТДЭ

После  нажатия  кнопки  "ЗАПУСК",  через  одну  секунду  с  момента  поступления  сигнала
"Створка  выхлопа  ГТДЭ  открыта",  включается  электростартер  (

8,  рис. 14

).  На  десятой

секунде работы электростартер выключается.

9.2.2.

Работа системы при консервации (расконсервации) ГТДЭ.

После  нажатия  кнопки  "ЗАПУСК",  через  одну  секунду  с  момента  поступления  сигнала
"Створка выхлопа ГТДЭ открыта", включаются электромагнит (

3

) стоп-крана, электромагнит

(

4

)  и  электростартер  (

8

).  Через  десять  секунд  электростартер,  электромагнит  и

электромагнит стоп-крана  выключаются.

9.2.3.

Работа системы.

После  нажатия  кнопки  "ЗАПУСК"  с  момента  поступления  в  АПД  сигнала  "Створка  выхлопа
ГТДЭ открыта" (начало цикла запуска), АПД включает:

−  электромагнит (

3

) стоп-крана,

−  агрегат зажигания (

7

),

−  кислородную подпитку.

Через  одну  секунду  включается  электростартер  (

8

).  На  десятой  секунде  отключаются

электростартер,  агрегат  зажигания  и  кислородная  подпитка.  В  случае  достижения  ротором
ТК частоты вращения n

тк

 = 33500 ± 2400 об/мин, сигнализатор (

1

) может отключить агрегат

зажигания, кислородную подпитку и электростартер раньше времени предусмотренного АПД
двигателя АЛ–31ФП.

При  прокрутке  и  консервации  двигателя  АЛ–31ФП  электромагнит  (

3

)  стоп-крана  остается

включенным в течение 50 секунд, что обеспечивает работу ГТДЭ.

При  запуске  двигателя  АЛ–31ФП  отключение  электромагнита  (

3

)  стоп-крана  (и  останов

ГТДЭ) может произойти ранее 50 секунд по сигналу, поступающему от АПД двигателя АЛ–
31ФП (в случае достижения ротором РВД двигателя АЛ–31ФП частоты вращения 53 %).

При  запуске,  холодной  прокрутке  и  ложном  запуске  двигателя  АЛ–31ФП  отключение
электромагнита  (

3

)  стоп-крана  (и  останов  ГТДЭ)  может  также  произойти  по  сигналу,

поступающему от АПД двигателя АЛ–31ФП, в случаях:

−  давление  масла  ниже  уровня  срабатывания  сигнализатора  (

10

)  минимального

давления масла по окончанию десятой секунды от начала цикла запуска,







−  при увеличении температуры газов до максимально допустимого значения.

При увеличении частоты вращения свободной турбины ГТДЭ (замеряется датчиком ДТА-10)
до максимально допустимого значения, АПД двигателя АЛ-31ФП выдает сигнал "ОТКЛЮЧИ
ДВИГАТЕЛЬ И ТС". Выключение производится установкой рычагов управления двигателями
(РУД) в положение "СТОП".














































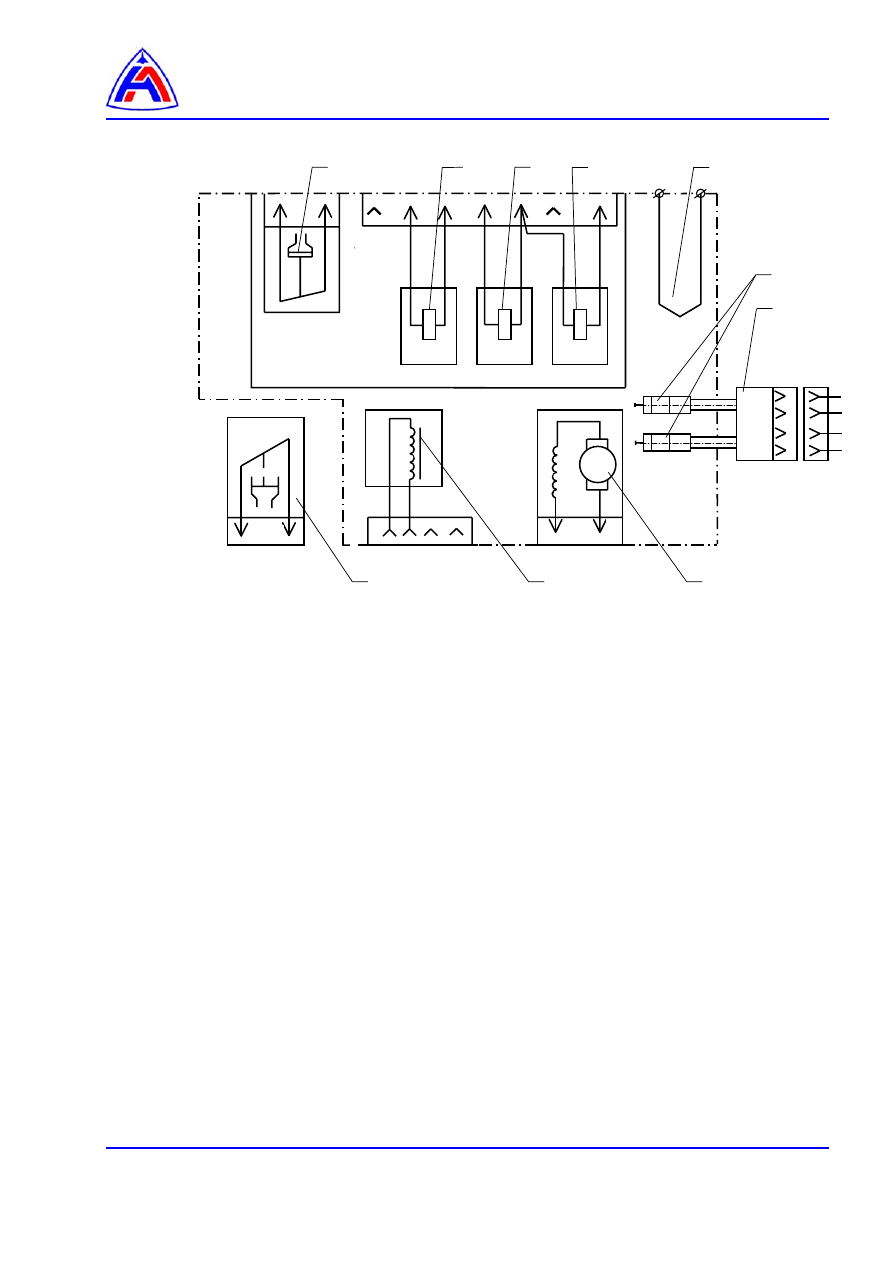

1 - сигнализатор отключения электростартера,
2 - электромагнит режима малого газа,
3 - электромагнит стоп-крана,
4 – электромагнит,
5 – термопара,
6 - свеча зажигания СП-54У,
7 - агрегат зажигания СК-224-05,
8 - электростартер СТ-115Б,
9 - датчик частота вращения ДТА-10,
10 - сигнализатор минимального давления масла МСТВ-1

(входит в комплект двигателя АЛ-31ФП)





Рис. 14  Схема электрическая принципиальная





10

Ш1

Ш4

1

4

5

7

8

Х

А

9

3

5

1

2

1

2

3

Ш6

Ш5

2

10

8

2

3

4

2

1

2

7

6

1

1

9

4

1

4

























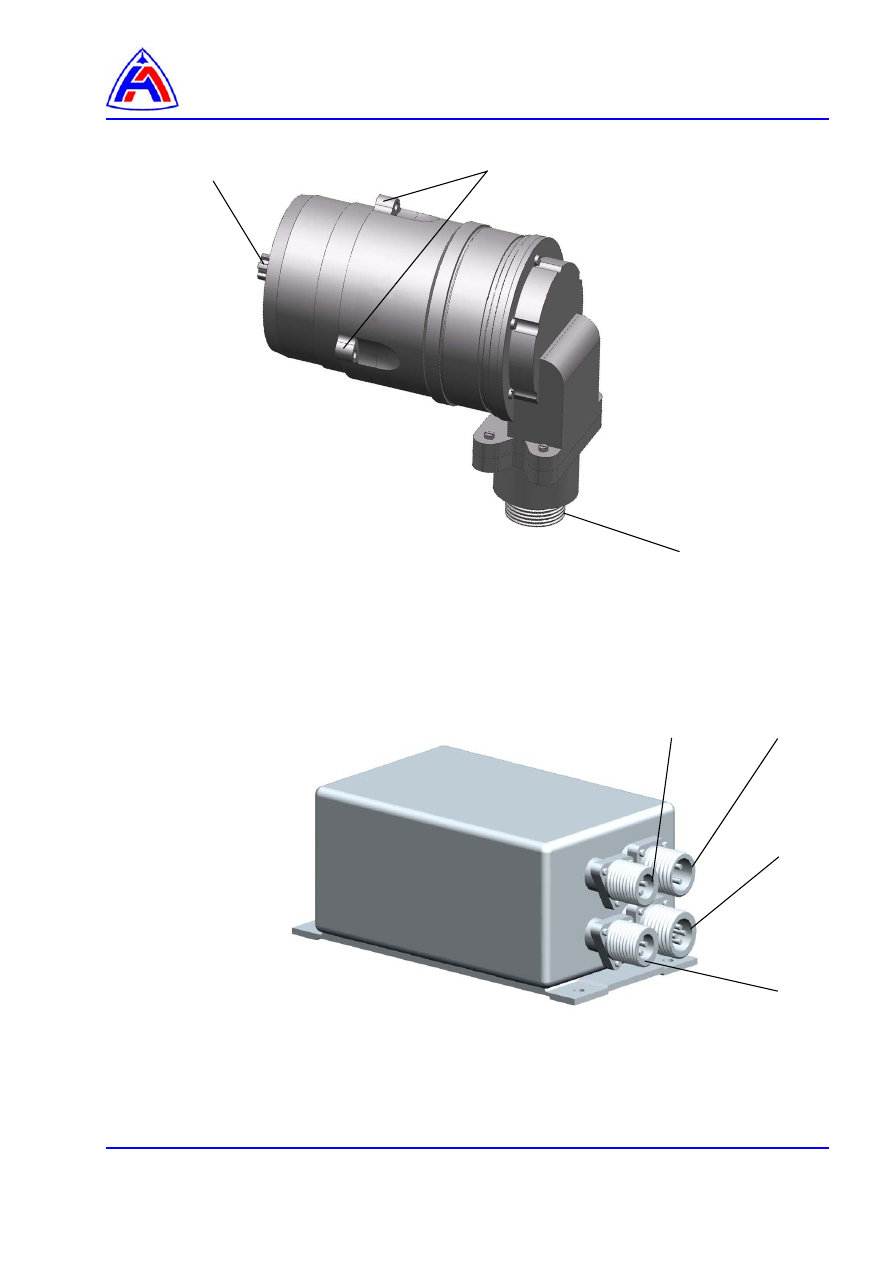

1 - вал выводной,
2 - проушины для крепления к ГТДЭ,
3 - соединитель для подсоединения питания



Рис. 15   Электростартер СТ-115Б









1, 4 - соединители для подсоединения высоковольтного провода,
2 - соединитель КОНТРОЛЬ,
3 - соединитель ПИТАНИЕ



Рис. 16  Агрегат  зажигания СК-224-05

1

2

3

3

4

2

1
