8.

Система подачи и регулирования топлива

Система подачи и регулирования топлива служит для подачи в камеру сгорания требуемого
количества топлива, обеспечивающего заданный режим работы.

Система подачи и регулирования топлива состоит из следующих частей:

−  топливного насоса-регулятора,

−  топливной форсунки,

−  внешних трубопроводов.

Система подачи и регулирования топлива обеспечивает выполнение следующих функций:

−  управление подачей топлива на запуске и разгоне,

−  ограничение максимальной частоты вращения ротора ТК,

−  ограничение максимального расхода топлива,

−  ограничение максимальной частоты вращения ротора СТ в стартерном режиме,

−  выдача электрического сигнала на отключение стартера,

−  прекращение подачи топлива по электрическому сигналу,

−  обеспечение охлаждения агрегата в нерабочем состоянии путем протока топлива через

агрегат.

8.1.

Описание
Топливный    насос-регулятор  (

рис. 13

)  входит  в  состав  топливомасляного  агрегата 4030 и

состоит из следующих узлов:

−  топливного  насоса  (

1

)  шестеренного  типа  с  приводом  от  ротора  ТК    (насос

обеспечивает повышение давления топлива),

−  автомата (

19

) запуска и разгона (обеспечивает дозирование топлива в зависимости  от

давления  воздуха  за  компрессором на запуске и разгоне),

−  клапана (

4

) постоянного перепада (поддерживает постоянный перепад на дозирующем

золотнике автомата запуска и ограничителе частоты вращения ротора ТК),

−  центробежного ограничителя (

3

) частоты вращения ротора ТК с обводным жиклером (

2

)

(ограничивает максимальную частоту вращения ротора ТК),

−  клапана предельного давления (

18

) грибкового типа,

−  клапана  (

6

)  подпора  (обеспечивает  подачу  топлива  на  форсунку  при  достижении

давления топлива 3 кгс/см

2)

,

−  стоп-крана  (

7

),  электромагнитного  клапана  (

9

)  и  жиклера  (

8

) (обеспечивают

прекращение подачи топлива в камеру сгорания по электрическому сигналу),

−  статического  центробежного  регулятора  (

11

)  частоты  вращения  ротора  СТ  с

ограничением  максимального  расхода  и  с  обводным  жиклером  (

10

)  минимального

расхода  (обеспечивает  ограничение  максимального  расхода  топлива  и  ограничение
частоты вращения ротора СТ при работе в стартерном режиме),

−  клапана  (

16

)  постоянного  перепада  на  дозирующем  сечении  регулятора  частоты

вращения ротора СТ и обводном жиклере,

−  жиклера  (

21

) (ограничивает  прокачку  топлива  для  охлаждения  агрегата  в  нерабочем

состоянии)  и  золотника  (

25

) (отсекает  прокачку  охлаждающего  топлива  при  работе

агрегата),

−  механизма  (

22

)  отключения  электростартера  (механизм  состоит  из  чувствительного

элемента золотникового типа, который выдает  релейный сигнал на сигнализатор (

20

)

давления),

−  датчика (

24

) командных давлений (выдает сигнал пропорциональный частоте вращения

ротора ТК на механизм отключения электростартера),



Топливная форсунка (

18, рис. 6

) распыляет топливо, которое подается топливным насосом-

регулятором.

Внешние трубопроводы обеспечивают:

−  подвод дозированного топлива к топливной форсунке;

−  отвод дренажа из топливного насоса-регулятора к штуцеру на камере сгорания.










8.2.

Работа

8.2.1.

Работа системы на запуске и разгоне.
После  нажатия  на  кнопку  «ЗАПУСК»  подается  сигнал  на  электромагнитный  клапан  (

9,  рис.

13

) стоп-крана (

7

). Клапан (

9

) срабатывает и отсоединяет полость под поршнем стоп-крана

от сливной магистрали. Электростартер через рессору вращает топливный насос (

1

). Насос

повышает  давление  топлива  и  подает  его  в  полость  над  поршнем  механизма  (

22

)

отключения  электростартера  и  параллельно  на  датчик  (

24

)  командных  давлений.  Топливо

проходит через датчик (

24

)  командных  давлений  и топливный фильтр (

23

). Далее топливо

поступает:

−  в полость под поршнем механизма отключения электростартера,

−  в полость под поршнем клапана (

4

)  постоянного  перепада,

−  через  жиклер (

8

)  в  полость под поршнем стоп-крана (

7

),

−  к золотнику автомата (

19

) запуска и разгона (АЗР).

АЗР  обеспечивает  подачу  топлива  пропорционально  величине  давления  воздуха  за
компрессором,  который  подается  во  внутреннюю  полость  сильфона  АЗР.  После  АЗР
топливо проходит через сопло-заслонку ограничителя (

3

) максимальной частоты вращения

ротора ТК и параллельно через обводной жиклер (

2

).

Клапан (

4

) поддерживает постоянный перепад давлений  топлива:

−  на дозирующем  сечении золотника АЗР,

−  на сопле-заслонке ограничителя (

3

),

−  на обводном жиклере (

2

),

Постоянный перепад давлений  топлива обеспечивает зависимость расхода топлива только
от    площади    дозирующего    сечения  золотника  АЗР  и  сопла-заслонки  ограничителя  (

3

).  В

начальный период запуска ограничитель (

3

) максимальной частоты вращения ротора ТК не

влияет  на  расход  топлива,  так    как    частота    вращения    ротора    ТК    ниже  величины
настройки ограничителя (

3

).

Далее  топливо  проходит  через  открытый  электромагнитный  клапан  (

5

),  сопло-заслонку

регулятора  (

11

)  частоты  вращения  ротора  СТ,  стоп-кран  (

7

)  и  поступает  на  топливную

форсунку через клапан подпора (

6

).

При  запуске  ГТДЭ  регулятор  (

11

)  не  влияет  на  расход  топлива,  так  как  частота  вращения

ротора СТ ниже величины настройки регулятора.

С ростом частоты вращения ротора ТК увеличивается перепад давлений топлива на датчике
(

24

).  При  достижении  определенного  перепада  поршень  механизма  (

22

)  отключения

стартера  перемещается  влево  и  соединяет  канал  высокого  давления  с  полостью
сигнализатора  (

20

)  давления.  Контакты  сигнализатора  замыкаются.  Электростартер

отключается.

Максимальный расход топлива при работе ГТДЭ ограничивается (в зависимости от внешних
условий)  проходным  сечением  сопла  регулятора  (

11

)  или  ограничителем  (

3

).  При

увеличении  частоты  вращения  ротора  ТК  до  значения  настройки  ограничителя  (

3

)

максимальный  расход  топлива  ограничивается  ограничителем  (

3

).  В  случае  увеличения

частоты вращения ротора СТ до значения настройки регулятора (

11

) максимальный расход

топлива ограничивается регулятором (

11

).

8.2.2.

Работа системы при останове.
Для  останова  ГТДЭ  обесточивается  электромагнитный  клапан  (

9

).  При  обесточивании

клапан (

9

) открывается и соединяет полость под поршнем стоп-крана (

7

) со сливом.

Поршень  стоп-крана  перемещается  под  действием  пружины  влево  и  перекрывает  проход
топлива к топливной форсунке.










































1 - насос топливный,
2 - жиклер обводной,
3 - ограничитель  максимальной частоты

вращения ротора ТК,

4 - клапан постоянного перепада,
5 - клапан электромагнитный,
6 - клапан подпора,
7 - стоп-кран,
8 - жиклер стоп-крана,
9 - клапан электромагнитный,
10 - жиклер обводной,
11 - регулятор частоты вращения ротора СТ,
12 - механизм  перестройки  режимов

регулятора СТ,

13 - клапан электромагнитный,
14 – жиклер,
15 - клапан  стравливания  воздуха  из

топливной магистрали,

16 - клапан постоянного перепада,
17 – жиклер,
18 - клапан предельного давления,
19 - автомат запуска и разгона,
20 - сигнализатор давления,
21 – жиклер дозирования охлаждающего

топлива,



Ш

9



Ш

5



Вход

топлива

15

14

2

3

4

5

7

8

9

10

11

1

VI

V

17

18

19

24
23
25

6

22

20

21

Ш

2



Ш

1

Ш

4

III

II

VIII

I

16

Ш

6

12

13

VII

Ш

8

22 – механизм отключения электростартера,
23 - фильтр топливный,
24 - датчик командных давлений,
25 - золотник, отсекающий прокачку охлаждающего

топлива,

I - винт регулировки параллельного смещения

характеристики АЗР,

I I - винт   регулировки   угла   наклона

характеристики АЗР,

III - винт регулировки максимальной частоты

вращения ТК,

V - винт регулировки ограничителя частоты

вращения ТС в стартерном режиме,

VI - винт регулировки максимального расхода

топлива,

VII - винт  регулировки  частоты  вращения  ротора

ТК при отключении электростартера,

VIII - винт регулировки минимального расхода

топлива АЗР,

Ш

1

 - штуцер подвода воздуха от компрессора,

Ш

2

 - штуцер подвода топлива,

Ш

4

 - штуцер слива топлива,

Ш

5

 - штуцер отбора топлива технологический,

Ш

6

 - штуцер слива топлива технологический,

Ш

8

 - штуцер подачи топлива к форсунке камеры

сгорания,

Ш

9

 - штуцер дренажа.



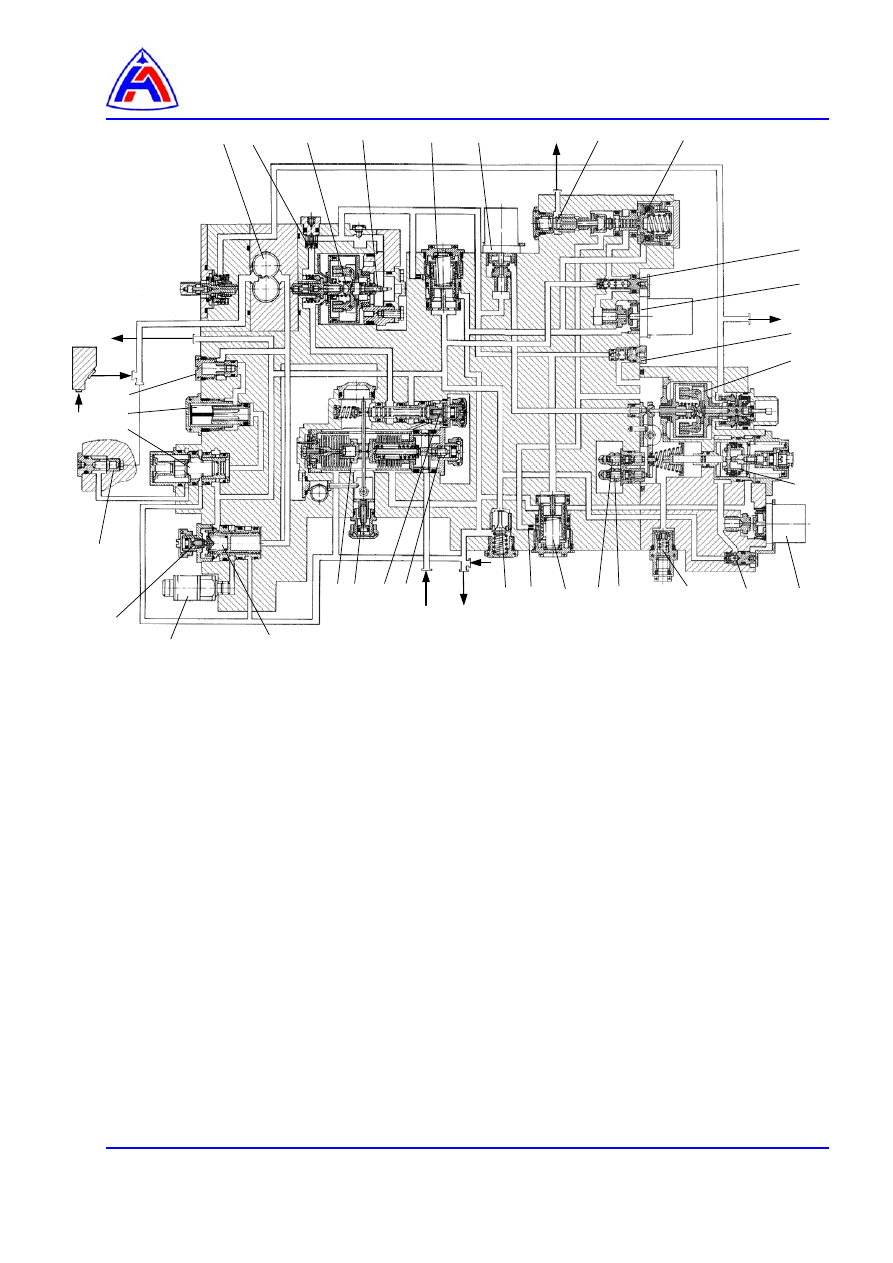

Рис. 13  Система подачи и регулирования топлива







9.

Система  запуска  и  зажигания

Система  запуска  и  зажигания  предназначена  для  раскрутки  ротора  ТК  и  воспламенения
газовоздушной смеси в камере сгорания при запуске ГТДЭ.
Система запуска и зажигания (

рис. 14

) включает:

−  электростартер СТ-115Б,

−  две свечи зажигания СП-54УК,

−  агрегат зажигания СК-224-05,

−  два пусковых устройства,

−  обратный клапан кислородной подпитки,

−  сигнализатор минимального давления масла МСТВ-1,

−  датчик оборотов ДТА-10 с разъемом,

−  два высоковольтных провода.

9.1.

Описание

Электростартер  предназначен  для  раскрутки  ротора  ТК  ГТДЭ  при  холодной  прокрутке,
ложном  запуске  и  запуске  ГТДЭ.  Электростартер  представляет  собой  коллекторный
двигатель  постоянного      тока    последовательного    возбуждения    закрытого    типа.
Потребляемый   электростартером  ток,  при   напряжении   16 В   и  нагрузочном  моменте
0,15 кгс/м, не более 180 А.   Подключение  к   цепи   питания  (

рис. 15

)   выполняется при

помощи    штепсельного  разъема  электрического  соединителя  (

3

).  Электростартер

устанавливается  на  переходник  коробки  приводов  агрегатов  ГТДЭ.  Шлицами  выводного
вала (

1

) электростартер входит в зацепление с рессорой коробки приводов.

Агрегат  зажигания  (

рис. 16

)  предназначен  для  преобразования  тока,  который  поступает  от

источника  питания,  в  импульсные  разряды  с  частотой  от 15 до 45 имп/с  и  напряжением
приблизительно 3 кВ.

Импульсные

разряды

обеспечивают

функционирование

полупроводниковых свечей зажигания. С внешней стороны корпуса агрегата зажигания (

рис.

16

) имеются четыре соединителя:

−  КОНТРОЛЬ,

−  ПИТАНИЕ,

−  два высоковольтных соединителя.

Агрегат зажигания устанавливается на самолете. Агрегат крепится через четыре проушины
на  корпусе.  Электрический  ток  подается  на  электрический  соединитель  (

3

)  агрегата

зажигания  и  преобразуется  в  импульсные  электрические  заряды  высокого  напряжения.
Заряды выдаются на электрические соединители (

1 и 4

).  Каждая цепь агрегата потребляет

ток  от    2    до 2,5 А.  В  агрегате  применяются  разрядники  с  радиоактивным  изотопом.
Величина  дозы  излучения  на  наружной  поверхности  агрегата  не  превышает  безопасной
допустимой нормы, поэтому на агрегате и упаковке нет знака радиационной опасности.

Высоковольтные  экранированные  провода  служат  для  передачи  электрического  заряда
высокого  напряжения  от  агрегата  зажигания  к  свечам  зажигания.  Экранировка
высоковольтного  провода  состоит  из  защитного  шланга  и  двух  контактных  устройств.
Контактные устройства служат для подсоединения к электрическому соединителю (

1

 или

4

)

агрегата зажигания и свече зажигания.

Свеча зажигания (

рис. 17

) служит для преобразования импульсов тока высокого напряжения

в  электрические  разряды.  Свеча  зажигания  полупроводникового  типа,  устанавливается  на
фланец  пускового  устройства  и  крепится  тремя  винтами.  Импульсный  ток  высокого
напряжения  поступает  к  центральному  и  боковому  электродам  свечи  зажигания.  Между
электродами  происходит  электрический  разряд.  Разряд  воспламеняет  топливо,
распыленное в полости воспламенителя.

Пусковое  устройство  служит  для  повышения  надежности  воспламенения  газовоздушной
смеси в камере сгорания  за счет подачи кислорода в огневую зону камеры сгорания.
В состав пускового устройства (

рис. 18

) входят:

−  корпус (

7

)  с фланцем для установки  свечи  зажигания (

1

),

−  штуцер (

8

) для подвода кислорода,
