Двигатель АЛ-31ПФ. Руководство - часть 435
































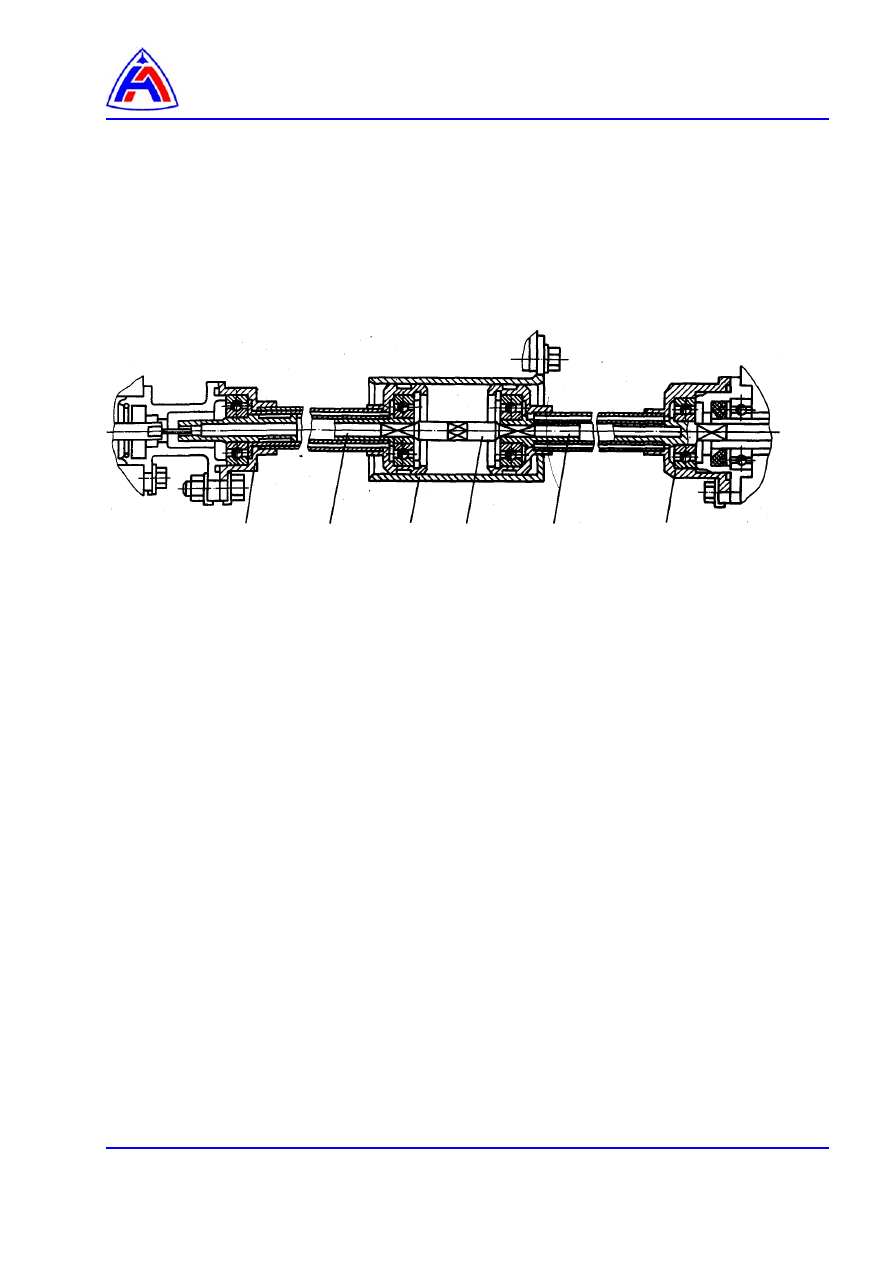

1, 6 - кожух,
2 - привод передачи,
3 - кронштейн,
4 - рессора,
5 - привод задний.







Рис. 11  Привод трансмиссионный



1                  2                 3            4                   5                         6







7.

Масляная система
Масляная  система  предназначена  для  смазки  подшипников  и  зубчатых  зацеплений  ГТДЭ.
Масляная система (

рис. 12

) включает в себя следующие узлы:

−  масляный агрегат,

−  откачивающий насос (

7

),

−  фильтры грубой очистки (

6 и 8

),

−  внешние трубопроводы.

7.1.

Описание
Масляный агрегат обеспечивает:

−  повышение  и  поддержание  в  заданных  пределах  давления  масла  в  нагнетающей

магистрали,

−  откачку масла из узлов смазки ГТДЭ,

−  фильтрацию масла, подводимого к узлам смазки ГТДЭ,

−  аварийную подачу масла при засорении масляного фильтра.

Масляный агрегат является составной частью топливомасляного агрегата 4030 и состоит из
следующих узлов:

−  блока масляных насосов,

−  масляного фильтра с клапанами,

−  перепускного клапана,

−  штуцера автоматического выпуска воздуха  из ГТДЭ.

Блок  масляных  насосов  состоит  из  нагнетающего  насоса (

13

)   и   откачивающих насосов

(

9 и 10

). Все насосы  шестеренного типа.

Привод масляных насосов осуществляется через трехгранный хвостовик ведущей шестерни
нагнетающего насоса (

13

) от коробки приводов ГТДЭ.

Масляный  фильтр  (

3

)  обеспечивает  фильтрацию  масла,  которое  подается  к  узлам  смазки

ГТДЭ.  При  повышении  перепада  давления  на  масляном  фильтре  от 1,1 до 1,5 кгс/см

2

  (при

засорении  масляного  фильтра)  подача  масла  и  осуществляется  через  перепускной  клапан
(

1

).

Перепускной  клапан  (

12

)  обеспечивает  поддержание  расчетного  давления  масла  в  линии

нагнетания  в  пределах  от 2 до 3 кгс/см

2

.  Регулировка  клапана  осуществляется  подбором

шайб  под  пружиной  клапана.  Штуцер  (

2

)  автоматического  выпуска  Ш

10

  предназначен  для

постоянного  слива  масла  из  полости  масляного  фильтра  (

3

)  в  полость  ВКА,  что

обеспечивает автоматическое удаление воздуха, попавшего в нагнетающий насос.

Откачивающий  насос  (

7

)  предназначен  для  откачки  масла  из  полости  редуктора.  Насос

устанавливается  на  приливе  корпуса  компрессора  и  получает  вращение  от  ротора
турбокомпрессора  через  рессору  коробки  приводов.  Подвод  масла  от  редуктора  к
масляному  насосу  и  отвод  масла  от  насоса  к  штуцеру  слива,  расположенному  на  коробке
приводов, в маслобак осуществляется наружными трубопроводами.

Для  предохранения  откачивающих  масляных  насосов  от  попадания  инородных  тел  на
выходе  из  полости  коробки  приводов  и  корпуса  редуктора  установлены  фильтры  грубой
очистки (

8 и 6

).

Подача масла от нагнетающего насоса (

13

) ко второй, третьей опорам с редуктором, а также

откачка масла из редуктора и второй опоры осуществляется  по внешним трубопроводам.

7.2.

Работа

Масло из масляного бака по внешнему трубопроводу поступает через штуцер Ш

3

 на вход в

нагнетающий  насос  (

13

)  масляного  агрегата.  Давление  масла  за  нагнетающим  насосом

ограничивается перепускным клапаном (

12

) за счет перепуска масла на вход в нагнетающий

насос.  После  нагнетающего  насоса  часть  масла  сливается  через  штуцер  (

2

)  и  внешний







трубопровод в полость ВКА. Слив обеспечивает выпуск воздуха при попадании его на вход в
нагнетающий  насос.  Остальное  масло  проходит  через  масляный  фильтр  (

3

)  и  поступает  к

узлам смазки ГТДЭ.

При засорении масляного фильтра повышается перепад давления масла на фильтрующем
элементе  масляного  фильтра.  При  увеличении  перепада  давления  от    1,1    до  1,5  кгс/см

2



открывается    перепускной  клапан  (

1

).  Масло  поступает  в  нагнетающую  магистраль,  минуя

фильтрующий элемент масляного фильтра (

3

).

Из полости коробки приводов масло откачивается насосом (

9

) через фильтр грубой очистки

(

8

) в единую сливную магистраль.

Из  полости  второй  опоры  масло  откачивается  насосом  (

10

)  через  внешний  трубопровод  в

единую сливную магистраль.

Смазка  МСХ  выводного  вала  осуществляется  маслом,  которое  подается  из  нагнетающей
магистрали  ВКА  через  уплотнительную  втулку,  расположенную  по  стыку  фланцев  ГТДЭ  и
ВКА.

Отработанное масло сливается через отверстие во фланце ГТДЭ в полость ВКА.

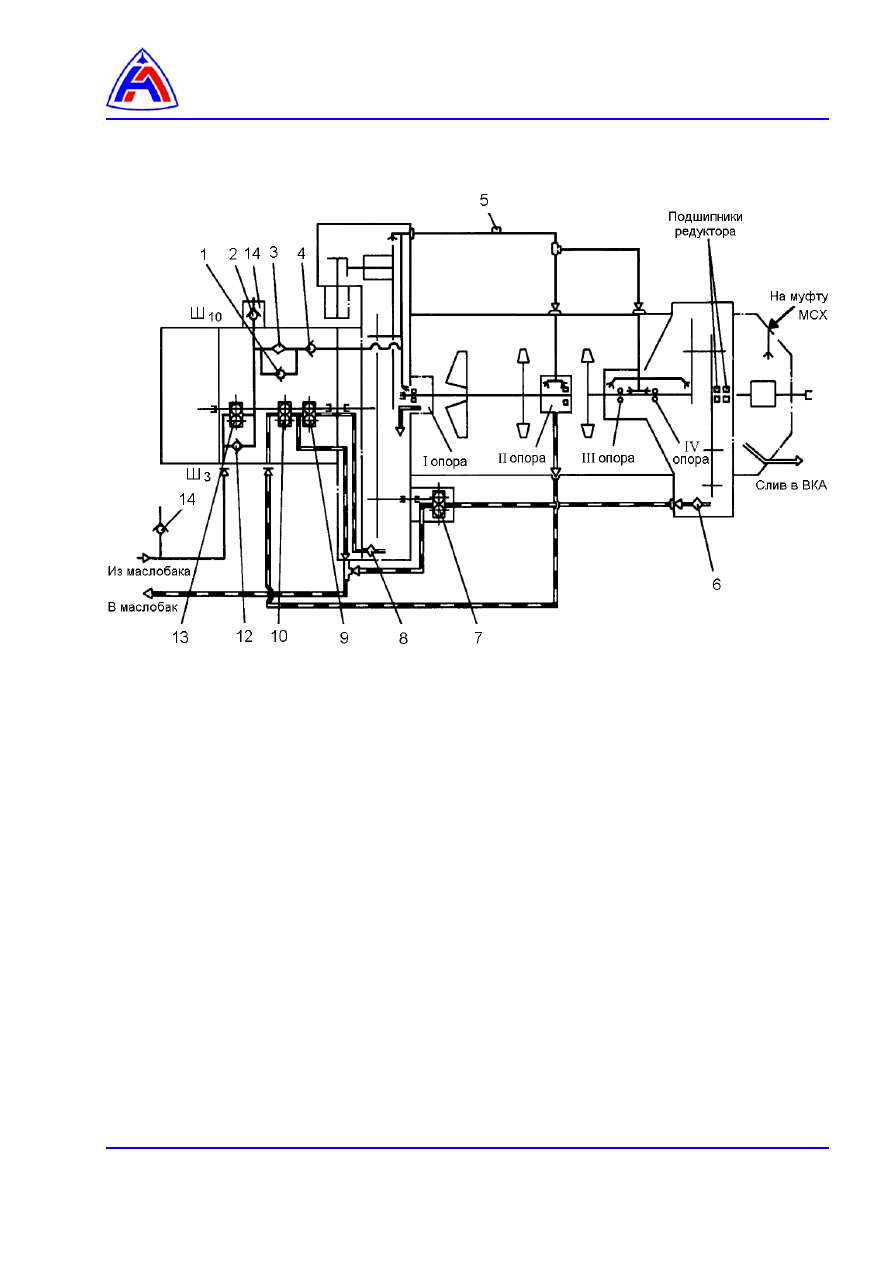

1 - клапан перепускной,
2 - штуцер выпуска воздуха,
3 - фильтр масляный,
4 - клапан обратный,
5 - штуцер замера давления масла,
6 - фильтр грубой очистки,
7 - насос откачивающий,
8 - фильтр грубой очистки,
9, 10 - насосы откачивающие,
12 - клапан перепускной,
13 - насос нагнетающий.





Рис. 12  Схема маслосистемы
