Корпус (

13

) опоры ротора ТК воспринимает радиальные нагрузки от ротора ТК и выполняет

силовую  связь  между  корпусами  камеры  сгорания  и  выхлопным  патрубком.  Корпус  опоры
выполняется    сваркой.  Корпус  опоры  включает  в  себя  литой  сопловой  аппарат  (

14

)

свободной турбины. Сопловой аппарат состоит из семнадцати лопаток. Три лопатки полые и
служат для прокладки коммуникаций опоры. К внутреннему кольцу соплового аппарата СТ.
привариваются обойма лабиринтного уплотнения и внутренний корпус (

22

) опоры ротора ТК.

5.1.2.

Работа

Газовоздушная  смесь  из  камеры  сгорания  проходит  через  сопловой  аппарат  ТК  (где
приобретает  необходимую  закрутку)  и  попадает  на  рабочие  лопатки  турбины  ТК.  Газовый
поток  на  рабочих  лопатках  турбины  частично  теряет  энергию,  которая  создает  крутящий
момент на роторе.

Ротор  вращает  центробежное  колесо  компрессора  и  привод  агрегатов,  установленных  на
коробке приводов.

Далее  газовоздушная  смесь  поступает  в  сопловой  аппарат  свободной  турбины  (СТ).  В
сопловом аппарате газовоздушная смесь приобретает закрутку, необходимую для входа на
рабочие лопатки ротора свободной турбины.


















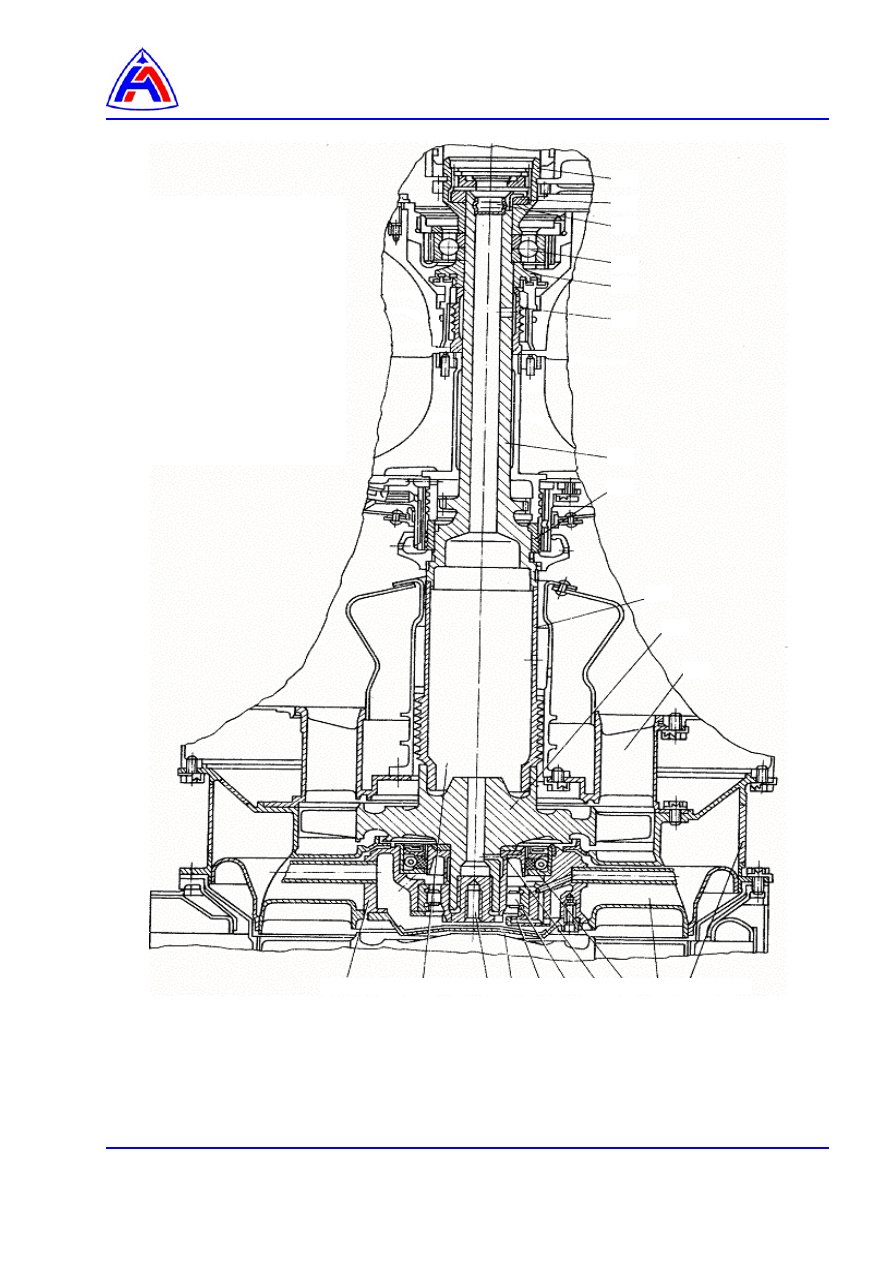

Рис. 7  Турбина компрессора ГТДЭ

1 - колесо зубчатое,
2 - гайка,
3 - заглушка,
4 - подшипник шариковый,
5 - втулка лабиринта,
6 - втулка лабиринта,
7 - вал ротора ТК,
8 - втулка лабиринта,
9 - втулка ротора ТК,
11- колесо рабочее

ротора ТК,

12 - сопловой аппарат ТК,
13 - корпус опоры ротора ТК,
14 - сопловой аппарат СТ,

15 - уплотнение графитовое,
16 - втулка уплотнительная,
17 - подшипник роликовый,
18 - форсунка,

19 -  крышка опоры ротора ТК,
20 -  винт стяжной,
21 -  ротор ТК,
22 - корпус внутренний второй опоры ротора ТК.

  22              21           20  19   18   17   16   15   14     13

6

1

2
3

4
5

7

8

9

11

12







5.2.

Свободная турбина

Свободная  турбина    преобразует  энергию  газового  потока  в  механическую  энергию
вращения.  Механическая  энергия  передается  на  выводной  вал  для  привода  внешнего
потребителя.

Свободная  турбина  расположена  перед  редуктором.  Кинематической  связи  с  ротором  ТК
свободная турбина не имеет. В состав свободной турбины (

рис. 8

) входят:

−

ротор (

4

),

−

корпус опоры ротора (

3

),

−

обойма (

12

).

5.2.1.

Описание

Ротор  СТ  состоит  из  рабочего  колеса  (

11

),  вала  (

8

)  и  втулки  (

9

).  Вал  и  втулка  составляют

сварной узел, который  припаян к рабочему колесу жаропрочным припоем.

Рабочее  колесо  (

11

)  изготавливается  литьем  из  жаропрочного  сплава  за  одно  целое  с

диском, двадцатью шестью рабочими лопатками и хвостовиком.

Ротор  СТ  передает  вращение  через  ведущую  шестерню  (

7

)  редуктора  на  выходной  вал

ГТДЭ. Крепление ротора в опоре консольное.

На валу ротора СТ смонтированы:

−  уплотнительная втулка (

10

),

−  внутренняя обойма роликового подшипника (

2

),

−  шарикоподшипник (

5

),

−  гайка (

6

).

Гайка (

6

)

−  поджимает внутреннюю обойму роликового подшипника и шарикоподшипник,

−  удерживает  ведущую  шестерню  (

7

)  редуктора,  которая  находится  в  зацеплении  с

внутренними шлицами вала ротора СТ.

Опора ротора СТ представляет собой литой стальной корпус, в котором размещаются узел
графитового  уплотнения  (

1

),  роликовый  (

2

)  и  шариковый  (

5

)  подшипники.  Корпус  опоры

своим фланцем крепится к внутреннему фланцу редуктора.

Графитовое  уплотнение  (

1

)  представляет  собой  унифицированный  компактный  узел,

который  обеспечивает  надежное  уплотнение  масляной  и  воздушной  полостей  опоры
свободной турбины.

Обойма  (

12

)  свободной  турбины  представляет  собой  сварной  узел.  Обойма  образует

наружную  поверхность  проточной  части  над  рабочими  лопатками  СТ.  Покрытие,  которое
нанесено на внутреннюю поверхность обоймы, позволяет обеспечивать минимальный зазор
между рабочими лопатками и поверхностью обоймы.

5.2.2.

Работа

Газовоздушная  смесь  закручивается  в  сопловом  аппарате  СТ  и  поступает  на  рабочие
лопатки  ротора  свободной  турбины.  Энергия  газового  потока  создает  крутящий  момент  на
роторе СТ и ведущей шестерне (

7

) редуктора.



5.3.

Выхлопной патрубок

Выхлопной патрубок предназначен:

−  для отвода отработанного газа в атмосферу,

−  для  обеспечения  силовой  связи  между  корпусом  опоры  ротора  турбокомпрессора  и

корпусом редуктора ГТДЭ.

Выхлопной  патрубок  состоит:  из  наружного  силового  корпуса  и  внутренней
профилированной части.







5.3.1.

Описание

Наружный силовой корпус выхлопного патрубка (

рис. 9

) состоит из переднего (

1

)  и заднего

(

4

)  фланцев,  которые  соединены  обечайкой  (

11

).  Передний  фланец  (

1

)  имеет  резьбовые

отверстия для соединения с задним фланцем корпуса опоры ТК. Задний фланец (

4

) имеет

шпильки (

13

) для соединения с корпусом редуктора.  В зоне выхлопного отверстия фланцы

стягиваются стержнем (

3

). От воздействия выхлопных газов стержень предохраняет трубка

(

2

).  Трубка  приваривается  к  передней  (

10

)  и  задней  (

7

)  стенкам  профилированной  части

выхлопного патрубка.

Внутренняя  профилированная  часть  выхлопного  патрубка  состоит  из  передней стенки
(

10

), обечайки (

12

) и задней стенки (

7

). Передняя стенка  приваривается  к  конической части

переднего фланца (

1

).

В  зоне  выхлопного  отверстия  приварен  фланец  (

6

)  для  установки  штатной  термопары.  На

задней  стенке  приварен  внутренний  фланец  (

9

),  который  служит  для  центрирования

профилированной  части  выхлопного  патрубка.  Фланец  (

9

)  центрируется  по  скользящей

посадке  во  втулке  корпуса  опоры  ротора  СТ.  Такая  посадка  позволяет  компенсировать
температурные перемещения задней стенки.

5.3.2.

Работа

Отработавшие газы из свободной турбины попадают в полость выхлопного патрубка и через
отверстие выхлопного патрубка вытекают в атмосферу.
