Двигатель АЛ-31ПФ. Руководство - часть 432







Форсунка  (

18

)  предназначена  для  обеспечения  требуемого  распыления  топлива,  которое

подается    в  камеру  сгорания.  Форсунка  (

18

)  устанавливается  на  вал  турбокомпрессора  и

жестко связана с валом шлицами.

4.2.

Работа

Сжатый  воздух  из  компрессора  поступает  в  кольцевую  полость,  образованную  наружной
секцией (

2

) жаровой трубы и корпусом (

4

) камеры сгорания

.

Через полые сопловые лопатки

воздух  проходит  в  полость  внутренней  секции  (

14

).  Часть  воздуха  через  отверстия  в

обечайке  (

37

)  и  отверстия  в  передних  стенках  (

19

)  и  (

28

)  попадает  в  зону  горения.  В  зоне

горения  воздух  смешивается  с  топливом,  которое  распыляется  форсункой  (

18

).

Образовавшиеся  продукты  сгорания  смешиваются  до  требуемого  уровня  температур  с
воздухом,  поступающим  в  жаровую  трубу  через  патрубки  (

7

)  в  обечайке  (

5

).  Охлаждение

стенок жаровой трубы осуществляется воздухом, поступающим через три кольцевые щели.
Воспламенение  топливовоздушной  смеси  осуществляется  пусковыми  устройствами  (

38

)  и

(

39

) с кислородной подпиткой.


































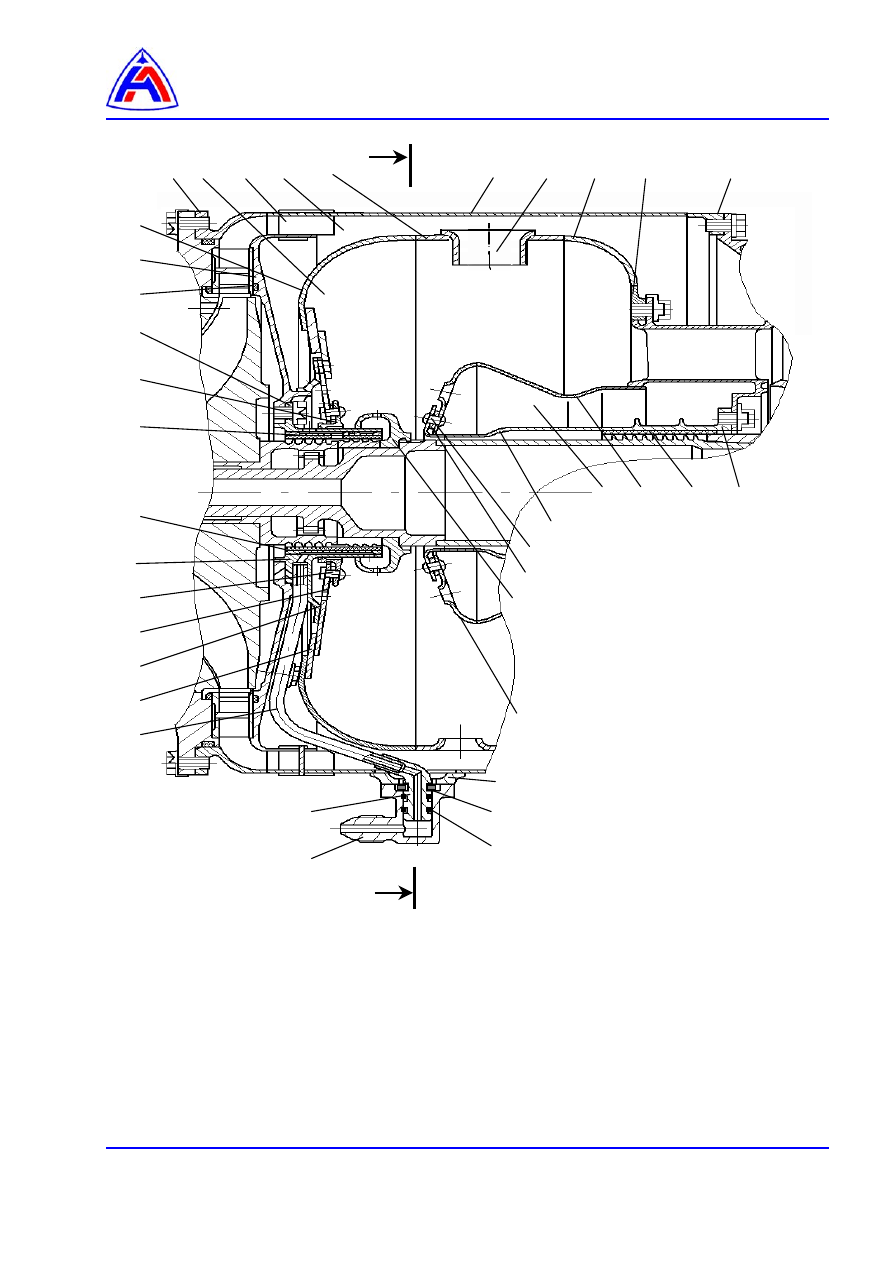

Рис. 6  Камера сгорания ГТДЭ

(лист 1 из 2)



1     2        3       4          5                                       6           7         8          9                 10

14     13         12      11

24


23





37

36

35

34


33


32




31


30

29

28

27

26

25

А

А

15

1 – фланец,
2 - секция наружная жаровой трубы,
3 - лопатка спрямляющего аппарата,
4 - корпус камеры сгорания,
5, 6 – обечайки,
7 – патрубок,
8 – обечайка,
 9, 10, 11 – фланцы,
12 - кольцо металлокерамическое,
13 - обечайка наружная,
14 - секция внутренняя жаровой трубы,
15 - обечайка внутренняя,
16 – заклепка,
17 – кольцо,
18 – форсунка,
19 - стенка передняя,
20 – фланец,
21 – шайба,
22 – кольцо,
23, 24 – угольники,
25 – трубка,
26 - кольцо гофрированное,
27 – кольцо.

28 - стенка передняя,
29 – заклепка,
30 – крышка,
31 – втулка,
32 – кольцо,

33 - фланец опорный,
34 - крышка топливная,
35 - кольцо уплотнительное,
36 - стенка коническая,
37 – обечайка.

16

17

18

19

22

21

20







А – А

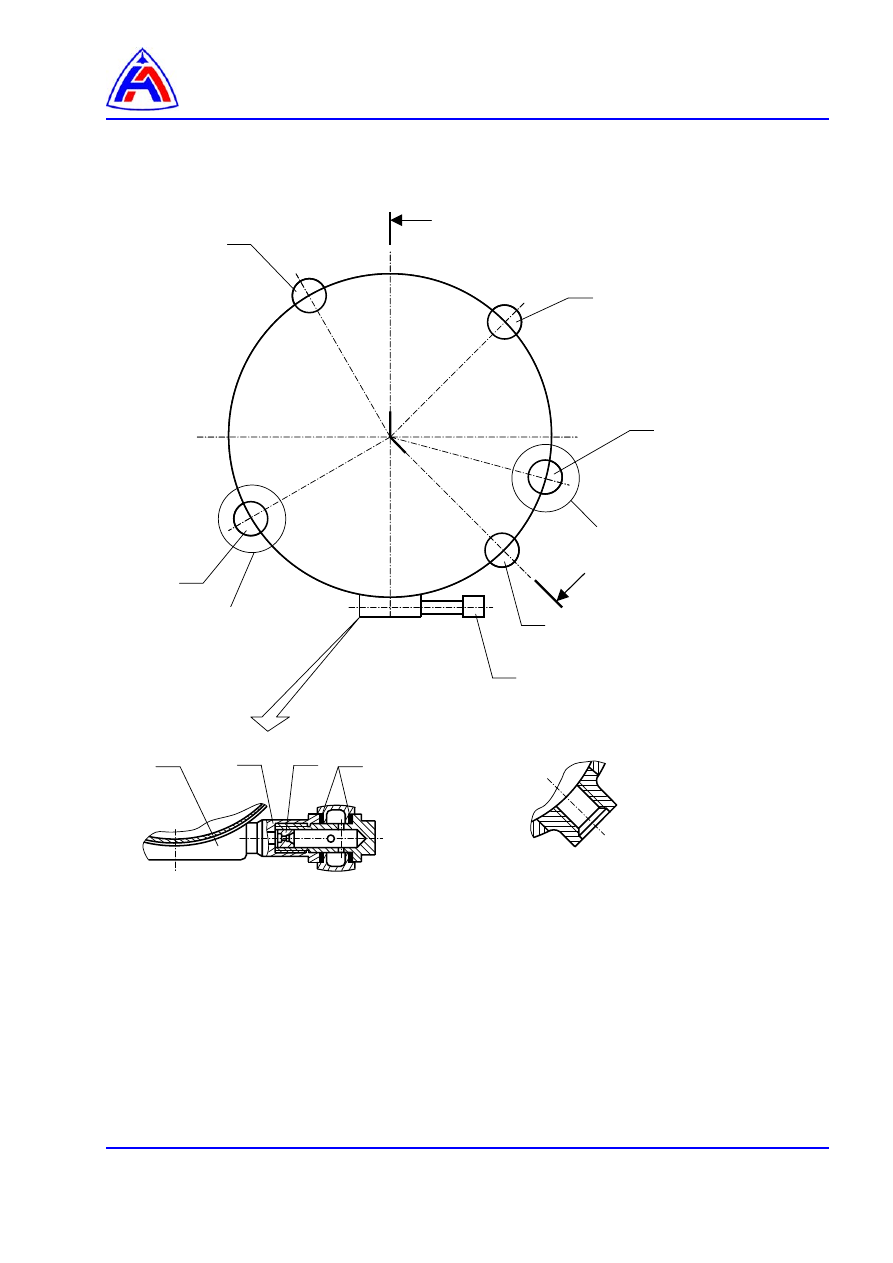

Схема расположения пусковых устройств, бобышек, дренажного штуцера











































38 – пусковое устройство,
39 – пусковое устройство,
40 – бобышка,
41 – штуцер дренажный,
42 – бобышка замера Р

к

*

,

43 – прокладка,
44 – жиклер,
45 –  втулка,
46 – корыто сливное.

Рис. 6  Камера сгорания ГТДЭ

(лист 2 из 2)



39

38

42

23

40

Б

Б

41

Ι

43

45

44

46

Ι

Ι







5.

Узел турбин

Узел  турбин  предназначен  для  преобразования  энергии  газового  потока  в  механическую
энергию вращения и отвода отработанных газов в атмосферу. В узел турбин входят:

−  турбина компрессора (ТК),

−  свободная турбина (СТ),

−  выхлопной патрубок.

5.1.

Турбина компрессора

Турбина  компрессора  преобразует  энергию  газового  потока  в  механическую  энергию
вращения компрессора и агрегатов, установленных на коробке приводов.

Турбина компрессора расположена за камерой сгорания.

Турбина  компрессора  (

рис. 7

) – одноступенчатая,  осевая,  реактивного  типа.  Турбина

состоит из следующих узлов:

−  ротора  (

21

),

−  соплового аппарата (

12

),

−  первой опоры ротора ТК,

−  второй опоры ротора ТК,

−  корпуса опоры ротора (

13

).

5.1.1.

Описание
В состав ротора ТК входят:

−  рабочее колесо (

11

),

−  втулка (

9

) ротора ТК,

−  вал (

7

) ротора ТК.

Рабочее колесо изготавливается  литьем из жаропрочного сплава. Рабочее колесо имеет 29
рабочих  лопаток.  Цапфа  второй  опоры  ротора  ТК  выполняется  заодно  с рабочим  колесом.
Втулка (

9

) и вал (

7

) изготавливаются из нержавеющей стали. Рабочее колесо припаивается

жаропрочным припоем к сварному узлу, который состоит из вала и втулки ротора ТК.

Ротор ТК опирается на две опоры:

−  шариковый подшипник (

4

),

−  роликовый подшипник (

17

).

Сопловой  аппарат  (

12

) - цельнолитой  из  жаропрочного  сплава.  Сопловой  аппарат  имеет

наружное  и  внутреннее  кольца.  Между  кольцами  расположены  тринадцать  пустотелых
лопаток.  Наружное  кольцо  имеет  два  фланца.  К  переднему  фланцу  крепится  наружный
кожух  жаровой  трубы  камеры  сгорания.  Задний  фланец  служит  для  крепления  соплового
аппарата к корпусу (

13

) опоры ротора ТК. Внутреннее кольцо имеет фланец для крепления

внутреннего кожуха жаровой трубы.

Первая  опора  ротора  ТК  располагается  во  внутренней  расточке  корпуса  компрессора.
Первая  опора  воспринимает  радиальные  и  осевые  нагрузки  от  ротора  ТК.  Шариковый
подшипник (

4

) первой опоры монтируется в корпусе опоры на механическом демпфере. На

валу ротора ТК монтируются: внутренняя обойма шарикового подшипника (

4

), втулки (

5

) и (

6

)

лабиринтов  и  зубчатое  колесо  (

1

).  Гайка  (

2

)  стягивает  узел  из  внутренней  обоймы

шарикового подшипника (

4

) и деталей (

1, 5, 6

). Гайка (

2

) контрится замком.

Вторая  опора  ротора  ТК  воспринимает  радиальные  нагрузки  от  ротора  ТК.  Роликовый
подшипник  (

17

)  второй  опоры  с  узлом  графитового  уплотнения  (

15

)  располагаются  во

внутреннем корпусе опоры (

22

) ротора ТК.

На  цапфе  рабочего  колеса  ТК  смонтированы  уплотнительная  втулка  (

16

)  и  внутренняя

обойма    роликового    подшипника.  Стяжной    винт  (

20

)  крепит    втулку  (

16

)  и  внутреннюю

обойму    роликового    подшипника.  Масляная    форсунка  (

18

)  своим  фланцем  поджимает

наружную обойму роликового подшипника.
