2.

Редуктор
Редуктор  предназначен  для  снижения  частоты  вращения  свободной  турбины  и  передачи
крутящего момента на привод коробки самолетных агрегатов.
Редуктор (

рис. 3

) выполнен по схеме двухстороннего перебора.

В состав редуктора входят:

−  корпус,

−  шестерни перебора,

−  муфта свободного хода (МСХ).

2.1.

Описание

Корпус редуктора состоит:
-

из переднего (

1

) корпуса, изготовленных из стального литья,

-

среднего (

3

) корпуса, изготовленных из стального литья,

-

заднего корпуса (

4

), изготовленного из титанового сплава.

Передний корпус (

1

) имеет гнезда для установки трех двойных зубчатых колес (

2

) перебора

и центральную расточку для установки корпуса опоры свободной турбины.

Коническая поверхность переднего корпуса (

1

) покрыта теплоизоляцией (

26

). Теплоизоляция

представляет собой слой минеральной ваты, укрепленной гофрированной фольгой. Фольга
приваривается  к  поверхности  переднего  корпуса  при  помощи  конденсаторной  сварки.
Теплоизоляция  служит  для  отделения  горячего  корпуса  выхлопного  патрубка  от  деталей
редуктора и третьей опоры ГТДЭ.

Средний корпус (

3

) имеет расточку для расположения двух подшипников опоры внутренней

обоймы  МСХ  и  гнездо  для  манжеты  (

17

).  Манжета  обеспечивает  уплотнение  и  отделение

полости  МСХ  от  полостей  третьей  опоры  и  редуктора.  Нижняя  часть  среднего  корпуса  (

3

)

выполнена  в  виде  маслоотстойника,  из  которого  откачивается  масло.  В  нижней  части
среднего  корпуса  располагается  зубчатое  колесо  (

22

).  В  левом  хвостовике  колеса  (

22

)

имеется  внутренний  треугольник  для  стыковки  с  трансмиссионным  приводом.  На  правую
цапфу колеса (

22

) крепится индуктор датчика частоты вращения.

Задний  корпус  (

4

)  имеет  конический  фланец  (

5

).  Фланец  является  крепежным  элементом

ГТДЭ к ВКА. В торце конического фланца (

5

) имеются:

-

форсунка с втулкой для подачи масла из ВКА в полость муфты свободного хода,

-

отверстие для слива масла из полости МСХ в ВКА.

В  расточке  конического  фланца  (

5

)  установлен  шарикоподшипник  (

12

),  который  является

опорой выводного вала.

МСХ редуктора служит:

−  для передачи вращения от ротора свободной турбины на выводной вал,

−  для отсоединения выводного вала от ротора свободной турбины при достижении ротором

основного  двигателя  частоты  вращения  большей,  чем  частота  вращения  ротора
свободной турбины.

МСХ состоит из наружной обоймы (

7

), внутренней обоймы (

8

), внутреннего сепаратора (

14

),

пружины (

15

), наружного сепаратора (

16

) и эксцентриковых роликов (

9

).

В  свободном  состоянии  эксцентриковые  ролики  прижимаются  пружиной  к  внутренней
поверхности  наружной  обоймы  (

7

)  и  к  внешней  поверхности  внутренней  обоймы  (

8

).

Наружная  обойма  (

7

)  жестко  соединяется  с  выводным  валом  (

10

)  через  шлицы  зубчатого

венца выводного вала и самоустанавливается относительно внутренней обоймы (

8

).


2.2.

Работа

Ведущая шестерня (

27

) редуктора (жестко соединенная с валом ротора свободной турбины,

через  двойные  шестерни  (

2

)  перебора)  передает  вращение  на  ведомую  шестерню  (

18

)

редуктора.







Ведомая  шестерня  (

18

)  соединяется  через  шлицы  с  внутренней  обоймой  (

8

).  Обойма  (

8

)

передает вращение через заклиненные эксцентриковые ролики (

9

) на наружную обойму (

7

).

Наружная обойма (

7

) жестко связана с выводным валом (

10

).

При  достижении  рессорой,  а,  следовательно,  и  выводным  валом  (

10

)  частоты  вращения,

большей,  чем  частота  вращения  внутренней  обоймы  (

8

),  эксцентриковые  ролики  (

9

)

расклиниваются.  Центробежные  силы  отжимают  ролики  от  внутренней  обоймы  (

8

).

Кинематическая  связь  между  внутренней  и  наружной  обоймами  разрывается.  Редуктор
отсоединяется от выводного вала (

10

).

От ведомой шестерни (

18

) через шестерни (

20

) приводится во вращение трансмиссионный

привод.  Привод  передает  вращение  на  регулятор  частоты  вращения  свободной  турбины,
расположенный в агрегате 4030.







А-А



















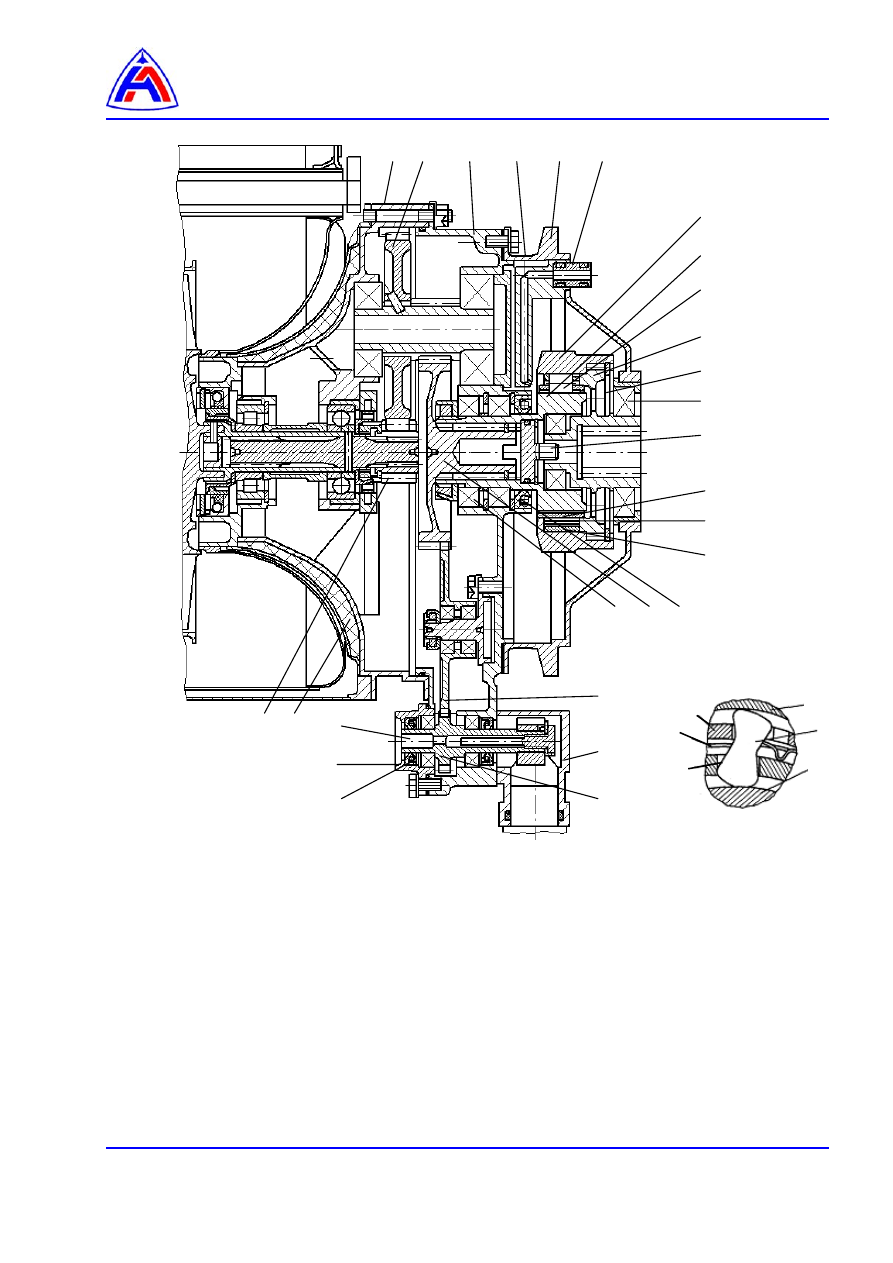

Рис. 3  Редуктор

1      2        3          4        5        6

7

8

9


10

11

12

13


14

15

16


19    18    17

20


21


22

9

7

8

16

15

14

27   26    25

               24

               23

1 - корпус передний редуктора,
2 - колесо двойное зубчатое,
3 - корпус средний редуктора,
4 - корпус задний редуктора,
5 - фланец опорный,
6 – втулка,
7 - обойма наружная МСХ,
8 - обойма внутренняя МСХ,
9 - ролик эксцентриковый,
10 - вал выводной,
11 - кольцо стопорное,
12 – шарикоподшипник,
13 – заглушка,
14 - сепаратор внутренний МСХ,

15 - пружина МСХ,
16 - сепаратор наружный МСХ,
17 – манжета,
18 - шестерня ведомая,
19 – шарикоподшипник,
20 - колесо зубчатое,
21 - корпус датчика частоты вращения,
22 - колесо зубчатое,
23 – манжета,
24 – крышка,
25 - гнездо для трансмиссионного привода,
26 -теплоизоляция корпуса редуктора,
27 - шестерня ведущая


























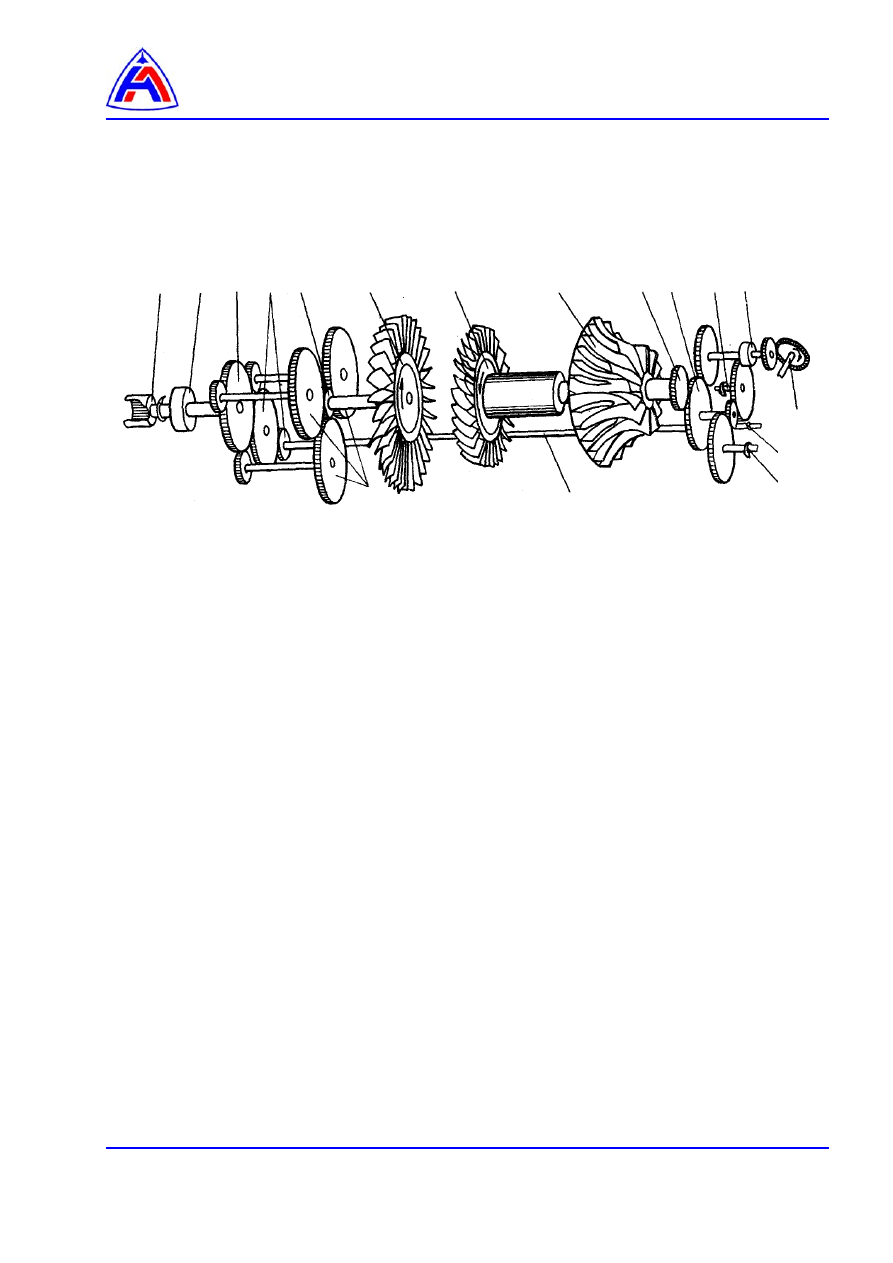

  1 - вал выводной,
  2 - МСХ выводного вала,
  3 - шестерня ведомая редуктора,
  4 - шестерня трансмиссионного привода,
  5 - шестерня ведущая редуктора,
  6 - турбина свободная,
  7 - турбина компрессора,
  8 - крыльчатка компрессора,
  9 - шестерня ведущая коробки приводов,
10 - колесо зубчатое двойное коробки приводов,
11 - привод насоса откачки масла из редуктора,
12 - МСХ электростартера,
13 - привод от электростартера,
14 - привод агрегата 4030 от свободной турбины,
15 - привод агрегата 4030 от турбокомпрессора,
16 - привод трансмиссионный,
17 - шестерни двойные перебора





Рис. 4    Кинематическая схема ГТДЭ



1       2      3      4     5               6                  7                      8                  9     10      11     12

  13

14

15

16

17
