Двигатель АЛ-31ПФ. Руководство - часть 429








1.2.5.

Расход масла, не более ................................................……   0,03 л за запуск.

1.2.6.

Время запуска ГТДЭ на земле в диапазоне температур от минус 40 °С до плюс 60°С:

−  при Н=0…2500 м, не более ….............................................................…   9 с,

−  при Н>2500 м, не более ..……………………………………………………   12 с.

1.2.7.

Дренажные утечки топлива:

−  при неработающем ГТДЭ и работающем двигателе, не более ..…….......  1 см

3

/мин,

−  на стоянке, не более ….................................................………...................... 5 капель/мин.

1.2.8.

Допустимое время непрерывной работы в стартерном режиме:

−  при t

н

 от минус 60 °С до плюс 40 °С, не более …………….…...........….

50 с,

−  при t

н

  от плюс 40°С до плюс 60°С, не более ………………………………  60 с.

1.2.9.

Допускается  работа  ГТДЭ  циклами  из 5 включений,  в  том  числе  не  более  двух  включений
для запуска или холодной прокрутки ГТДЭ.
Включение  ГТДЭ  разрешается  при  полностью  остановленном  роторе  высокого  давления
основного двигателя.
Перерыв между включениями в цикле, не менее ………………………………… 1 мин.
Перерыв между циклами, не менее ……………………………………….….…….  30 мин.
Количество запусков ГТДЭ подсчитывается по СНР.

1.2.10.  Максимально  допустимая  температура  газа  в  выхлопном  патрубке,  измеренная  штатной

термопарой, контролируется по загоранию сигнального табло (860°С – для справки).



1.3.

Общие указания по эксплуатации ГТДЭ.

ВНИМАНИЕ!  –  ЗАПУСК ГТДЭ ПРОИЗВОДИТЕ С КИСЛОРОДНОЙ ПОДПИТКОЙ!

−  РЕГУЛИРОВКА ГТДЭ В ЭКСПЛУАТАЦИИ НЕ РАЗРЕШАЕТСЯ!
−  ПОСЛЕ ПРОВЕДЕНИЯ РАБОТ, В РЕЗУЛЬТАТЕ КОТОРЫХ ВОЗМОЖНО

ПОПАДАНИЕ ВОЗДУХА В ТОПЛИВНУЮ СИСТЕМУ ГТДЭ, ВЫПУСТИТЕ
ВОЗДУХ ИЗ СИСТЕМЫ.

1.3.1.

Перед запуском холодного ГТДЭ (стоянка более двух часов при температуре воздуха минус
40°С  и  ниже),  прогрейте  ГТДЭ  горячим  воздухом  с  температурой  не  выше +70 ...+80 °С  в
течение 30 мин. Воздух подавайте в подкапотное пространство и газовоздушный тракт.

1.3.2.

При стоянке самолёта выхлопной патрубок ГТДЭ закройте створкой выхлопа.
При проведении работ, связанных с открытием люка отсека ГТДЭ, не допускайте попадание
атмосферных осадков, пыли, грязи и других инородных тел в выхлопной патрубок.

ПРЕДУПРЕЖДЕНИЕ! ПРИ РАБОТЕ ГТДЭ НАХОДИТЬСЯ ВБЛИЗИ ПЛОСКОСТИ ВРАЩЕНИЯ

ЕГО  СВОБОДНОЙ  ТУРБИНЫ  (ЗОНА  ВЫХЛОПНОГО  ПАТРУБКА) –
ЗАПРЕЩАЕТСЯ!

1.3.3.

Правила  работы  с  маслами  ИПМ-10  и  ВНИИ  НП-50-1-4Ф  изложены  в

96-А-72-00-00-00А-

012А-А,  п. 1.10

.

1.4.

Консервацию ГТДЭ выполняйте в составе ВКА в соответствии с



96-А-72-00-00-00А-810А-А,

96-А-72-00-00-01А-810А-А, 96-А-72-00-02-00А-810А-А, 96-А-72-00-00-01А-800А-А

.

Расконсервацию ГТДЭ выполняйте в составе ВКА в соответствии с



96-А-72-00-00-01А-820А-

А

,



96-А-72-00-00-00А-820А-А

,



96-А-72-00-00-01А-800А-А

.

1.5.

Упаковку и распаковку ГТДЭ в составе ВКА выполняйте  в соответствии с

96-А-83-00-00-00А-

800А-А

.









1.6.

Описание

ГТДЭ - турбовальный двигатель со свободной турбиной. Мощность турбины через редуктор
передается на выводной вал и далее через рессору - на привод ВКА.

Конструктивно двигатель выполнен в виде двух сборочных модулей (

рис. 2

):

−  модуля турбокомпрессора, состоящего из коробки приводов (

1

), компрессора (

2

), камеры

сгорания (

3

), турбины компрессора (

4

),

−  модуля  свободной турбины, состоящего из свободной турбины (

5

), выхлопного патрубка

(

9

), редуктора (

6

) и выводного вала (

7

).

Ротор турбокомпрессора выполнен по двухопорной схеме.
Передняя  опора  конструктивно  выполнена  на  шарикоподшипнике,  а  задняя - на
роликоподшипнике.

Ротор  свободной  турбины  консольно  крепится  в  третьей  опоре,  которая  состоит  из  двух
подшипников:

−  роликового,

−  шарикового.

Ротор турбокомпрессора кинематически не связан с  ротором свободной турбины.

На  коробке  приводов  модуля  турбокомпрессора  установлены  топливомасляный  агрегат  и
электростартер (

14

).

Для  соединения  между  собой  электростартера  и  турбокомпрессора  применяется  муфта
свободного хода. После запуска ГТДЭ муфта свободного хода отсоединяет электростартер
от турбокомпрессора.

К  заднему  корпусу  редуктора  крепится  опорный  фланец,  который  служит  корпусом  для
размещения  выводного  вала  и  муфты  свободного  хода.  Муфта  свободного  хода
рассоединяет редуктор (

6

) и выводной вал (

7

) после запуска двигателя АЛ - 31ФП.


1.7.

Работа
Воздух поступает через входное устройство в компрессор. В компрессоре воздух сжимается
и поступает в камеру сгорания.
В  камере  сгорания  происходит  перемешивание  сжатого  воздуха  с  топливом,  которое
распыляется  форсункой.  Образовавшаяся  топливовоздушная  смесь  воспламеняется  при
помощи  искры  от  свечи  зажигания  воспламенителя.  Для  улучшения  воспламенения
топливовоздушной  смеси  используется  кислородная  подпитка.  Кислородная  подпитка
выполняется через пусковое устройство. В результате сгорания топливовоздушной смеси в
камере сгорания повышается температура газового потока.
Газ поступает  на  турбину  компрессора. Турбина компрессора преобразует часть энергии
газового  потока  в  механическую  энергию,  которая  используется  для  привода  ротора
компрессора и агрегатов.
Свободная  турбина  преобразует  в  механическую  энергию  оставшуюся  часть  энергии
газового  потока.  Крутящий  момент,  развиваемый  свободной  турбиной,  передается  через
редуктор и выводной вал на ВКА.
Заторможенный и охлажденный газ через выхлопной патрубок отводится в атмосферу.



























































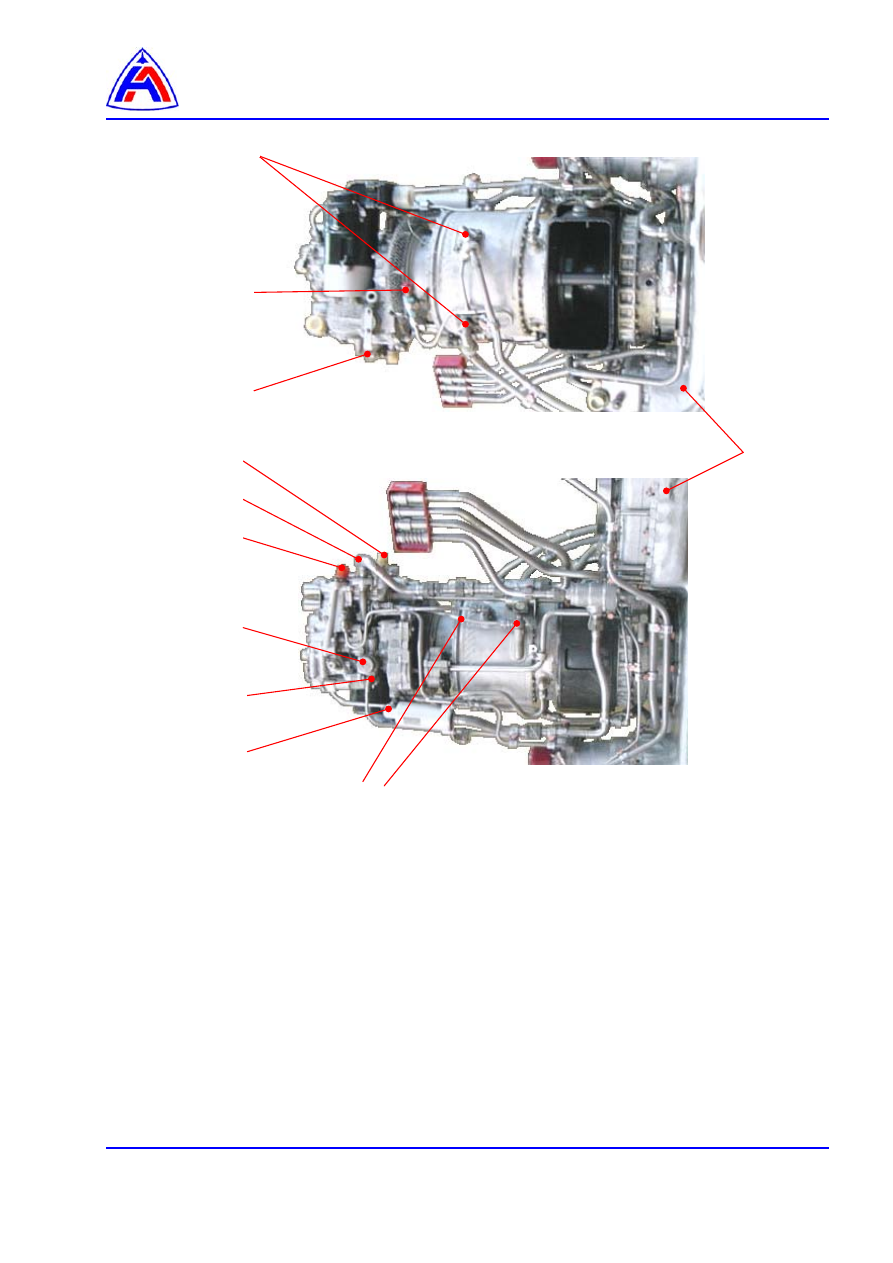

вид снизу



1 – клапан стравливания воздуха из топливной магистрали,
2 – пусковое устройство,
3 – штуцер слива топлива,
4 – штуцер подвода масла к агрегату 4030,
5 - штуцер подвода топлива к агрегату 4030,
6 – трубка дренажа топлива из агрегата 4030,
7 – штуцер дренажа топлива из камеры сгорания,
8 – масляный фильтр,
9 – штуцер кислородного обратного клапана,
10 – клапан стравливания воздуха из масляной магистрали,
11 – штуцер слива масла.





Рис. 1  ГТДЭ, установленный на ВКА

1

2

3

4

5

6

8

7

9

10

11

ВКА

Вид сверху









1     2

3









4









5

  9













    6

7

8

10

11

13

14

15

12

 1 -

коробка

 приводов







   6 –

ре

дукто

р

,





















  11 -

насос

 о

ткачк

и

 масла

  из

 р

едуктора

,



 агрега

то

в,















  7 -

вал

 выводной

,















   12 -

при

вод

 рег

ул

ятора

  ча

сто

ты

,









 2 –

компре

ссор

,









  8 -

ведущая

 ше

стер

ня





















 вращения

 св

об

од

ной

 ту

рбины

,



 3 -

камера

 сгорания

,











трансми

ссионн

ого

  привода

,





  13 -

привод

 агре

га

та

 4

030,















 4 -

ту

рбина

 компре

ссора

,



  9 -

пат

рубок

, вы

хло

пной

,













 14 –

эл

ектро

стар

тер

,





















 5 -

ту

рбина

 сво

б

од

ная

,

    10 -

пр

ивод

,























 15 –

пере

ходник

.

























































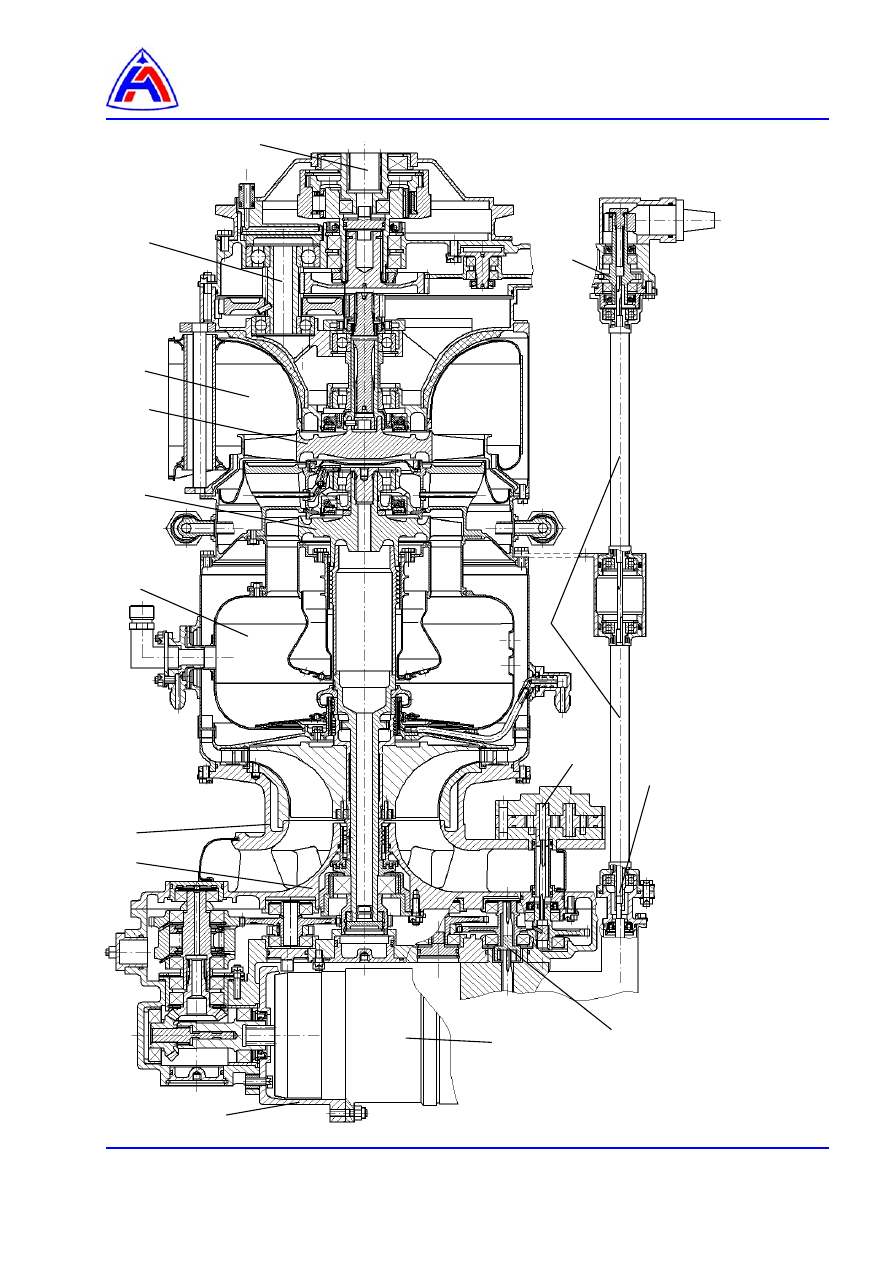

Рис

. 2.

Продольны

й

 разрез

 газот

ур

б

инног

о

 двигателя

  ГТДЭ

-11

7-

1М
