Двигатель АЛ-31ПФ. Руководство - часть 427









2.18.

Сдвиньте  ГТДЭ  вдоль  продольной  оси  до  выхода  из  зацепления  шлиц  рессоры.  Снимите
ГТДЭ вместе с маслоподводящей втулкой.

2.19.

Отвинтите болты крепления скоб трубопровода

3

. Снимите скобы.

2.20.

Отвинтите винт крепления фланца трубопровода

3

 к ГТДЭ.   Снимите трубопровод.

2.21.

Демонтируйте агрегат зажигания  СК-224-0,5  (

рис. 2

) с самолета (РЭ самолета).

3.

Монтаж

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, которые изложены
в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А.



3.2.

При  монтаже  электрических  соединителей  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

,

96-А-70-70-00-00А-710А-А

,

96-А-70-70-00-00А-730А-А

.

3.4.



Установите  агрегат  зажигания    СК-224-0,5 (

рис. 2

)  из  комплекта  ГТДЭ  на  самолет  (РЭ

самолета).

3.5.

Смажьте новые уплотнительные кольца 017-020-19-2-043 смазкой ЦИАТИМ-221. Установите
уплотнительные кольца в проточку ниппеля трубопровода

3

 (

рис. 1

).

3.6.

Установите  трубопровод

3

  на  ГТДЭ.  Навинтите  от  руки  винты  крепления  фланца

трубопровода

3

 к ГТДЭ.

Установите скобы крепления трубопровода

3

.

Установите под болты  крепления скоб новые контровочные шайбы
Завинтите болты крепления скоб. Законтрите.
Завинтите винты крепления фланца трубопровода

3

 к ГТДЭ. Законтрите.

3.8.

Смажьте  уплотнительные  резиновые  кольца  маслоподводящей  втулки  муфты  свободного
хода ГТДЭ тонким слоем смазки ЦИАТИМ-221.

3.9.

Проверьте свободу осевого перемещения рессоры привода ГТДЭ во фланце ВКА.

3.10.

Установите ГТДЭ на фланец  ВКА.

Совместите шлицы рессоры с впадинами шлиц выводного вала ГТДЭ и введите рессору в
зацепление  с  ним.  Для  совмещения  шлицев  рессоры  привода  и  выводного  вала  ГТДЭ
проворачивайте рукой рабочее колесо свободной турбины за лопатки.

3.11.

Установите колодки на фланец ГТДЭ и ВКА

Закрепите  колодки  лентой  хомута

15

  (

96-А-70-70-00-03А-920А-А)

  и  завинтите  гайку

14



тарированным ключом (приложите Мкр = 1,55 … 1,75 кгс·см) (

96-А-70-70-00-01А-920А-А

).

3.12.

Протрите штуцер

20

, гайку и ниппель трубопровода кислородной подпитки спиртом.

3.13.

Подсоедините  трубопровод  кислородной  подпитки  к  штуцеру

20

.  Завинтите  гайку

трубопровода. Законтрите.

3.14.

Нанесите тальк на поверхность резиновых уплотнений высоковольтных проводов.

3.15.

Подсоедините  два  высоковольтных  провода

16

  к  свечам  зажигания  и  агрегату  зажигания.

Подсоединение  к  свечам  производите  в    соответствии  с  имеющейся    прокладкой
высоковольтных проводов на ВКА (

рис. 3

).

Правая по полету свеча

2

  должна быть под углом 120°  к положению 0-0. Высоковольтный

провод

1

  к  левой  свече

2

  закрепите  скобами

4

  с  кронштейном

5

  к  фланцу  ГТДЭ  болтом

8



(контровочная шайба

9

 - 094.2403).

3.16.

Состыкуйте  электрожгут  термопары

13

(

рис. 1

) (Т-82К - замера  температуры  выходящего

газа) с электрожгутом коллектора проводов ВКА (

96-А-80-10-10-03А-920А-А

).

3.17.

Подсоедините трубопровод слива топлива из камеры сгорания и агрегата 4030 к штуцеру

6

.









Завинтите гайку трубопровода. Законтрите.

3.18.

Подсоедините трубопровод слива топлива к штуцеру

4

 и завинтите ключом.

3.19.

Подсоедините трубопровод подвода топлива к штуцеру

2

 и завинтите гайку трубопровода.

Законтрите.

3.20.

Состыкуйте соединитель

12

 с электростартером. Законтрите.

3.21.

Подсоедините электрожгут

10

 к ГТДЭ  и завинтите гайку соединителя. Законтрите.

3.22.

Сдвиньте  трубопровод

5

  по  телескопическому  соединению.  Состыкуйте  трубопровод

3

  с

трубопроводом

5

. Завинтите гайку трубопровода

3

 подвода масла к  ГТДЭ. Законтрите.

3.23.

Подсоедините трубопровод

 8

 подвода масла к датчику МСТВ-1.

Завинтите гайку трубопровода. Законтрите.

3.24.

Установите трубопровод

9

 откачки масла из ГТДЭ.

Навинтите гайку трубопровода

9

 от руки.

Установите скобы крепления трубопровода

9

.

 Установите под болты крепления скоб новые контровочные шайбы.

Завинтите болты крепления скоб. Законтрите.

Завинтите гайку трубопровода

9

 и законтрите.

3.26.

Подсоедините трубопровод выпуска воздуха (на ВКА) к штуцеру

11

.

Завинтите гайку соединения трубопровода. Законтрите.

3.27.

Подсоедините к соединителям на ГТДЭ электрожгуты (

рис. 1

):

–

18

 датчика ДТА-10

–

19

 агрегата 4030.

Завинтите гайки и законтрите.

4.

Заключительные работы

4.1.

Откройте перекрывной кран топливной системы самолета  (РЭ самолета).

4.2.

Отвинтите до упора штоки кранов консервации ГТДЭ и законтрите их (РЭ самолета).

4.3.

Удалите воздух из топливной и масляной полостей ГТДЭ (

96-А-72-00-00-01А-230А-А

).

4.4.

Выполните внутреннюю расконсервацию  ГТДЭ (

96-А-72-00-00-00А-820А-А, п. 2

).

4.5.

Выполните  проверку  и  при  необходимости  регулировку  автоматического  запуска  (

96-А-72-

00-00-01А-271А-А

).

Произведите измерение вибрации ВКА и ГТДЭ (

96-А-72-00-00-00А-369А-А

).

Проверьте герметичность соединений.

4.6.

Закройте люки самолета.

4.7.

Упакуйте  снятый  ГТДЭ  и  агрегат  зажигания  (

96-А-72-00-00-00А-835А-А

)  и  подготовьте  их    к

отправке













Рис

. 1

ГТДЭ

  Дем

онт

аж

 и

 мон

т

аж

 (

лист

 1

из

 2)

1

6



























1 -

ГТДЭ

2 -

штуцер подвода топлива

3 -

трубопровод подвода масла

4 -

штуцер слива топлива

5 -

трубопровод подвода масла

6 -

штуцер дренажа камеры сгорания и агрегата 4030

8 -

трубопровод подвода масла к датчику МСТВ-1

9 -

трубопровод откачки масла из ГТДЭ

10 -

электрожгут сигнализатора давления МСТ механизма

            отключения электростартера
11 -

штуцер выпуска воздуха из масляной полости ГТДЭ

12 -

соединитель электростартера

13 -

термопара Т-82К

14 -

гайка

15 -

хомут крепления ГТДЭ

16 -

провода высоковольтные от свечей зажигания и агрегата

             зажигания
18 -

электрожгут датчика ДТА-10

19 -

электрожгут агрегата 4030

20 -

штуцер обратного клапана кислородной подпитки

30 -

гайка клапана пробки

31 -

гайки трубопровода

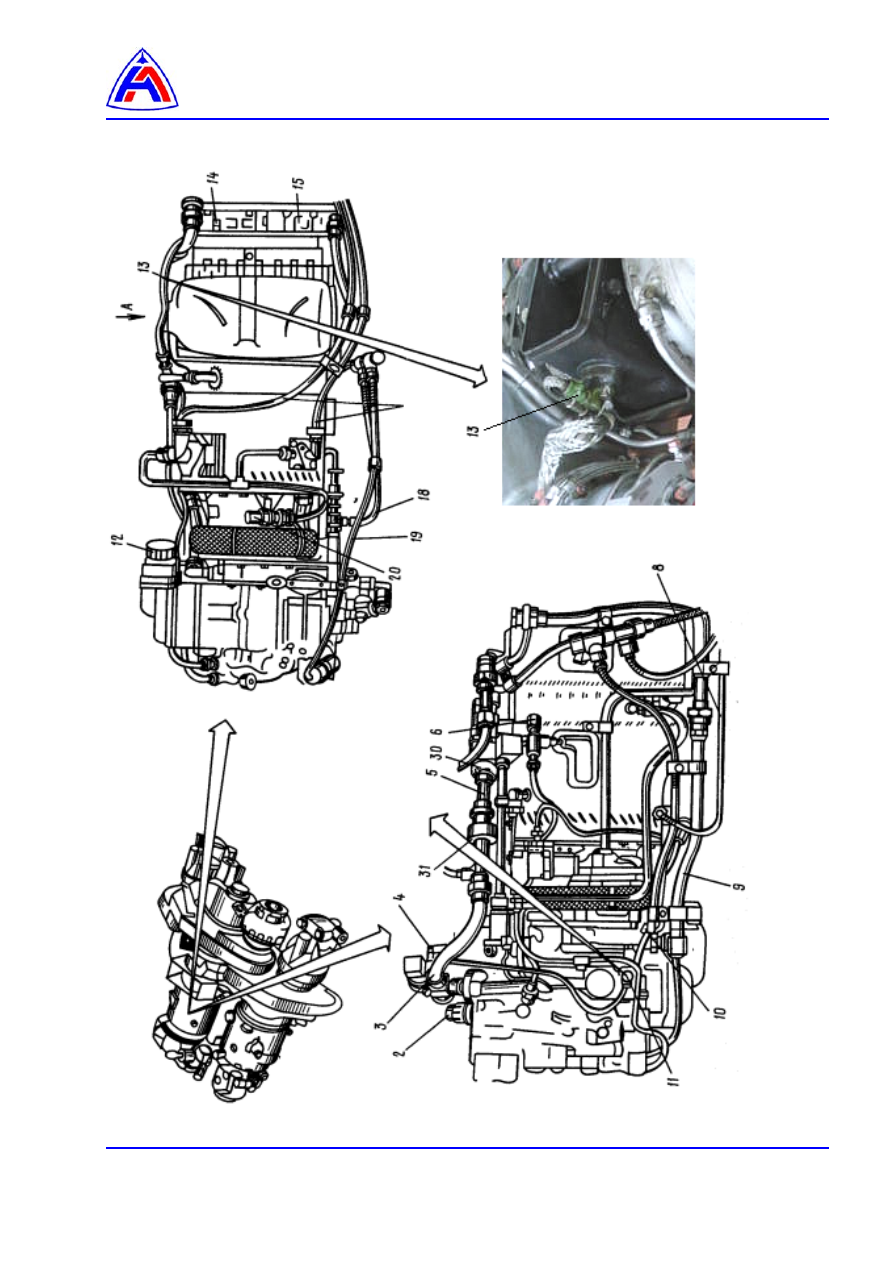

Рис. 1    ГТДЭ  Демонтаж и монтаж (лист 2 из 2)
