Двигатель АЛ-31ПФ. Руководство - часть 426


































































1 -

коробк

а

пр

ивод

ов





 агрегатов



2 -

компрессор



3 -

ка

мера

 сго

рания



4 -

турбина

 к

омпресс

ора



5 -

турбина

 свобод

ная



6 -

ред

ук

тор



7 -

вал

 вы

вод

ной



8 -

вед

ущая

 шестерня





 трансмисси

онного





 привода



9 -

патрубок

,

выхлопной



10 -

привод







трансмиссионный



11 -

насос

 отк

ачк

и

 масла



из





 ред

ук

то

ра



12 -

привод

 ре

гул

ятора



частоты

 вращ

ения







 свобод

ной



13 -

привод

 агрегата



403

0

14 -

эл

ек

тростартер



15 -

пе

р

ехо

д

ник

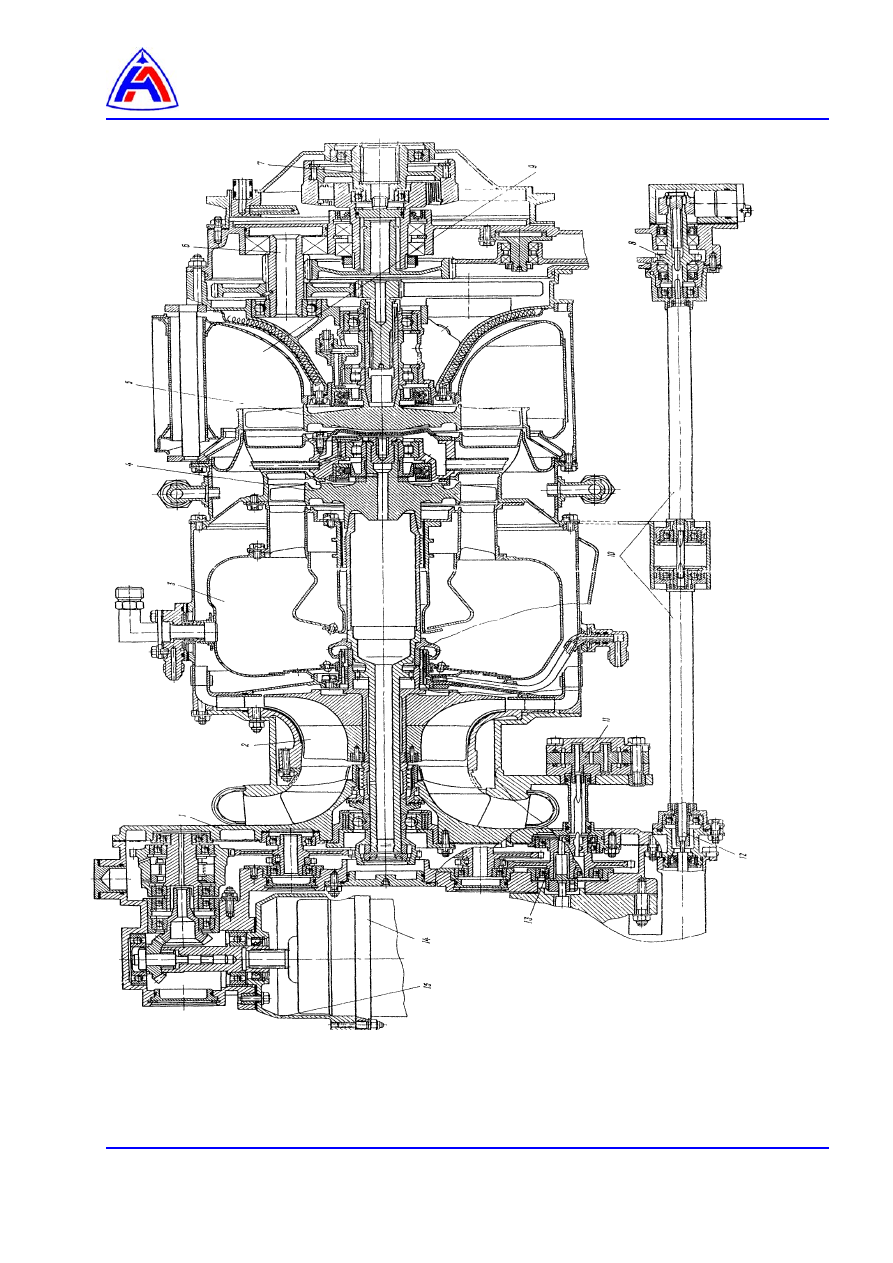

Рис

. 1

Газо

турб

инн

ый

 двигатель

 ГТД

Э











Газотурбинный двигатель ГТДЭ. Демонтаж и монтаж.

Содержание



Ссылки ……………………………………………………………………………………………..……..

1



Предварительные требования………………………………………………………………..…….

1







Требуемые условия …………………………………………………………………………...

1







Вспомогательное оборудование ………………………………………………………….…

1







Материалы, расходные материалы и неремонтируемые изделия …………………...

2







Запасные части …………………………………………………………………………….…..

2







Условия обеспечения безопасности ……………………………………………………..…

2





Процедура …………………………………………………………………………………………..

2

 1



Подготовительные работы……………………………………………………………………

2



 2



Демонтаж…………………….. ………….. …………………………………………………….

3



 3



Монтаж………………………………….. ……………………………………………………….

4



 4



Заключительные работы……………….. …………………………………………………….

5



Перечень рисунков

1  ГТДЭ. Демонтаж и монтаж (листов 2) ……..........…......................................................

6

,

7



2

Подсоединение высоковольтных проводов к свечам ГТДЭ……………………………..

8



3

Подсоединение высоковольтных проводов к агрегату зажигания……………………..

8



Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-01А-920А-А

Резьбовые соединения.  Тарированная затяжка

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-70-70-00-03А-920А-А

Ленточный хомут.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя.



96-А-72-00-00-01А-271А-А

Регулировка автоматического запуска.

96-А-72-00-00-00А-369А-А

Измерение вибрации ВКА и ГТДЭ.

96-А-72-00-00-00А-810А-А

Внутренняя консервация двигателя (ВКА) с прокруткой роторов.

96-А-72-00-00-00А-820А-А

Внутренняя расконсервация двигателя (ВКА).

96-А-72-00-00-00А-835А-А

Двигатель – Распаковка и упаковка.

96-А-80-10-10-03А-920А-А

Термопара Т-82К.  Демонтаж и монтаж

Предварительные требования

Требуемые условия:

Вспомогательное оборудование: нет













Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольца  ОСТ1 00980-80:

006-009-19-2-043
008-011-19-2-043
017-020-19-2-043
022-026-25-2-043




1 шт
2 шт.
3шт
4 шт.

Шайба конгтровочная 094.2403



1 шт.

Салфетки х/б

2

шт.

Уплотнительное  кольцо 095.3029


 1

шт.



Бензин НЕФРАС  С2-80/120
ТУ 38.401-67-108-92

 0,5

л

Проволока ГОСТ 18143-72

0,6 ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т




1 м
1 м

Смазка ЦИАТИМ-221  ГОСТ 9433-80



20 г

Плёнка полиэтиленовая ГОСТ 10354-82



0,5 м

2



Шпагат технический ГОСТ 17308-88



1,5 м.

Спирт этиловый ректификованный
ГОСТ 18300-72




25 г

Эмаль КО-813     104.03 ТУ 52



150 г

Тальк ТРПВ  ГОСТ 19729-74



20 г

Запасные части:

Номенклатура

Идентификационный номер

Количество

Газотурбинный двигатель (ГТДЭ)



По потребности

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы

1.1.

Выполните внутреннюю консервацию ГТДЭ (

96-А-72-00-00-00А-810А-А, п. 3

).

ВНИМАНИЕ!

ПРИ  ДЕМОНТАЖЕ  ГТДЭ  ПО  НЕИСПРАВНОСТИ,  ИСКЛЮЧАЮЩЕЙ
ВОЗМОЖНОСТЬ

ПРОКРУТКИ

РОТОРА

ГТДЭ,

ВНУТРЕННЮЮ

КОНСЕРВАЦИЮ  НЕ  ВЫПОЛНЯЙТЕ,  СРОК  СОХРАНЯЕМОСТИ  В  ЭТОМ
СЛУЧАЕ - 1 месяц.

1.2.

Запишите  в  паспорте  ГТДЭ  причину  и  дату  демонтажа,  наработку,  дату  консервации  и
упаковки.

1.3.

Откройте люк самолета АГРЕГАТЫ ВКА (

30-И-11-22-00-00А-031А-А

).

1.4.

Закройте  перекрывной  кран  топливной системы  самолета  (РЭ самолета).









1.5.

Расконтрите и заверните до упора штоки кранов консервации ГТДЭ (РЭ самолета).

1.6.

Распакуйте устанавливаемый ГТДЭ.

1.7.

Осмотрите на отсутствие механических повреждений:
–

шлицы рессоры ВКА и выводного вала ГТДЭ

–

сопрягаемые поверхности фланца ВКА и ГТДЭ

–

резиновые  уплотнительные  кольца  на  маслоподводящей  втулке  смазки  муфты
свободного хода, которая расположена во фланце ГТДЭ

1.8.

Проверьте легкость вращения выводного вала ГТДЭ. Вращение должно быть плавным, без
заеданий.

2.

Демонтаж

2.1.

При  демонтаже  агрегата  и  трубопроводов  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.

При  демонтаже  электрических  соединителей  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

,

96-А-70-70-00-00А-730А-А

.

2.3.

Отвинтите гайки соединителей электрожгутов на ГТДЭ (

рис. 1

):

–

18

 датчика ДТА-10

–

19

 агрегата 4030 и отстыкуйте его от ГТДЭ.

2.4.

Отвинтите болты крепления скоб трубопровода

9

 и снимите скобы.

2.5.

Отвинтите гайки трубопровода

9

 и снимите трубопровод.

2.6.

Отвинтите гайку трубопровода

 8

. Отсоедините трубопровод.

2.7.

Отвинтите гайку трубопровода

3

.

Сдвиньте трубопровод

5

 по телескопическому соединению и отсоедините от трубопровода

3

. Клапан-пробка закроется.

Отвинтите гайку трубопровода выпуска воздуха от штуцера

11

. Отсоедините трубопровод.

2.8.

Отвинтите  гайку  соединителя  электрожгута

10

  сигнализатора  давления  МСТ  механизма

отключения электростартера и отстыкуйте его от ГТДЭ.

2.9.

Отстыкуйте соединитель

12

 от электростартера.

2.10.

Отвинтите  гайку  трубопровода  подвода  топлива  к  штуцеру

2

  агрегату 4030.  Отсоедините

трубопровод.

2.11.

Отвинтите  гайку  трубопровода  слива  топлива  в  бак  самолета  от  штуцера

4

.  Отсоедините

трубопровод.

2.12.

Отвинтите  гайку  трубопровода  слива  топлива  из  камеры  сгорания  и  агрегата 4030 от
штуцера

6

. Отсоедините трубопровод.

2.13.

Отсоедините два высоковольтных провода

16

 зажигания.

2.14.

Расконтрите и отвинтите болт

8

 (

рис. 3

) крепления кронштейна

5

. Отсоедините кронштейн

5



крепления скоб

4

 от фланца  ГТДЭ.

2.15.

Отсоедините электрожгут коллектора проводов ВКА от электрожгута термопары

13

(

рис. 1

)

Т-82К (

96-А-80-10-10-03А-920А-А

).

2.16.

Отвинтите  гайку  трубопровода  кислородной  подпитки  от  штуцера

20

.  Отсоедините

трубопровод

2.17.

Отвинтите  гайку

14

  хомута

15

  крепления  ГТДЭ.  Придерживайте  ГТДЭ    и  снимите  хомут  и

колодки.
