Автомат запуска двигателя АПД-99.









3.7.

Встречный запуск двигателя в воздухе и запуск на выбеге (табл. 6)

Автоматы защиты – включены.

Переключатель  рода  работы – в  произвольном  положении,  контакты  положения  шасси –

замкнуты («плюс» на контактах Х13:11, Х13:12).

РУД в положении МГ.

Таблица 6    Встречный запуск двигателя в воздухе и запуск на выбеге

Время работы агрегатов

Положени

е

 элементов

 управления

,

уча

ст

вующ

их

 в

 выполне

нии

 данной



програ

ммы



Ном

ер

 кон

такта

 и

 ха

рак

теристика



сигнал

ов

, п

ост

уп

ающ

их

 с



элементов

 управления



Наименование

команды

(агрегаты)

Ном

ер

 кон

такта

, на

 который



выдае

тся

 команда



Начало

Конец

Возможно

 отключ

ен

ие



1. Агрегат
зажигания
двигателя

Х4:15

Х4:16

Поступление
сигнала

от

КРД
(поступление
"плюса"

на

контакт
Х13:15)

Снятие
сигнала

от

КРД  (снятие
"плюса"

с

контакта
Х13:15)

2. Электромагнит

кислородного
клапана двигателя

Х4:14



3. Сигнал ЗАПУСК Х35:3



4. "+27 В" в

систему БУР

Х35:2



Поступление

 сигнал

а

 встречног

о

 зап

уска

 от



КРД



"Плюс"  на
контакте
Х13:15

5. "+27 В" на

включение насоса
запуска

Х4:22











Автомат запуска двигателя АПД-99.









Примечания:

1.

Работа  программного  устройства  А1  автомата  на  режимах  “Запуск  двигателя  на  земле”,
“Холодная  прокрутка  двигателя”  и  “Холодная  прокрутка  стартёра”  начинается  с  момента
получения сигналов об открытии створки выхлопа ГТДЭ ("плюс" на контакте Х4:41).

2.

Блокировки включения кнопки “ЗАПУСК”:

а)  Автомат обеспечивает блокировку повторного или длительного включения кнопки “ЗАПУСК”

на  земле  через  1с  от  начала  и  до  окончания  всего  цикла  своей  работы  по  осуществлению
режимов: "Запуск двигателя на земле", (

табл. 1

), "Холодная прокрутка двигателя" (

табл. 2

) и

"Холодная прокрутка стартёра" (

табл. 3

).

б)  Автомат  обеспечивает  блокировку  включения  кнопки  “ЗАПУСК”  на  земле  и  в  воздухе  при

наличии сигнала “

n

2



≥ 53 %” ("плюс" на контакте Х13:23).

в)  Автомат  обеспечивает  блокировку  включения  кнопки  “ЗАПУСК”  в  воздухе  при  наличии

сигнала с замкнутых контактов положения шасси ("плюс" на контакте Х13:11).

3.

Условия  прекращения  режимов  "Запуск  двигателя  на  земле", (

табл. 1

), "Холодная  прокрутка

двигателя" (

табл. 2

) и "Холодная прокрутка стартёра" (

табл. 3

).

а)  Автомат обеспечивает принудительное прекращение в любой момент времени режимов п. 3

при кратковременном размыкании контактов кнопки “СТОП” (снятие "плюса" с контакта Х13:6).
При  этом  автомат  выключает  работающие  устройства  и  через 10 секунд  включает
электромеханизм створки выхлопа ГТДЭ на закрытие.

При  нажатии  кнопки  “СТОП”  до 25 секунд  от  начала  работы  автомата  в  режиме  "Запуск
двигателя на земле" время выдачи сигнала на включение электромеханизма створки выхлопа
ГТДЭ на земле не регламентируется.

б)  Автомат обеспечивает автоматическое прекращение режимов: "Запуск двигателя на земле",

(

табл. 1

) и "Холодная прокрутка двигателя" (

табл. 2

) по следующим параметрам:

–  по минимальному давлению масла ГТДЭ (сигнал "Р

М МИН ГТДЭ

" - "плюс" на контакт Х13:33);

–  по максимальной температуре за турбокомпрессором ГТДЭ (сигнал "Т

МАКС ГТДЭ

" - "плюс" на

контакт Х13:24);

Прекращение  режимов  по  сигналу  "Р

М  МИН  ГТДЭ

"  – после 10 секунд  работы  программного

устройства автомата.

После  прекращения  режимов  по  сигналу  "Р

М  МИН  ГТДЭ

"  или  "Т

МАКС  ГТДЭ

"  автомат  выключает

работающие устройства и через 10 секунд включает электромеханизм створки выхлопа ГТДЭ на
закрытие,  при  этом  автомат  обеспечивает  блокировку  прохождения  повторной  команды  от
кнопки “ЗАПУСК”. Для разблокировки автомата и осуществления повторного включения режимов
необходимо предварительно нажать на кнопку “СТОП”.

4.

После  прекращения  любой  программы  в  любой  момент  времени  автомат  должен  быть  готов  к
следующему запуску не более чем через 1 с.

5.

Автомат  обеспечивает  блокировку  включения  аварийного  слива  топлива.  При  поступлении
сигнала  блокировки ("плюс"  на  контакте  Х13:30)  снимается  напряжение  питания  с
электромагнита клапана аварийного слива топлива (Х4:31).

6.

При  поступлении  сигнала  от  сигнализатора  числа  М  или  высоты  Н ("плюс"  на  контакте  Х13:26)
автомат выдает напряжение питания на электромагнит изменения темпа сброса (Х4:32).

7.

Автомат  выдает  сигнал  на  электромагнит  прикрытия  створок  РС (X4:35) на  посадке  при
отсутствии сигнала "n

2



≥ 91,5 % или включение форсажа" (снятие "плюса" с контакта Х13:25) при

замыкании  контакта  сигнализатора  скорости  и  выпущенного  положения  шасси ("плюс"  на
контакте Х13:29).



Автомат запуска двигателя АПД-99.









8.

Автомат обеспечивает блокировку включения электромагнита клапана броска топлива (Х4:8) по
сигналу "n

2



≥  35  %"  (разрешение  включения  при "n

2

<



35 %", т.е.  до  поступления  "плюса"  на

контакт Х13:13).

9.

Автомат  исключает  выдачу  разрешения  КРД  на  включение  автоматического  запуска  на  выбеге
(Х4:18) во время автоматического запуска по РУД.

10.  Автомат обеспечивает блокировку включения встречного запуска по сигналу (+27 В) от системы

КИСС (Х13:57) в течение 15 секунд – цикл не проходит при наличии указанного сигнала.



Автомат запуска двигателя АПД-99.























































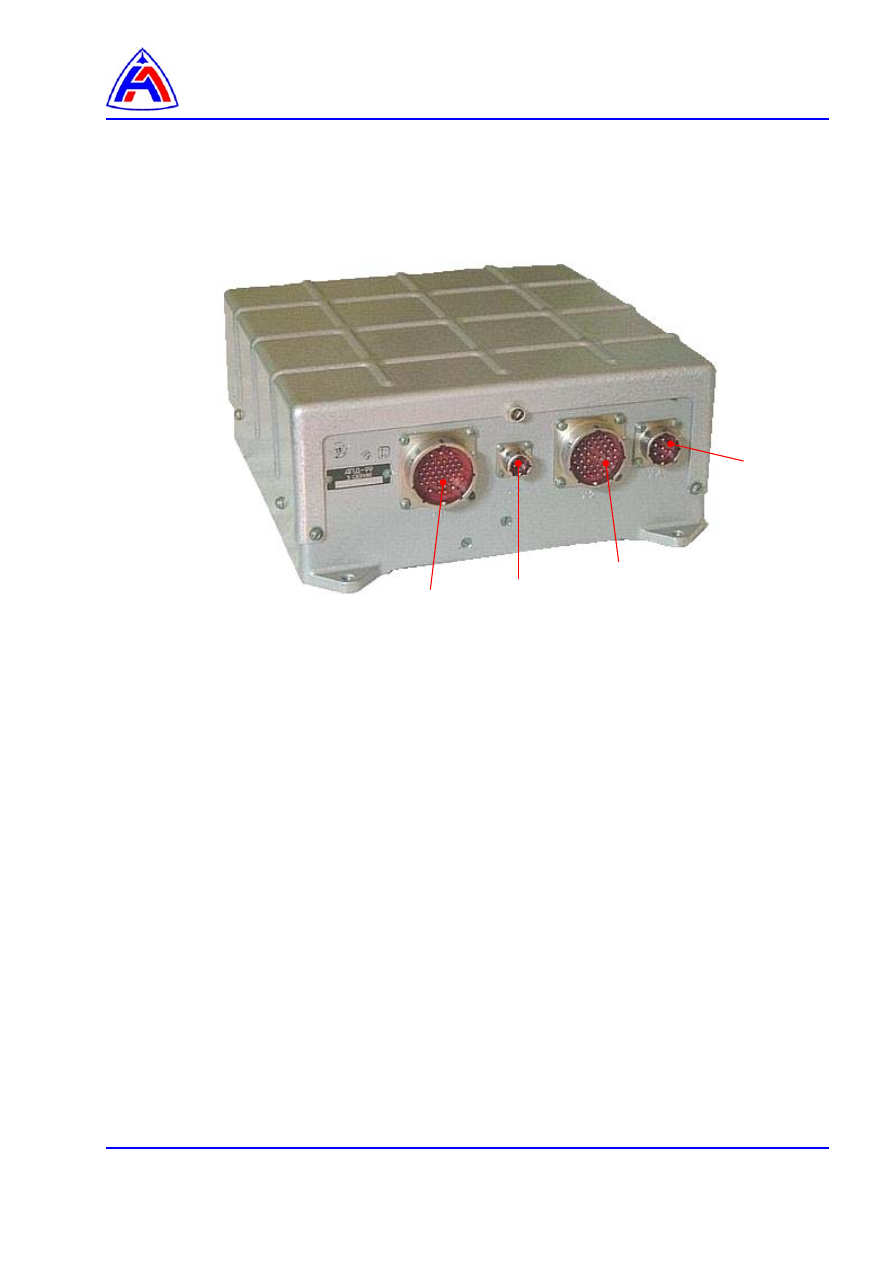

Х1, Х2, Х3, Х4 – разъемы.



Рис. 1 Автомат АПД-99 5 серии



Х1

Х2

Х3

Х4
