Двигатель АЛ-31ПФ. Руководство - часть 417







Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура:

1.

Подготовительные работы

1.1.

Откройте люк «АГРЕГАТЫ ВКА» (

30-И-11-22-00-00А-031А-А

).

1.2.

Демонтируйте гибкий вал (

96-А-83-00-00-00А-920А-А

).



2.

Демонтаж

2.1.

При демонтаже клапана руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-

920А-А

.

2.2.

Расконтрите и отвинтите винты (

2, рис. 1

) крепления клапана.

2.3.

Снимите клапан (

1

) с двигателя. Снимите кольцо 49-1,5.

2.4.

Закройте отверстие патрубка полиэтиленовой пленкой. Закрепите пленку шпагатом.



3.

Монтаж

3.1.

Осмотрите  устанавливаемый  клапан.  Механические  повреждения  не  допускаются.  Клапан
должен плотно прилегать к седлу. Проверьте клапан на открывание: при нажатии на клапан,
он должен открываться плавно, без заеданий.

3.2.

При  монтаже  клапана  руководствуйтесь  требованиями,  изложенными  в

96-А-70-70-00-00А-

920А-А

,

96-А-70-70-00-00А-710А-А

.

3.3.

Снимите полиэтиленовую пленку с отверстия патрубка.

3.4.

Установите новое кольцо 49-1,5 и клапан (

1

) на фланец патрубка клапана.

3.5.

Завинтите  винты и затяните винты (

2

).

Законтрите винты проволокой.



4.

Заключительные работы.

4.1.

Произведите монтаж гибкого вала (

96-А-83-00-00-00А-920А-А

).

4.2.

Закройте люки самолета.

4.3.

Подготовьте к отправке снятый клапан.























































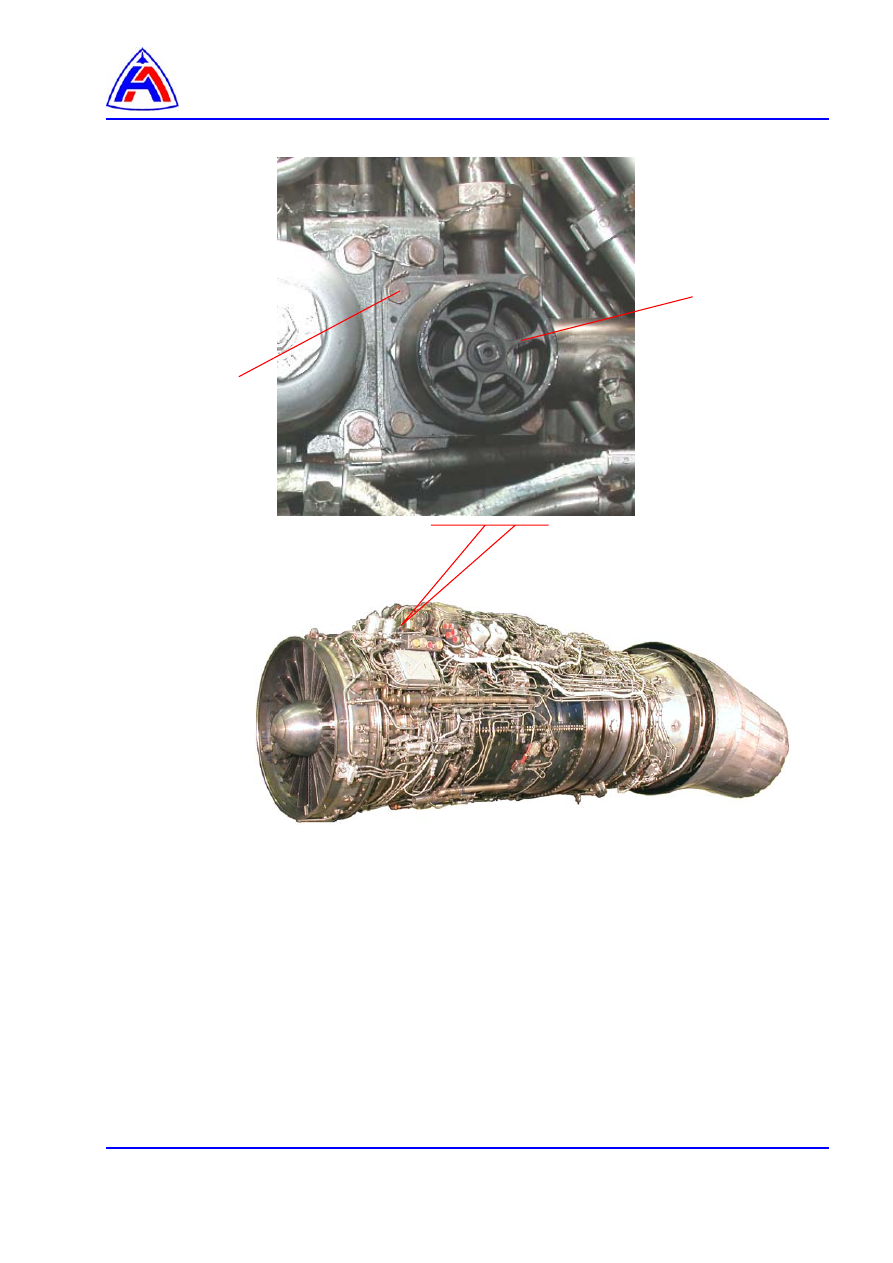

1 – клапан суфлирования компрессора
2 – винт






Рис. 1   Клапан суфлирования компрессора

Демонтаж и монтаж



2

1







Клапан суфлирования турбины.

Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



 4

Заключительные работы ……………………………………………..…………………………

2




Перечень рисунков

 1

Клапан суфлирования турбины. Демонтаж и монтаж ….…………………………………..

3





Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж



Предварительные требования

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Пленка полиэтиленовая
ГОСТ 10354-82

 0,3

м

2



Проволока  ГОСТ 18143-72

0,8-ТС-12Х18Н9Т




0,5 м

Шпагат технический ГОСТ 17308-88



0,5 м

Прокладка   104.13.03.084



1 шт.


Запасные части:

Номенклатура

Идентификационный номер

Количество

Клапан суфлирования турбины
   99.31.08.000



По потребности









Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура:



1.

Подготовительные работы

1.1.

Откройте люк для доступа к клапану суфлирования турбины (

30-И-11-22-00-00А-031А-А

).

1.2.

Осмотрите устанавливаемый клапан – механические повреждения не допускаются.



2.

Демонтаж (

рис. 1

)

2.1.

При демонтаже клапана руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-

920А-А

.

2.2.

Расконтрите и отвинтите гайки крепления клапана.

2.2.

Снимите клапан  и прокладку с патрубка.

2.3.

Закройте отверстие патрубка полиэтиленовой пленкой. Закрепите пленку шпагатом



3.

Монтаж

3.1.

Осмотрите устанавливаемый клапан. Механические повреждения не допускаются. Клапан
должен плотно прилегать к седлу. Проверьте клапан на открывание: при нажатии на клапан,
он должен открываться плавно, без заеданий.

3.2.

При монтаже клапана руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-

920А-А

,

96-А-70-70-00-00А-710А-А

.

3.3.

Снимите полиэтиленовую пленку с отверстия патрубка.

3.4.

Установите клапан с новой прокладкой 104.13.03.084 на патрубок.

3.5.

Завинтите гайки крепления клапана. Затяните гайки и законтрите их проволокой.



4.

Заключительные работы

4.1.

Закройте люки самолета.

4.2.

Подготовьте к отправке снятый клапан
