Двигатель АЛ-31ПФ. Руководство - часть 416









Сигнализатор давления системы наддува опор.

Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



 4

Заключительные работы ……………………………………………..…………………………

2




Перечень рисунков

 1

Сигнализатор давления системы наддува опор. Демонтаж и монтаж ….………………

3









Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-70-70-00-00А-730А-А

Соединение  электрических  соединителей  с  датчиками.  Нанесение
обмотки.

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Предварительные требования


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Пленка полиэтиленовая
ГОСТ 10354-82

 0,3

м

2



Проволока  ГОСТ 18143-72:

−  0,6-ТС-12Х18Н9Т

−  0,8-ТС-12Х18Н9Т




0,3 м
0,2 м

Шпагат технический ГОСТ 17308-88



0,5 м











Запасные части:

Номенклатура

Идентификационный номер

Количество

Сигнализатор  МСТ-6,5А



По потребности



Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета





Процедура:

1.

Подготовительные работы

1.1.

Откройте  на самолете  люк  для доступа к сигнализатору давления системы наддува опор
(

30-И-11-22-00-00А-031А-А

).

1.2.

Осмотрите устанавливаемый сигнализатор давления. Повреждения не допускаются

2.

Демонтаж

2.1.

При  демонтаже  сигнализатора  и  трубопроводов  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.

При демонтаже электрических соединителей руководствуйтесь требованиями, изложенными
в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-00А-710А-А

,

96-А-70-70-00-00А-730А-А

.

2.3.

Расстыкуйте электрический соединитель (

1, рис. 1

).

2.4.

Отвинтите гайку (

5

) трубопровода (

4

) от сигнализатора (

6

).

2.5.

Отвинтите гайку (

3

) и снимите сигнализатор (

6

) с кронштейна (

2

).

3.

Монтаж

3.1.

При  монтаже  сигнализатора  и  трубопроводов  руководствуйтесь  требованиями,
изложенными  в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-

710А-А

.

3.2.

При монтаже электрических соединителей руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

,

96-А-70-70-00-00-710А-А

,

96-А-70-70-

00-00А-730А-А

.

3.3.

Монтаж сигнализатора давления:
−  установите сигнализатор на кронштейн (

2

);

−  подсоедините трубопровод (

4

);

−  затяните соединения и законтрите.

3.4.

Состыкуйте электрический соединитель (

1

) и законтрите.

4.

Заключительные работы

4.1.

Закройте  люки самолета.

4.2.

Подготовьте к отправке снятый сигнализатор.
























































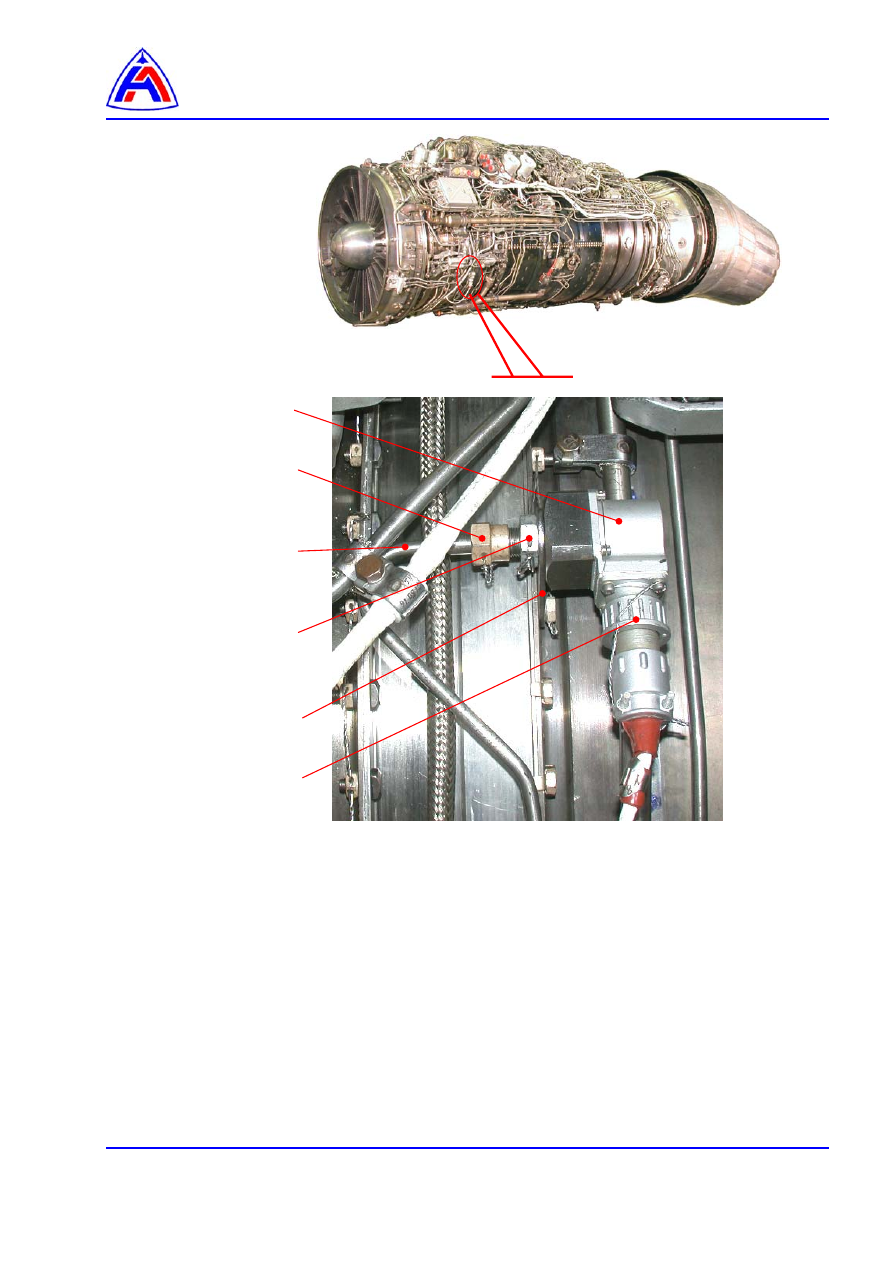

1 - соединитель;
2 - кронштейн;
3 - гайка;
4 - трубопровод;
5 - гайка трубопровода;
6 – сигнализатор давления МСТ 6,5.





Рис. 1  Сигнализатор давления системы наддува опор

Демонтаж и монтаж.



6

5

4

3

2

1







Клапан суфлирования компрессора.

Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



 4

Заключительные работы ……………………………………………..…………………………

2




Перечень рисунков

 1

Клапан суфлирования компрессора. Демонтаж и монтаж ….……………………………

3






Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-83-00-00-00А-920А-А

Гибкий вал. Демонтаж и монтаж.



Предварительные требования

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Пленка полиэтиленовая
ГОСТ 10354-82

 0,3

м

2



Проволока  ГОСТ 18143-72

0,8-ТС-12Х18Н9Т




0,5 м

Шпагат технический ГОСТ 17308-88



0,5 м

Кольцо 49-1,5 ОСТ 1 10293-71



1 шт.


Запасные части:

Номенклатура

Идентификационный номер

Количество

Клапан суфлирования компрессора
99.31.09.000



По потребности
