Центробежный суфлер.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



 4

Заключительные работы ……………………………………………..…………………………

3




Перечень рисунков

 1

Центробежный суфлер. Демонтаж и монтаж ….………………………………

4





Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

96-А-73-50-00-00А-920А-А

Насос плунжерный НП – 160Д. Демонтаж и монтаж



Предварительные требования


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо   ОСТ 1 00980-80

−  058-062-25-2-043

−  080-086-25-2-043

−  013-016-19-2-043




1 шт.
1 шт.
4 шт.

Проволока 0,8-ТС-12Х18Н10Т
   ГОСТ 18143-72

 1

м

Смазка ЦИАТИМ-221  ГОСТ 9433-80



30 г



Запасные части:

Номенклатура

Идентификационный номер

Количество

Центробежный суфлер



По потребности










Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности



Процедура:

1.

Подготовительные работы

1.1.

Демонтируйте двигатель с самолёта (

96-А-72-00-00-00А-920А-А

).

1.2.

Демонтируйте НП-160Д (

96-А-73-50-00-00А-920А-А

).

2.

Демонтаж (

рис. 1

)

2.1.

При демонтаже агрегата и трубопроводов руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.

Расконтрите  и  отвинтите  четыре  гайки  (

2

)  крепления  центробежного  суфлёра  (

1

)  к  корпусу

КДА.

2.3.

Осторожно снимите центробежный суфлер в сборе с трубопроводом (

10

) со шпилек.

2.4.

Расконтрите и отвинтите две гайки (

9

) крепления трубопровода (

10

) к корпусу КДА. Снимите

трубопровод (

10

) с центробежного суфлера.

3.

Монтаж

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, изложенными в

96-

А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А

.

3.2.

Произведите  осмотр  внутренних  полостей  устанавливаемого  центробежного  суфлёра  и
корпуса  КДА.  Загрязнения  и  посторонние  предметы  не  допустимы.  Проверните  ротор
суфлёра - вращение должно быть легким, без постороннего шума.

3.3.

Монтаж трубопровода (

10

) на центробежный суфлер.

−  установите  на  ниппели  трубопровода  (

10

)  четыре  новых    уплотнительных  кольца 013-

016-19-2-043,

−  нанесите смазку на уплотнительные кольца,
−  подсоедините трубопровод (

10

) к центробежному суфлеру,

−  затяните соединения и законтрите контровочной проволокой.

3.4.

Монтаж центробежного суфлера:
−  Установите  на  центробежный  суфлер  новые  уплотнительные  кольца  (

5

) 058-062-25-2-

043 и (

4

) 080-085-25-2-043,

−  Нанесите смазку на уплотнительные кольца,
−  Введите центробежный суфлер и ниппель трубопровода (

10

) в отверстия КДА,

−  установите центробежный суфлер на фланец корпуса КДА,
−  подложите шайбы (

3

) под гайки крепления суфлера,

−  навинтите гайки (

2

) крепления суфлера,

−  затяните гайки (

2

) и законтрите попарно контровочной проволокой.







4.

Заключительные работы

4.1.

Произведите монтаж насоса НП-160, (

96-А-73-50-00-00А-920А-А

).

4.2.

Произведите монтаж двигателя на самолёт, (

96-А-72-00-00-00А-920А-А

).

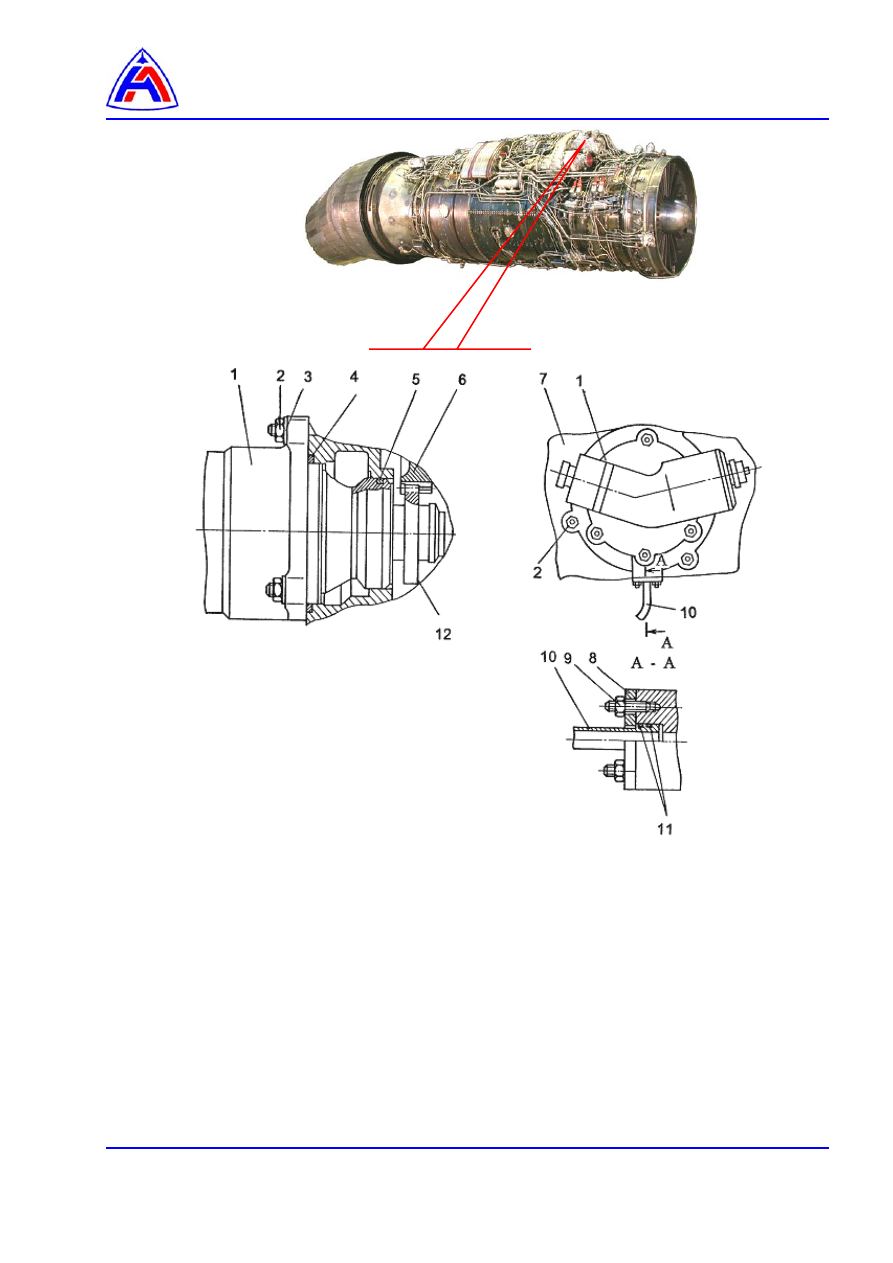

1 – центробежный суфлер,
2, 9 – гайка,
3 – шайба,
4, 5, 11 – кольцо уплотнительное,
6 – шестерня КДА,
7 – корпус КДА,
8 – фланец,
10 – трубопровод слива масла из центробежного суфлера,
12 – шестерня центробежного суфлера.



Рис. 1    Центробежный  суфлёр    Демонтаж и монтаж
