Двигатель АЛ-31ПФ. Руководство - часть 413

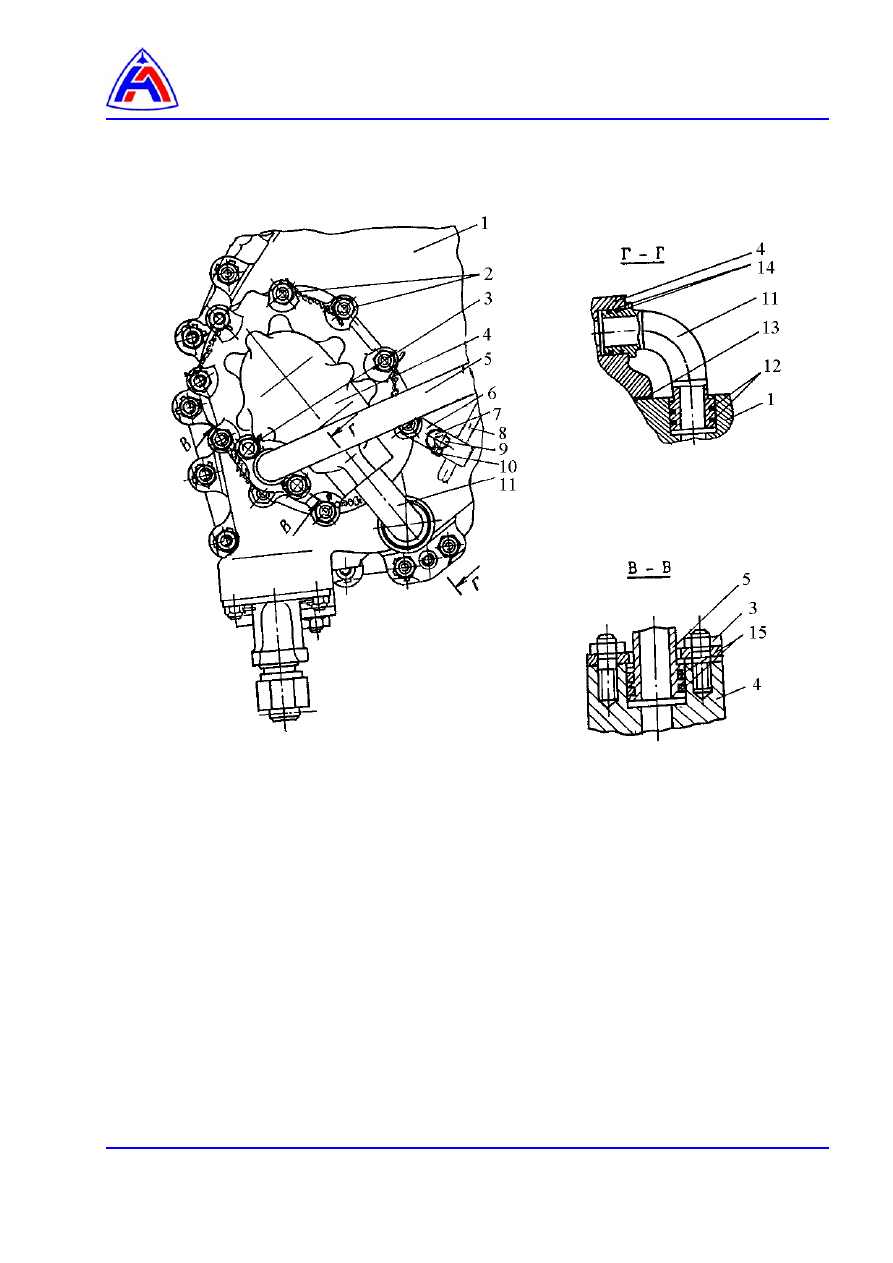

1 – корпус ВКА,
2, 3 – гайки,
4 – насос откачки масла из ВКА,
5 – трубопровод откачки масла из насосов,
6 – кронштейн,
7 – скоба,
8 – трубопровод дренажа,
9 – болт,

10 – шайба,
11 – заборник,
12, 14, 15 – уплотнительные кольца,
13 – прокладка.




Рис. 1   Насос  откачки масла из ВКА.    Демонтаж и монтаж.









Дополнительный сливной бачок.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ……………………………………………………………………………..

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



 4

Заключительные работы ……………………………………………..…………………………

2




Перечень рисунков

 1

Дополнительный сливной бачок. Демонтаж и монтаж…………………………………

3







Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-02А-130А-А

Запуск двигателя

96-А-72-00-00-03А-130А-А

Выключение двигателя



Предварительные требования


Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока 0,8-ТС-12Х18Н9Т
ГОСТ 18143-72

 0,7

м

Пленка полиэтиленовая
ГОСТ 10354-82

 0,3

м

2



Шпагат технический
ГОСТ 17308-88

 1

м









Запасные части:

Номенклатура

Идентификационный номер

Количество

Сливной бачок 99.13.18.260



По потребности


Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура:

1.

Подготовительные работы

1.1.

Откройте люк для доступа к дополнительному сливному бачку (

30-И-11-22-00-00А-031А-А

).

2.

Демонтаж

2.1.

При демонтаже бачка и трубопроводов руководствуйтесь требованиями, изложенными в

96-

А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.

Отвинтите гайку крепления трубопровода (

5, рис. 1

).

2.3.

Отвинтите гайку крепления трубопровода (

2

).

2.4.

Отвинтите болты (

1

) крепления бачка, снимите бачок.

3.

Монтаж

3.1.

При монтаже агрегатов и трубопроводов руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А

.

3.2.

Снимите заглушки и слейте масло из внутренних полостей сливного бачка.

3.3.

Осмотрите устанавливаемый бачок. Механические повреждения не допускаются.

3.4.

Монтаж дополнительного сливного бачка (

3

):

−  установите дополнительный сливной бачок (

3

) на двигатель, состыковав штуцеры с

ниппелями трубопроводов (

2, 5

);

−  установите на бачок кронштейн крепления скобы электрожгута;
−  завинтите болты (

1

) крепления сливного бачка;

−  затяните болты  и законтрите проволокой.

3.5.

Завинтите гайку трубопровода (

2

). Затяните соединение  и законтрите проволокой.

3.6.

Завинтите гайку трубопровода (

5

). Затяните соединение   и законтрите проволокой.

4.

Заключительные работы

4.1.

Закройте люки самолета.

4.2.

Произведите запуск двигателя (

96-А-72-00-00-02А-130А-А

). На режиме малого газа

проверьте герметичность соединений бачка (

96-А-70-70-00-02А-920А-А, п. 4

). Выключите

двигатель (

96-А-72-00-00-03А-130А-А

).

4.3.

Подготовьте к отправке сливной бачок.






















































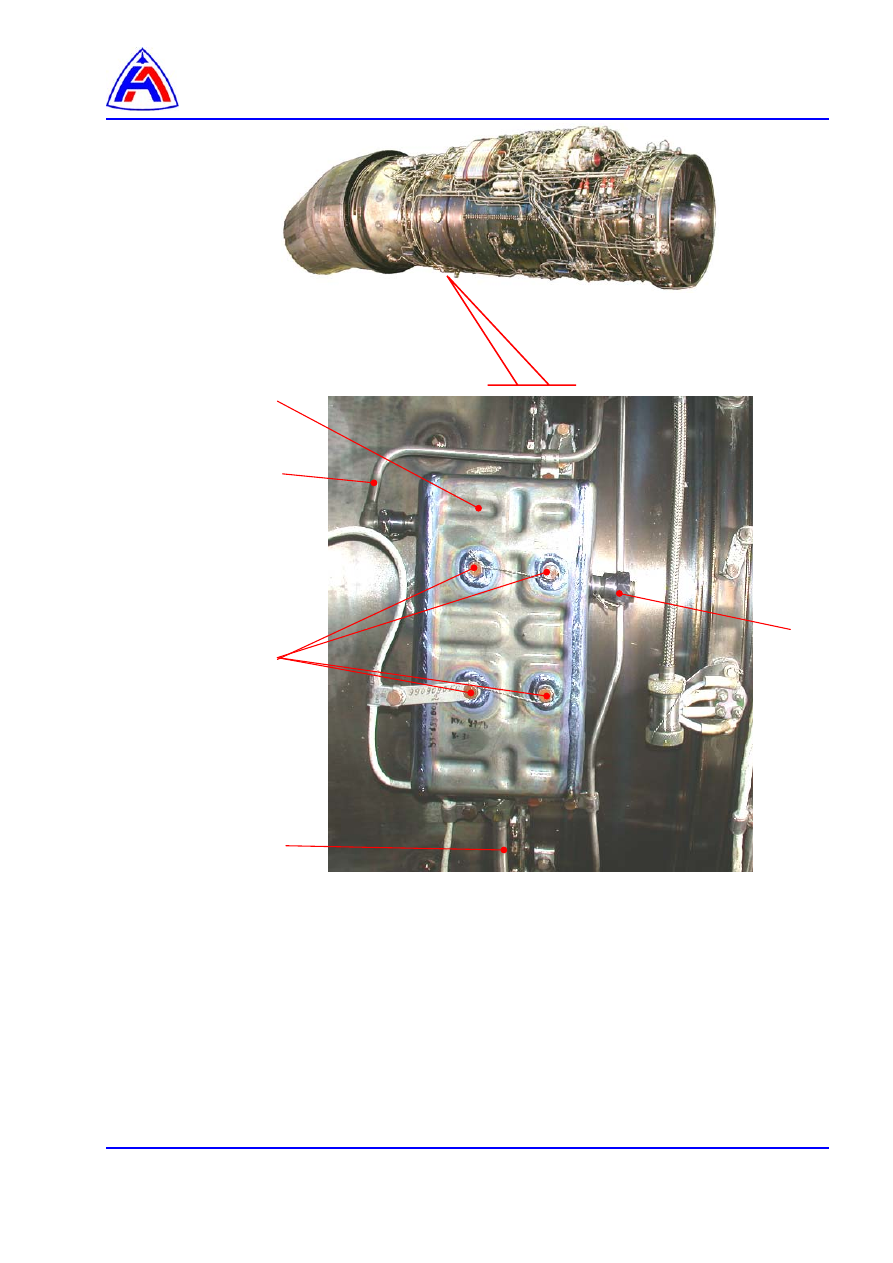

1 – болты;
2 – трубопровод суфлирования бачка;
3 – дополнительный сливной бачок;
4 – резервный штуцер;
5 – трубопровод откачки масла из бачка.




Рис. 1    Дополнительный сливной бачок.

Демонтаж и монтаж
