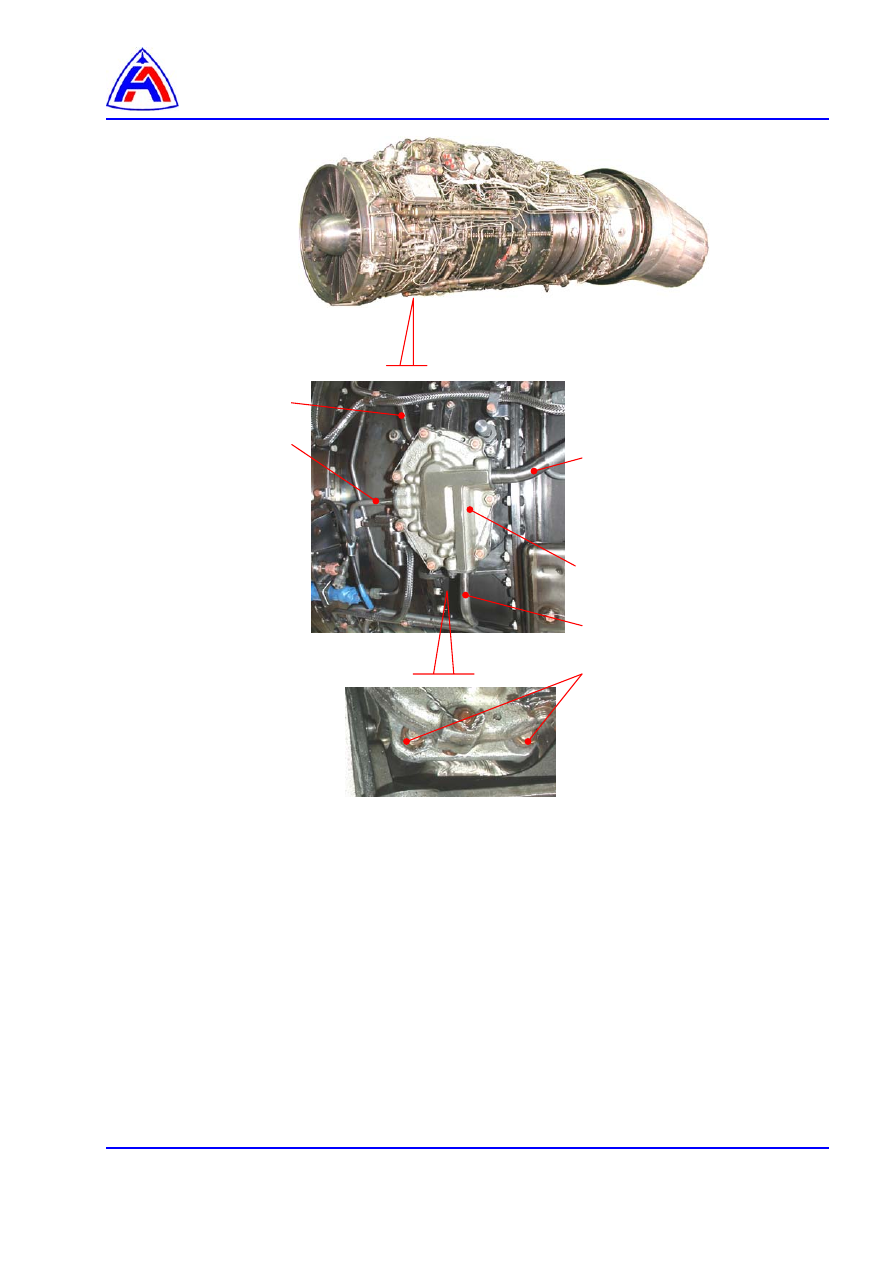

1 – трубопровод откачки масла из задней опоры
2 – насос нижний маслооткачивающий
3 – трубопровод отвода масла от нижнего маслонасоса
4 – гайка
5 – трубопровод подвода масла к нижнему маслонасосу
6 – трубопровод откачки масла из РНД




Рис. 1    Нижний маслооткачивающий насос

Демонтаж и монтаж




1




2


3

4

6

5







Насосы откачки масла из ВКА.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Вспомогательное оборудование ………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1

,

2







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж насоса ….…………………………………………….………………………………

2



 3

Монтаж насоса ……………………………………………………………………………..……

2



 4

Заключительные работы ……………………………………………..…………………………

3




Перечень рисунков

 1

Насос откачки масла из ВКА.  Демонтаж и монтаж ….………………………………

4




Ссылки:

Модули данных,

технические руководства

Название

30-И-83-20-00-00А-520А-А



Снятие ВКА с самолета

30-И-83-20-00-00А-720А-А

Установка ВКА на самолет

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Предварительные требования


Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Автоматизированное рабочее место
АРМ ДК

 1


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Прокладка уплотнительная  104.06.68.153



1 шт.

Кольцо 015-018-19-2-043    ОСТ 1 00980-80

2 шт.

Кольцо 017-020-19-2-043    ОСТ 1 00980-80

4 шт.

Шайба контровочная  094.2412



2 шт.

Пленка полиэтиленовая ГОСТ 10354-73



1 м

2



Проволока  0,8-ТС-12Х18Н10Т
ГОСТ 18143-72

 2

м







Номенклатура

Идентификационный номер

Количество

Салфетка хлопчатобумажная

2

шт.

Смазка ЦИАТИМ-221  ГОСТ 9433-80



20 г

Шпагат технический  ГОСТ 17308-88



2 м

Эмаль КО-813    104.03.ТУ 52



15 г


Запасные части:

Номенклатура

Идентификационный номер

Количество

Насос маслооткачивающий 104.07.22.000



По потребности


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура:

1.

Подготовительные работы

1.1.

Демонтируйте ВКА с самолета (

30-И-83-20-00-00А-520А-А

).

1.2.

Осмотрите устанавливаемый насос - повреждения не допускаются.

2.

Демонтаж  насоса

2.1.

При демонтаже агрегата и трубопроводов руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.

Снимите трубопровод откачки масла (

5, рис. 1

).

2.3.

Снимите скобу крепления трубопровода (

8

) дренажа и кронштейн (

6

).

2.4.

Отвинтите  десять  гаек  (

2

)  крепления  насоса.  Снимите  шайбы.  Снимите  насос  (

4

)  вместе  с

заборником (

11

) и рессорой.

2.5.

Снимите  заборник  (

11

)  и  рессору  с  насоса.  С  ниппелей  заборника  (

11

)  снимите

уплотнительные кольца (

12

) и (

14

).

3.

Монтаж насоса

3.1.

Снимите  заглушки  с  насоса  и  слейте  масло  из  внутренних  полостей.  Проверьте  плавность
вращения рессоры насоса.

3.2.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, изложенными в

96-

А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А

.

3.3.

Под головки болтов скоб крепления трубопроводов установите новые контровочные шайбы
094.2412.

3.2.

Установка прокладки 104.06.68.153:
−  приложите  к  насосу  (

4

)  новую  прокладку  (

13

) 104.06.68.153. Выступание  прокладки  во

внутреннюю полость не допускается. В случае выступания прокладку подрезать,

−  прокладку (

13

) смажьте с обеих сторон эмалью КО-813, отступая от внутреннего контура

на 1 … 3 мм,







−  установите прокладку на фланец корпуса ВКА (

1

).

3.3.

Установите на ниппели заборника (

11

) четыре новых уплотнительных кольца (

14

) и (

12

) 017-

020-19-2-043. На уплотнительные кольца нанесите смазку ЦИАТИМ-221.

3.4.

Установите  заборник  в  корпус  насоса.  Установите  на  хвостовик  шестерни  насоса  ранее
снятую рессору.

3.5.

Установите насос вместе с заборником (

11

) и рессорой на корпус ВКА.

3.6.

Установите  кронштейн  (

6

)  и  скобу  крепления  дренажного  трубопровода  (

8

) (только  при

монтаже левого насоса).

3.7.

Подложите под гайки (

2

) ранее снятые шайбы. Навинтите гайки (

2

). Гайки затяните усилием

М

КР

 = 0,9 … 1,2 кгс

⋅м. Соединения законтрите.

3.8.

На ниппель трубопровода (

5

) установите два новых уплотнительных кольца (

15

) 015-018-19-

2-043. На уплотнительные кольца нанесите смазку ЦИАТИМ-221.

3.9.

Установите  трубопровод  (

5

).  Установите  скобы  трубопровода  (

5

).  Затяните  соединения  и

законтрите.

4.

Заключительные работы

4.1.

Установите ВКА на самолет (

30-И-83-20-00-00А-720А-А

).

4.2.

При опробовании двигателя проверьте герметичность мест монтажа откачивающего насоса.
