Клапан-пробка.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….  2

 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



 4

Заключительные работы ……………………………………………..…………………………

3




Перечень рисунков

 1

Клапан-пробка. Демонтаж и монтаж ….………………………………………………………

4





Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

30-И-12-11-02-00А-212А-А



Заправка двигателей маслом

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-72-00-00-00А-130А-А

Прокрутка двигателя

96-А-72-00-00-00А-222А-А

Слив масла из двигателя



Предварительные требования


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо 022-026-25-2-043
  ОСТ 1 00980-80

 4

шт.

Пленка полиэтиленовая
  ГОСТ 10354-73

 0,5м

2



Проволока  0,8-ТС-12Х18Н10Т
  ГОСТ 18143-72

 0,8

м

Салфетка хлопчатобумажная

2

шт.

Смазка ЦИАТИМ-221
  ГОСТ 9433-80

 10

г

Шайба контровочная 094.2412



1 шт.

Шпагат технический   ГОСТ 17308-88



1 м











Запасные части:

Номенклатура

Идентификационный номер

Количество

Клапан 104.13.02.330



По потребности




Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура:

1.

Подготовительные работы

1.1.

Откройте  люк  АГРЕГАТЫ  ВКА  и  люк  для  доступа  к  клапану  слива  масла  из  маслобака
(

30-И-11-22-00-00А-031А-А

).

1.2.

Слейте масло из маслобака (

96-А-72-00-00-00А-222А-А

).

1.3.

Осмотрите устанавливаемый клапан. Повреждения не допустимы.

1.4.

Произведите наружную расконсервацию устанавливаемого клапана.

2.

Демонтаж

2.1.

При демонтаже агрегата и трубопроводов руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.

Демонтируйте генератор с ВКА в соответствии с РЭ самолёта.

2.3.

Демонтаж трубопроводов (

2, рис. 1

) и (

3

) подвода масла к ГТДЭ:

−  снимите две скобы трубопроводов (

2, 3

),

−  отвинтите гайку (

6

) крепления трубопровода (

2

),

−  отвинтите гайку телескопического соединения трубопровода (

3

) к клапану - пробке (

4

),

−  сдвиньте трубопровод (

3

) по телескопическому соединению в сторону трубопровода (

2

),

−  снимите трубопроводы (

2

) и (

3

) в сборе.

2.4.

Расконтрите  и  отвинтите  гайку  (

6

)  телескопического  соединения  клапана-пробки  с

трубопроводом (

5

).

2.5.

Снимите скобу крепления клапана-пробки.

2.6.

Снимите клапан - пробку (

4

) с ниппеля трубопровода (

5

).

2.7.

Снимите уплотнительные кольца с ниппелей трубопроводов (

3, 5

).

3.

Монтаж

3.1.

Снимите заглушки с клапана-пробки и слейте масло из внутренних полостей.

3.2.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, изложенными в

96-

А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А

.

3.3.

Под головки болтов скоб крепления трубопроводов установите новые контровочные шайбы
094.2412.







ВНИМАНИЕ! ПРИ УСТАНОВКЕ КЛАПАНА, СТРЕЛКУ НА КОРПУСЕ КЛАПАНА

РАСПОЛОЖИТЕ ПО НАПРАВЛЕНИЮ К ТРУБОПРОВОДАМ (

2

) И (

3

) (ПРОТИВ

НАПРАВЛЕНИЯ ПОЛЁТА)!

3.4.

Монтаж клапана-пробки:
−  установите на ниппель трубопровода (

5

) два уплотнительных кольца 022-026-25-2-043,

−  нанесите смазку на уплотнительные кольца,
−  установите клапан-пробку на ниппель трубопровода (

5

),

−  закрепите клапан – пробку (

4

) скобой к кронштейну,

−  завинтите гайку (

6

) телескопического соединения клапана-пробки,

−  затяните соединения и законтрите.

3.5.

Монтаж трубопроводов (

2

) и (

3

) подвода масла к ГТДЭ:

−  установите на ниппель трубопровода (

3

) два уплотнительных кольца 022-026-25-2-043,

−  нанесите смазку на уплотнительные кольца,
−  установите трубопроводы (

2, 3

) в сборе,

−  установите скобы трубопроводов (

2, 3

),

−  затяните соединения и законтрите.

3.6.

Установите генератор на ВКА в соответствии с РЭ самолёта.

4.

Заключительные работы

4.1.

Заправьте маслом маслобак (

30-И-12-11-02-00А-212А-А

).

4.2.

Произведите  прокрутку  двигателя  (

96-А-72-00-00-00А-130А-А

),  проверьте  герметичность

мест соединения трубопроводов (

96-А-70-70-00-02А-920А-А

).

4.3.

Закройте люки самолета.

4.4.

Подготовьте к отправке снятый клапан.

















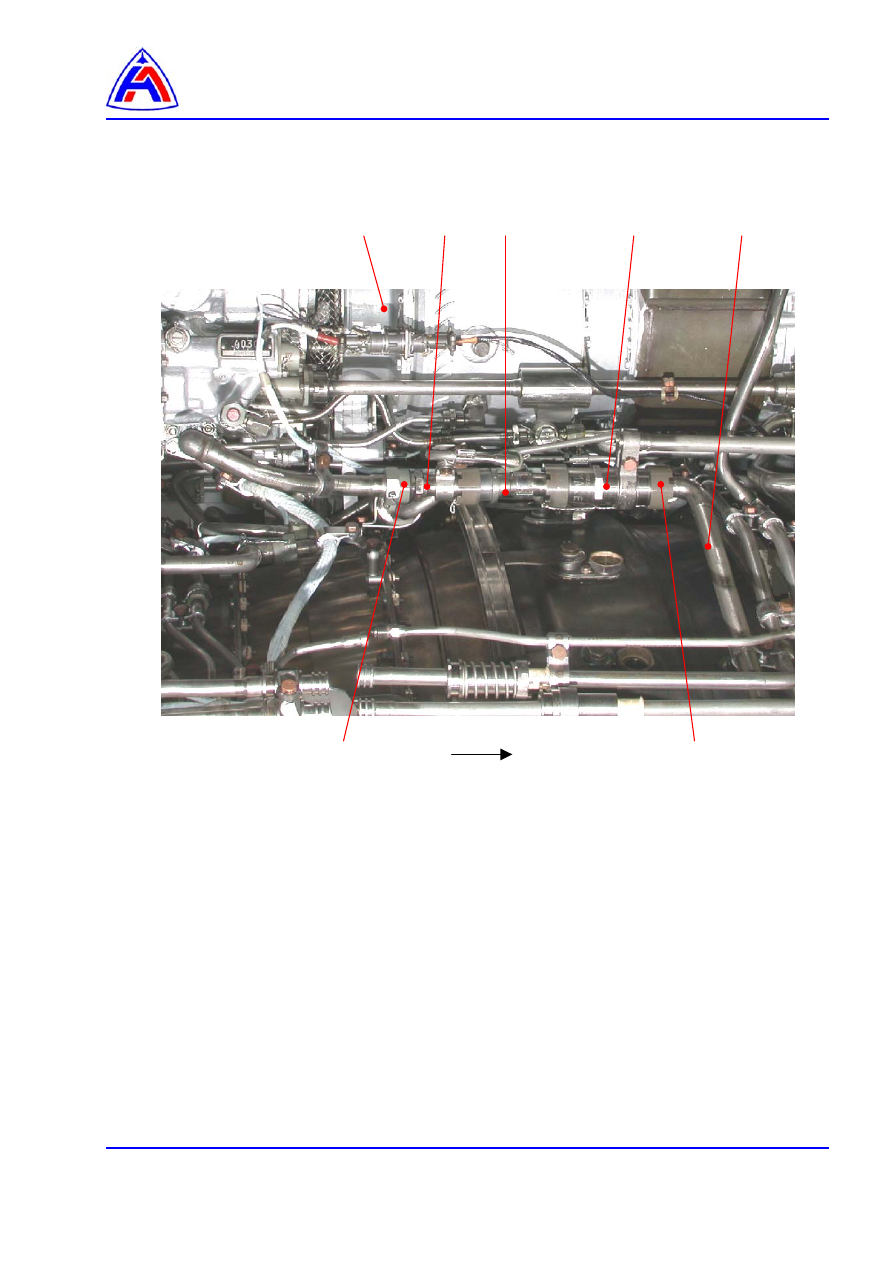

1                  2            3                             4                        5































Н. П.

7                                                                                  6









1 – ГТДЭ;
2 – трубопровод подвода масла к ГТДЭ;
3 – трубопровод подвода масла к ГТДЭ;
4 – клапан.
5 – трубопровод подвода масла от маслобака к клапану-пробке;
6 – гайка.





Рис. 1    Клапан – пробка.    Демонтаж и монтаж
