2.3.

Отсоедините  от  маслоагрегата  трубопровод  (

14, рис. 1

)  подвода  масла  от  маслоагрегата  к

ТТМ:
−  отвинтите гайки фланца трубопровода (

14

);

−  снимите фланец (

13

) крепления трубопровода к маслоагрегату

−  переместите трубопровод (

14

) в сторону сопла по телескопическому соединению с ТТМ.

−  поверните трубопровод (

14

) в телескопическом соединении ТТМ,

−  снимите уплотнительные кольца с ниппеля трубопровода (

14

).

2.4.

Рассоедините трубопровод (

6

) дренажа топлива из агрегатов.

2.5.

Снимите трубопровод (

7

) подвода масла к ГТДЭ.

−  снимите колодку быстроразъемного соедиения трубопроводов к ВКА,
−  отвинтите гайку подсоединения трубопровода (

7

) к переходнику.

−  снимите пять скоб крепления трубопровода (

7

).

−  снимите трубопровод (

7

) подвода масла к ГТДЭ.

2.6.

Отсоедините трубопровод (

11

) подвода масла к КДА от штуцера трубопровода (

9

).

2.7.

Снимите трубопровод (

9

) подвода масла к передним опорам РВД и ТНД

−  снимите скобу крепления трубопровода (

8

) подвода масла к ВКА,

−  отсоедините трубопровод (

8

) от штуцера трубопровода (

9

),

−  снимите две скобы крепления трубопровода (

9

),

−  снимите трубопровод (

9

),

−  снимите уплотнительные кольца с ниппеля трубопровода (

9

).

2.8.

Отсоедините электрический разъем приемника (

1

) температуры масла.

2.9.

Снимите  две  скобы  крепления  трубопровода  (

10

)  и  трубопровод  (

10

)  откачки  масла  в

маслобак. Снимите уплотнительные кольца с ниппелей трубопровода (

10

).

2.10.

Снимите трубопровод (

2

) подвода масла от маслобака к маслоагрегату.

−  отвинтите гайки крепления фланцев трубопровода к маслобаку и маслоагрегату
−  сдвиньте  участки  трубопровода  (

2

)  навстречу  друг  другу  по  телескопическому

соединению,

−  снимите трубопровод (

2

),

−  снимите уплотнительные кольца с ниппелей трубопровода (

2

).

2.11.

Снимите U-образный участок трубопровода (

11

).

2.12.

Снимите  трубопровод  (

12

)  отвода  масла  от  маслоагрегата  в  системе  откачки  масла.

Снимите уплотнительное кольцо с ниппеля трубопровода (

12

).

2.13.

Снимите  четыре  скобы  трубопровода  (

5

).  Снимите  трубопровод  (

5

)  подвода  топлива  от

качающего узла НР к РТ.

2.14.

Снимите трубопровод (

4

) подвода давления Р

6

 к НР.

2.15.

Отсоедините трубопровод дренажа НР от трубопровода (

6

) и от штуцера дренажа НР.

2.14.

Демонтаж маслоагрегата:
−  отвинтите гайки крепления маслоагрегата;
−  снимите кронштейн крепления скоб трубопроводов дренажа НР и подвода масла к ВКА
−  снимите кронштейн крепления скобы трубопровода (

5

);

−  снимите маслоагрегат, переместив его к маслобаку;
−  снимите прокладку между маслоагрегатом и КДА.







−  снимите уплотнительные кольца с ниппеля трубопровода откачки масла из КДА (в месте

соединения фланца маслоагрегата с фланцем КДА).

3.

Монтаж

3.1.

Снимите  заглушки  со  штуцеров  маслоагрегата.  Слейте  масло  из  внутренних  полостей
маслоагрегата.

3.2.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, изложенными в

96-

А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А

.

3.3.

При монтаже электрических соединителей руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

,

96-А-70-70-00-00А-710А-А

.

3.4.

Под головки болтов скоб крепления трубопроводов установите новые контровочные шайбы
094.2412.

3.5.

Монтаж маслоагрегата:

Установите  два  новых  уплотнительных  кольца 034-038-25-2-043 на  ниппель  трубопровода
откачки масла из КДА.
−  нанесите смазку на уплотнительные кольца.
−  установив новую прокладку 104.06.52.074 на фланец КДА.
−  установите маслоагрегат на КДА,
−  установите  два  кронштейна  крепления  скоб  трубопроводов  под  гайки  крепления

маслоагрегата;

−  завинтите гайки крепления маслоагрегата к КДА.
−  затяните соединения и законтрите контровочной проволокой.

3.6.

Подсоедините  трубопровод  дренажа  НР  к  трубопроводу  (

6

)  и  к  штуцеру  дренажа  НР.

Затяните соединения и законтрите.

3.6.

Установите трубопровод (

4

) подвода давления Р

6

 к НР. Затяните соединения и законтрите.

3.7.

Монтаж трубопровода (

5

) подвода топлива от качающего узла НР к РТ.

−  установите трубопровод (

5

) подвода топлива от качающего узла НР к РТ.

−  установите четыре скобы трубопровода (

5

).

−  затяните соединения и законтрите.

3.8.

Монтаж трубопровода (

2

) подвода масла от маслобака к маслоагрегату.

−  установите новые уплотнительные кольца 038-042-25-2-043 (2 шт.), 044-048-25-2-043 (2

шт.)

−  нанесите смазку на уплотнительные кольца,
−  установите трубопровод (

2

) подвода масла от маслобака к маслоагрегату,

−  затяните соединения и законтрите.

3.9.

Установите трубопровод (

11

) подвода масла к КДА. Затяните соединения и законтрите.

3.10.

Монтаж трубопровода (

12

) отвода масла от маслоагрегата в системе откачки масла:

−  установите два новых уплотнительных кольца 017-020-19-2-043 на трубопровод (

12

),

−  нанесите смазку на уплотнительные кольца,
−  установите трубопровод (

12

),

−  затяните соединения и законтрите.

3.11.

Монтаж трубопровода (

10

) откачки масла в маслобак.

−  установите новые уплотнительные кольца 030-034-25-2-043 (2 шт.), 032-036-25-2-043 (2

шт.) на ниппели трубопровода (

10

),







−  установите трубопровод (

10

),

−  установите две скобы трубопровода (

10

),

−  затяните соединения и законтрите.

3.12.

Произведите  монтаж  электрического  соединителя  приемника  температуры  масла.
Законтрите электрический соединитель приемника температуры масла.

3.13.

Монтаж трубопровода (

9

) подвода масла к передним опорам РВД и ТНД.

−  установите  новые  уплотнительные  кольца 020-024-25-2-043 (2 шт.)  на  ниппель

трубопровода (

9

),

−  нанесите смазку на уплотнительные кольца,
−  установите трубопровод (

9

),

−  подсоедините к штуцеру трубопровод (

8

) подвода масла к ВКА,

−  установите скобу на трубопровод (

8

),

−  установите две скобы на трубопровод (

9

),

−  затяните соединения и законтрите.

3.14.

Монтаж трубопровода (

7

) подвода масла к ГТДЭ.

−  установите трубопровод (

7

),

−  переместите переходник



из маслобака и состыкуйте его с трубопроводом (

7

),

−  подсоедините трубопровод (

7

) к переходнику,

−  установите колодку быстроразъемного соедиения трубопроводов к ВКА,
−  установите пять скоб крепления трубопровода (

7

)

−  затяните соединения и законтрите.

3.15.

Соедините трубопровод (

6

) дренажа топлива из агрегатов. Затяните соединение

3.16.

Подсоедините трубопровод (

14

) подвода масла от маслоагрегата к ТТМ:

−  установите новые уплотнительные кольца 020-024-25-2-043 (2 шт.),
−  нанесите смазку на уплотнительные кольца,
−  подсоедините трубопровод (

14

) к маслоагрегату,

−  затяните соединения и законтрите.

4.

Заключительные работы

4.1.

Произведите монтаж двигателя на самолёт (

96-А-72-00-00-00А-920А-А

).

4.2.

Произведите  опробование  двигателя  (

96-А-72-00-00-01А-340А-А

).  Проверьте  на  режимах

малого  газа,  максимальном  и  полном  форсированном  значение  давления  масла.  При
необходимости произведите регулировку давления масла (

96-А-72-00-00-08А-271А-А

).

4.3.

Законсервируйте и подготовьте к отправке снятый маслоагрегат.



















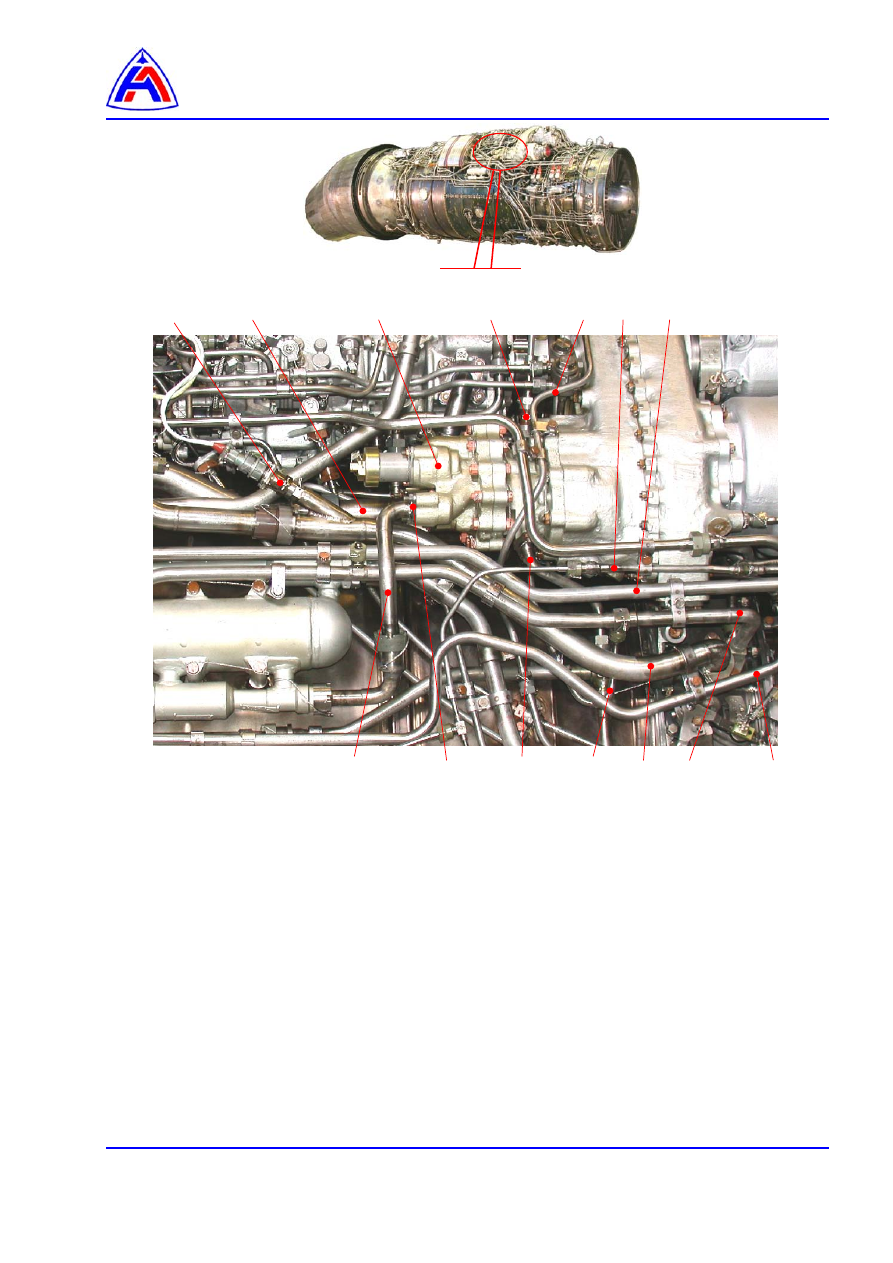

               1                 2                            3                         4                    5        6         7


























                                                        14                   13              12             11        10        9                   8


1 -   приемник температуры топлива
2 -   трубопровод отвода масла от маслобака к маслоагрегату
3 -   маслоагрегат
4 -   трубопровод подвода давления Р

6

 воздуха к НР

5 -   трубопровод подвода топлива от качающего узла НР к РТ
6 -   трубопровод дренажа топлива из агрегатов
7 -   трубопровод подвода масла к ГТДЭ
8 -   трубопровод отвода масла к ВКА
9 -   трубопровод подвода масла к передним опорам РВД и ТНД
10 -  трубопровод откачки масла в маслобак
11 -  трубопровод подвода масла к КДА
12 -  трубопровод отвода масла от маслоагрегата
13 -  фланец крепления трубопровода к маслоагрегату
14 -  трубопровод подвода масла от маслоагрегата к ТТМ




Рис. 1    Маслоагрегат.   Демонтаж и монтаж.
