Двигатель АЛ-31ПФ. Руководство - часть 406







Запасные части:

Номенклатура

Идентификационный номер

Количество

Клапан 104.13.03.120



По потребности


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета



Процедура

1.

Подготовительные работы

1.1.

Демонтируйте двигатель с самолёта (

96-А-72-00-00-00А-920А-А

).

2.

Демонтаж



При демонтаже агрегатов и трубопроводов руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.1.

Расконтрите и отвинтите винты (

4, рис. 1

) крепления клапана (

1

) к кронштейну (

2

).

2.2.

Отстыкуйте  трубопровод (

3

) слива масла из маслобака.

2.3.

Снимите уплотнительное кольцо с фланца трубопровода (

3

) слива масла из маслобака.

2.4.

Закройте  полиэтиленовой  пленкой  и  обвяжите  фланец  трубопровода  (

3

)  слива  масла  из

маслобака.

3.

Монтаж

При  монтаже  агрегатов  и  трубопроводов  руководствуйтесь  требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А

.

3.1.

Осмотрите устанавливаемый клапан. Повреждения не допускаются.

3.2.

Развяжите  шпагат  и  снимите  полиэтиленовую  пленку  с  фланца  трубопровода  (

3

)  слива

масла из маслобака и протрите салфеткой, смоченной в бензине.

3.2.

Установите новое уплотнительное кольцо 028-032-25-2-043 в проточку фланца трубопровода
(

3

) слива масла из маслобака и нанесите на него смазку.

3.4.

Установите  новые  контровочные  шайбы 6.21 под  головки  винтов  крепления  клапана.
Завинтите винты (

4

) крепления клапана (

1

) с трубопроводом (

3

) слива масла из маслобака к

кронштейну (

2

). Затяните соединения и законтрите.

4.

Заключительные работы

4.1.

Произведите монтаж двигателя на самолёт (

96-А-72-00-00-00А-920А-А

).

4.2.

Заправьте маслом маслобак (

30-И-12-11-02-00А-212А-А

).

4.3.

Подготовьте к отправке снятый клапан.




















































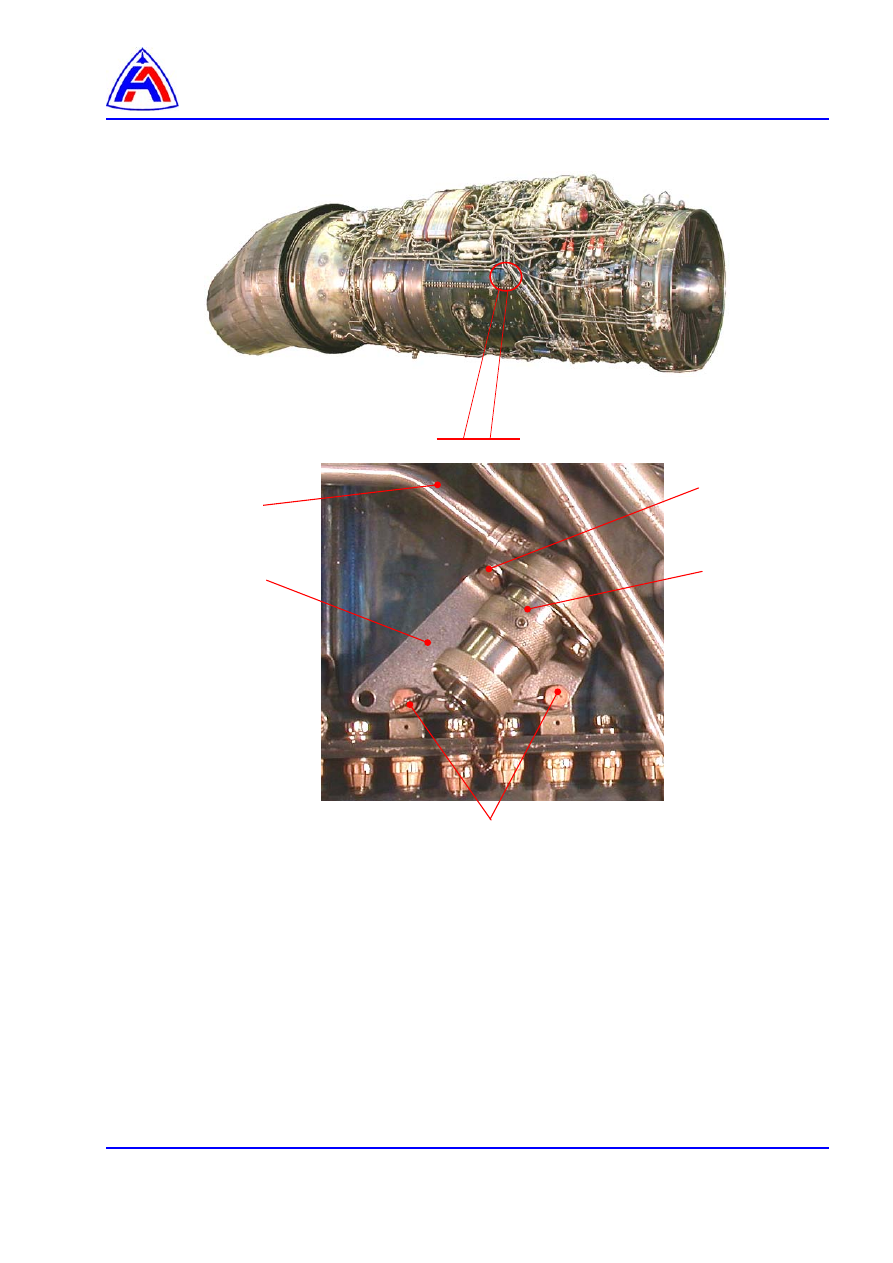

1 – клапан
2 – кронштейн
3 - трубопровод слива масла из маслобака
4, 5 - винт





Рис. 1     Клапан слива масла из маслобака

Демонтаж и монтаж



1

2

3

4

5







Клапан переключения.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ……………………………………………………………………………..

1







Вспомогательное оборудование ……………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

2







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

3



 4

Заключительные работы ……………………………………………..…………………………

3




Перечень рисунков

 1

Клапан переключения   Демонтаж и монтаж ………………………………………………

4





Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

30-И-12-11-02-00А-212А-А

Заправка двигателя маслом (РЭ самолета)

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-00А-222А-А

Слив масла из двигателя

96-А-72-00-00-00А-230А-А

Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-02А-340А-А

Проверка параметров двигателя без АРМ ДК-30(СД)

96-А-73-21-00-01А-920А-А

Замена фильтроэлемента основного топливного фильтра



Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование: нет








Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо  ОСТ 1 00980-80:
- 020-024-25-2-043
- 022-026-25-2-043




1 шт.
1 шт.

Шайба контровочная 094.2412



6 шт.

Проволока 0,8-ТС-12Х18Н10Т         ГОСТ 18143-72



0,5 м

Смазка ЦИАТИМ-221                        ГОСТ 9433-80



10 г

Шпагат технический                          ГОСТ 17308-88



1,5 м

Пленка полиэтиленовая                   ГОСТ 10354-82

0,5 м

2




Запасные части:

Номенклатура

Идентификационный номер

Количество

Клапан переключения 104.10.05.000



По потребности


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура

1.

Подготовительные работы

1.1.

Откройте люк АГРЕГАТЫ ДВИГАТЕЛЯ и люки для доступа к крану слива топлива из фильтра
8Д2.966.133-1 и к крану слива масла из маслофильтра (

30-И-11-22-00-00А-031А-А

).

1.2.

Осмотрите устанавливаемый клапан переключения. Повреждения не допускаются.

1.3.

Произведите наружную расконсервацию устанавливаемого клапана.

1.4.

Закройте перекрывной кран топливной системы самолёта.

1.5.

Слейте топливо из топливного фильтра низкого давления (

96-А-73-21-00-01А-920А-А, п. 1

)

1.6.

Слейте масло из маслофильтра (

96-А-72-00-00-00А-222А-А, п. 2.2.

).

2.

Демонтаж

2.1.

При  демонтаже  агрегата  и  трубопроводов  руководствуйтесь  требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.5.

Снимите  скобу  крепления  трубопровода  (

1,  рис. 1

)  и  трубопровод  (

1

)  подвода  масла  от

клапана переключения к ТТМ топливной системы ФК.

2.6.

Отстыкуйте трубопровод (

6

) отвода масла от клапана переключения (

3

):

-

снимите скобу крепления трубопровода,

-

расконтрите и отвинтите гайку крепления трубопровода к клапану переключения,

-

сдвиньте трубопровод (

6

) по телескопическим соединениям тройника.

2.7.

Снимите  четыре  скобы  крепления  трубопровода  (

2

)  и  трубопровод  (

2

)  подвода  командного

давления от РСФ к клапану переключения),

2.8.

Снимите  три  скобы  крепления  трубопровода  (

8

)  и  трубопровод  (

8

)  дренажа  топлива  из

клапана переключения,
