Двигатель АЛ-31ПФ. Руководство - часть 405














1 -

термостружкосигнализатор (ТСС)

2 -

трубопровод суфлирования задней опоры ТНД

3 -

трубопровод суфлирования маслобака

4 -

гайка крепления фланца трубопровода суфлирования маслобака

5 -

трубопровод откачки масла из ВКА

6 -

датчик-сигнализатор ДСМК  уровня масла в баке

7 -

тандер

8 -

трубопровод подвода топлива командного давления от РСФ к клапану

переключения

9 -

трубопровод подвода масла от ТСС к маслобаку

10 -

клапан слива масла из маслобака

11 -

трубопровод подвода масла к ТТМ в топливной системе ФК

12 -

трубопровод дренажа топлива из клапана переключения

13 -

клапан переключения

14 -

гайка крепления клапана переключения

15 - трубопровод  отвода  масла  от  клапана  переключения  к  опорам

двигателя

16 -

стяжная лента

17 -

трубопровод откачки масла в маслобак

18 -

сигнализатор стружки в масле в линии откачки масла из двигателя

19 -

винт крепления кронштейна клапана слива масла из маслобака

20 -

трубопровод подвода масла от ТТМ к маслофильтру

21 -

тройник телескопических соединений

22 -

трубопровод слива масла из маслофильтра

23 -

трубопровод слива масла из маслобака

24 -

переходник  болт  крепления  трубопровода  и  клапана  слива  масла  из

маслобака

25 -

трубопровод подвода масла из маслобака в маслоагрегат

26 -

трубопровод подвода масла от маслобака к ГТДЭ







Рис. 1  Демонтаж и монтаж маслобака

(лист 2 из 4)




































































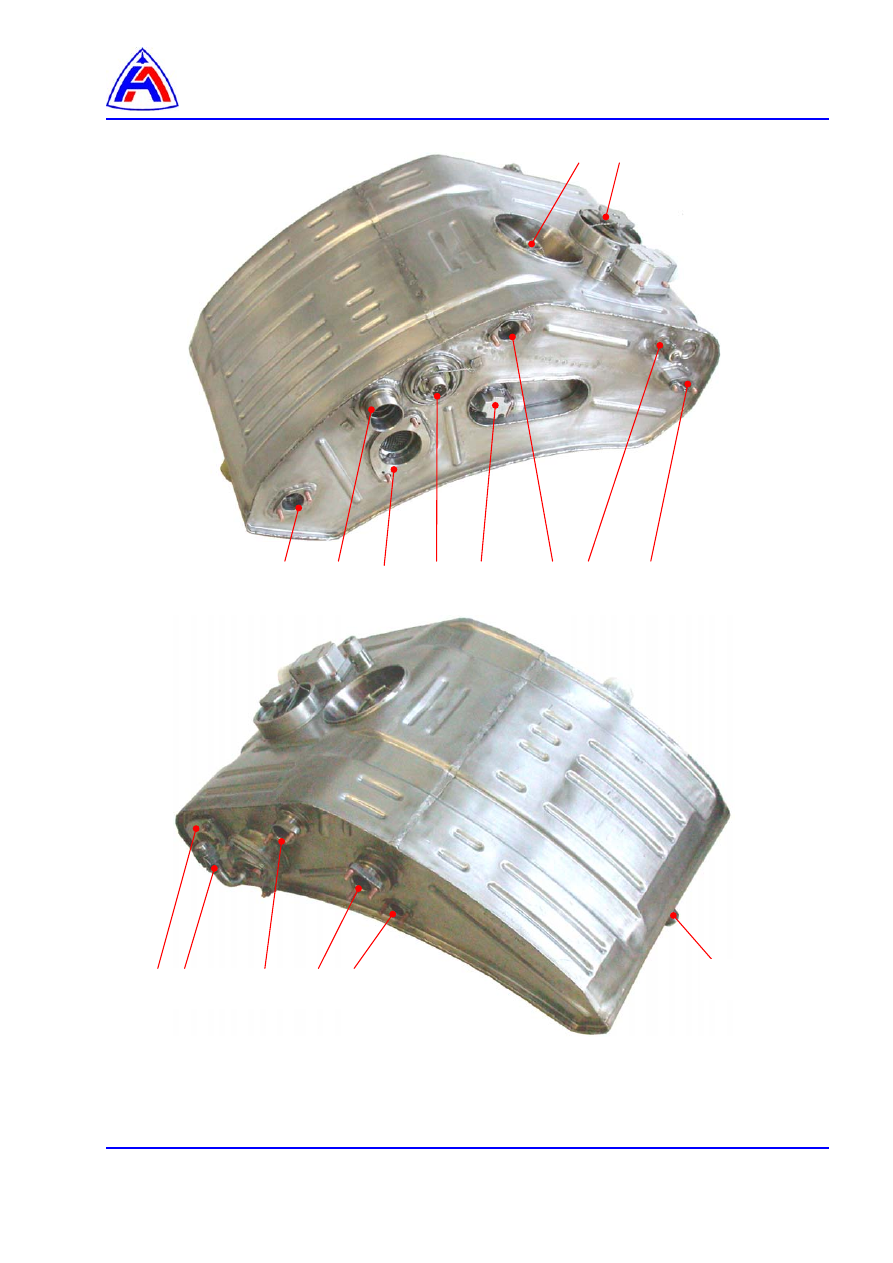

Рис.1    Демонтаж и монтаж маслобака

(лист 3 из 4)

 37   38               39         40    41

      29        30       31        32        33             34    35            36

27    28

42


























27.  крышка маслофильтра
28.  крышка заливной горловины
29.  фланец крепления переходника трубопровода отвода масла к ГТДЭ
30.  штуцер откачки масла из двигателя
31.  фланец крепления трубопровода подвода масла в маслоагрегат
32.  электрический соединитель сигнализатора стружки в масле
33.  датчик перепада давления на маслофильтре СП-0,4
34.  фланец крепления трубопровода подвода масла от ТТМ
35.  штуцер замера давления воздуха в маслобаке
36.  фланец крепления кронштейнов
37.  фланец крепления трубопровода суфлирования маслобака
38.  штуцер заправки маслом
39.  фланец крепления трубопровода слива масла из ВКА
40.  фланец крепления клапана переключения
41.  фланец крепления трубопровода слива масла из маслофильтра
42.  штуцер слива масла из маслобака











Рис. 1  Демонтаж и монтаж маслобака

(лист 4 из 4)













Клапан слива масла из маслобака.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ……………………………………………………………………………..

1







Вспомогательное оборудование ……………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



 4

Заключительные работы ……………………………………………..…………………………

2




Перечень рисунков

 1

Клапан слива масла из маслобака, демонтаж и монтаж …………………………………

3





Ссылки:

Модули данных,

технические руководства

Название

30-И-12-11-02-00А-212А-А

Заправка двигателей маслом

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А



Трубопроводы. Демонтаж и монтаж

96-А-72-00-00-00А-920А-А



Указания по демонтажу и монтажу двигателя.

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов



Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо  ОСТ 1 00980-80
028-032-25-2-043




1 шт.

Шайба контровочная 6.21              ГОСТ 13464-77



2 шт.

Смазка ЦИАТИМ-221                     ГОСТ 9433-80



1 г

Салфетки х/б



2 шт.

Бензин - растворитель (НЕФРАС С2-80/120)
ТУ 38.401-67-108-92

 0,5

л

Шпагат технический                      ГОСТ 17308-88



0,5 м

Пленка полиэтиленовая               ГОСТ 10354-82



0,2 м

2
