Двигатель АЛ-31ПФ. Руководство - часть 407







2.4.

Отвинтите гайки (

4

) крепления клапана.

2.5.

Снимите клапан переключения масла с маслобака.

3.

Монтаж

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, изложенными в 96-

96-А-70-70-00-00А-710А-А

,

А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

3.2.

Под головки болтов скоб крепления трубопроводов установите новые контровочные шайбы
094.2412.

3.3.

Монтаж клапана переключения (

3

)

-

установите новое уплотнительное кольцо 020-024-25-2-043 на клапан переключения (

3

);

-

нанесите смазку на уплотнительное кольцо,

-

клапан переключения (

3

) установите на фланец маслобака;

-

затяните соединения и законтрите проволокой.

3.4.

Монтаж трубопровода (

8

) дренажа топлива из клапана переключения

-

подсоедините трубопровод (

8

);

-

установите три скобы крепления трубопровода (

8

).

-

затяните соединения и законтрите.

3.5.

Монтаж трубопровода (

2

) подвода командного давления от РСФ к клапану переключения (3).

-

подсоедините трубопровод (

2

);

-

установите четыре скобы крепления трубопровода (

2

),

-

затяните соединения и законтрите.

3.6.

Монтаж трубопровода (

6

) отвода масла от клапана переключения (

3

):

-

подсоедините трубопровод (

6

),сдвинув его по телескопическому соединению,

-

установите скобу крепления,

-

затяните соединения и законтрите.

3.7.

Монтаж трубопровода (

1

) подвода масла к ТТМ в топливной системе ФК.

-

установите  на  ниппель  трубопровода  (

1

)  два  новых  уплотнительных  кольца

022-026-25-2-043,

-

нанесите на уплотнительные кольца смазку,

-

установите трубопровод (

1

);

-

установите скобу крепления трубопровода,

-

затяните соединения и законтрите.

4.

Заключительные работы

4.1.

Заправьте маслобак двигателя маслом (

30-И-12-11-02-00А-212А-А

).

4.2.

Заполните  фильтрованным  топливом  топливную  систему  двигателя  (

96-А-72-00-00-00А-

230А-А

).

4.3.

Откройте перекрывной кран топливной системы самолёта.

4.4.

Произведите опробование двигателя с выводом на режим «Полный форсаж» (

96-А-72-00-00-

02А-340А-А

).  Проверьте  герметичность  соединений  трубопроводов,  подсоединенных  к

клапану (

96-А-70-70-00-02А-920А-А, п. 4

).

4.5.

Закройте люки самолета.

4.6.

Законсервируйте и подготовьте к отправке снятый клапан.








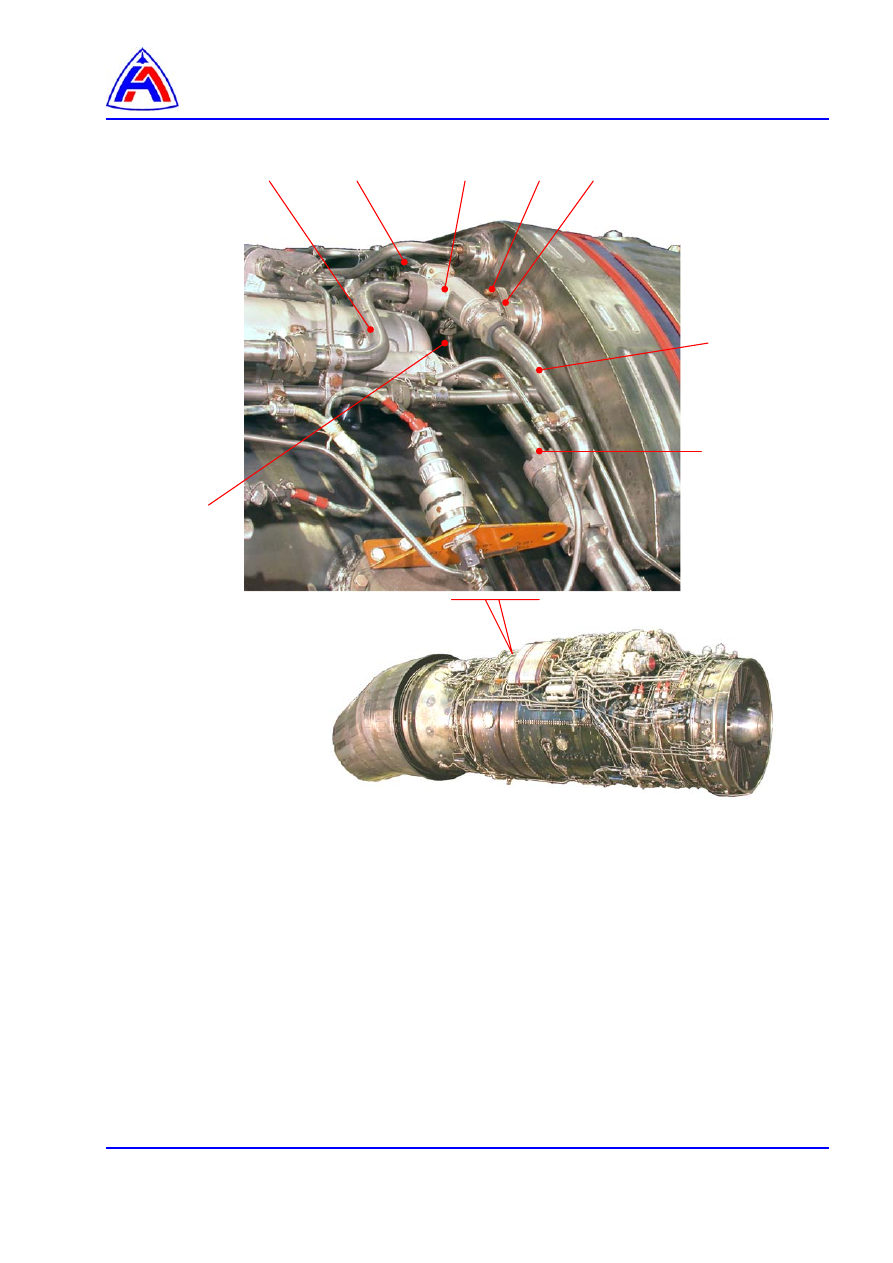

                                     1                    2                        3                4            5



















                   8




















1 – трубопровод подвода масла от клапана к ТТМ ФК,
2 – трубопровод подвода командного давления от РСФ

на открытие клапана переключения,

3 – клапан переключения,
4 – гайка,
5 – фланец крепления клапана на маслобаке,
6 – трубопровод отвода масла от клапана переключения,
7 – гайка телескопического соединения тройника,
8 – трубопровод дренажа.






Рис. 1   Клапан переключения   Демонтаж и монтаж



6





7







Маслоагрегат.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Вспомогательное оборудование …………………………………………………………..…

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

2







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

4



 4

Заключительные работы ……………………………………………..…………………………

5




Перечень рисунков

 1

Маслоагрегат.   Демонтаж и монтаж …………………………..……………………………

6





Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж.

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД).

96-А-72-00-00-08А-271А-А

Регулировка давления масла двигателя



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Автоматизированное рабочее место      АРМ  ДК

1









Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо  ОСТ 1 00980-80
- 017-020-19-2-043
- 020-024-25-2-043
- 030-034-25-2-043
- 032-036-25-2-043
- 034-038-25-2-043
- 038-042-25-2-043
- 044-048-25-2-043




2 шт.
4 шт.
2 шт.
2 шт.
2 шт.
2 шт.
2 шт.

Проволока  ГОСТ 18143-72
- 0,8-ТС-12Х18Н10Т
- 0,6-ТС-12Х18Н10Т




1 м
0,5 м

Прокладка 104.06.52.074



1 шт.

Пленка полиэтиленовая                    ГОСТ 10354-73



0,5м

2



Салфетка хлопчатобумажная

2

шт.

Смазка ЦИАТИМ-221                         ГОСТ 9433-80



10 г.

Шайба контровочная 094.2412



18 шт.

Шпагат технический                          ГОСТ 17308-88



1,5 м



Запасные части:

Номенклатура

Идентификационный номер

Количество

Маслоагрегат 96.07.21.000



По потребности




Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура:

1.

Подготовительные работы

1.1.

Произведите демонтаж двигателя  (

96-А-72-00-00-00А-920А-А

)

1.2.

Произведите наружную расконсервацию устанавливаемого маслоагрегата.

1.3.

Осмотрите устанавливаемый маслоагрегат. Повреждения не допускаются.

2.

Демонтаж

2.1.

При демонтаже агрегата и трубопроводов руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.

При демонтаже электрических соединителей руководствуйтесь требованиями, изложенными
в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

.
