Двигатель АЛ-31ПФ. Руководство - часть 409







Перепускной клапан маслоагрегата.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Вспомогательное оборудование ……………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

2







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

3



 4

Заключительные работы ……………………………………………..…………………………

3




Перечень рисунков

 1

Перепускной клапан маслоагрегата. Демонтаж и монтаж ….……………………………

4








Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-72-00-00-00А-222А-А

Слив масла из двигателя

96-А-72-00-00-08А-271А-А

Регулировка давления масла двигателя

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с АРМ ДК-30



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Автоматизированное рабочее место
АРМ  ДК

 1









Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо 026-030-25-2-043
  ОСТ 1 00980-80



1шт.

Кольцо 032-036-25-2-043
  ОСТ 1 00980-80

 1

шт.

Проволока  0,8-ТС-12Х18Н10Т
  ГОСТ 18143-72

 0,5

м

Пленка полиэтиленовая  ГОСТ 10354-73



0,5 м

2



Смазка ЦИАТИМ-221  ГОСТ 9433-80



10 г

Шпагат технический ГОСТ 17308-88



0,5м




Запасные части:

Номенклатура

Идентификационный номер

Количество

Клапан 104.07.21.060



По потребности




Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности











Процедура:

1.

Подготовительные работы

1.1.

Откройте люк АГРЕГАТЫ ДВИГАТЕЛЯ и люк для доступа к крану слива масла из маслобака
(

30-И-11-22-00-00А-031А-А

).

1.2.

Слейте масло из маслобака (

96-А-72-00-00-00А-222А-А

).

1.3.

Осмотрите устанавливаемый клапан. Повреждения не допускаются.

1.4.

Произведите наружную расконсервацию устанавливаемого клапана.

2.

Демонтаж

2.1.

При демонтаже клапана руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-

920А-А

.

2.2.

Расконтрите гайки (

2, рис. 1

)  крепления клапана к маслоагрегату и отвинтите.

2.3.

Снимите перепускной клапан (

1

) с маслоагрегата.







2.4.

Закройте  отверстие  на  корпусе  маслоагрегата  полиэтиленовой  плёнкой  и  обвяжите
шпагатом.

3.

Монтаж

3.1.

При  монтаже  клапана  руководствуйтесь  требованиями,  изложенными  в

96-А-70-70-00-00А-

920А-А

,

96-А-70-70-00-00А-710А-А

.

3.2.

Развяжите шпагат и снимите полиэтиленовую плёнку с отверстия на корпусе маслоагрегата.

3.3.

Установите в канавки клапана новые уплотнительные кольца (

3

) 026-030-25-2-043 и (

4

) 032-

036-25-2-043.

3.4.

Нанесите смазку на уплотнительные кольца.

3.5.

Установите клапан в корпус маслоагрегата.

3.6.

Завинтите гайки (

2

) крепления перепускного клапана (

1

) и законтрите их проволокой.

4.

Заключительные работы

4.1.

Закройте люки самолета.

4.2.

Произведите  опробование  двигателя  (

96-А-72-00-00-01А-340А-А

).  Проверьте  на  режимах

малого  газа,  максимальном  и  полном  форсированном  значение  давления  масла.  При
необходимости  произведите  регулировку  давления  масла  перепускным  клапаном  (

96-А-72-

00-00-08А-271А-А

).

4.3.

Законсервируйте и подготовьте к отправке снятый клапан.

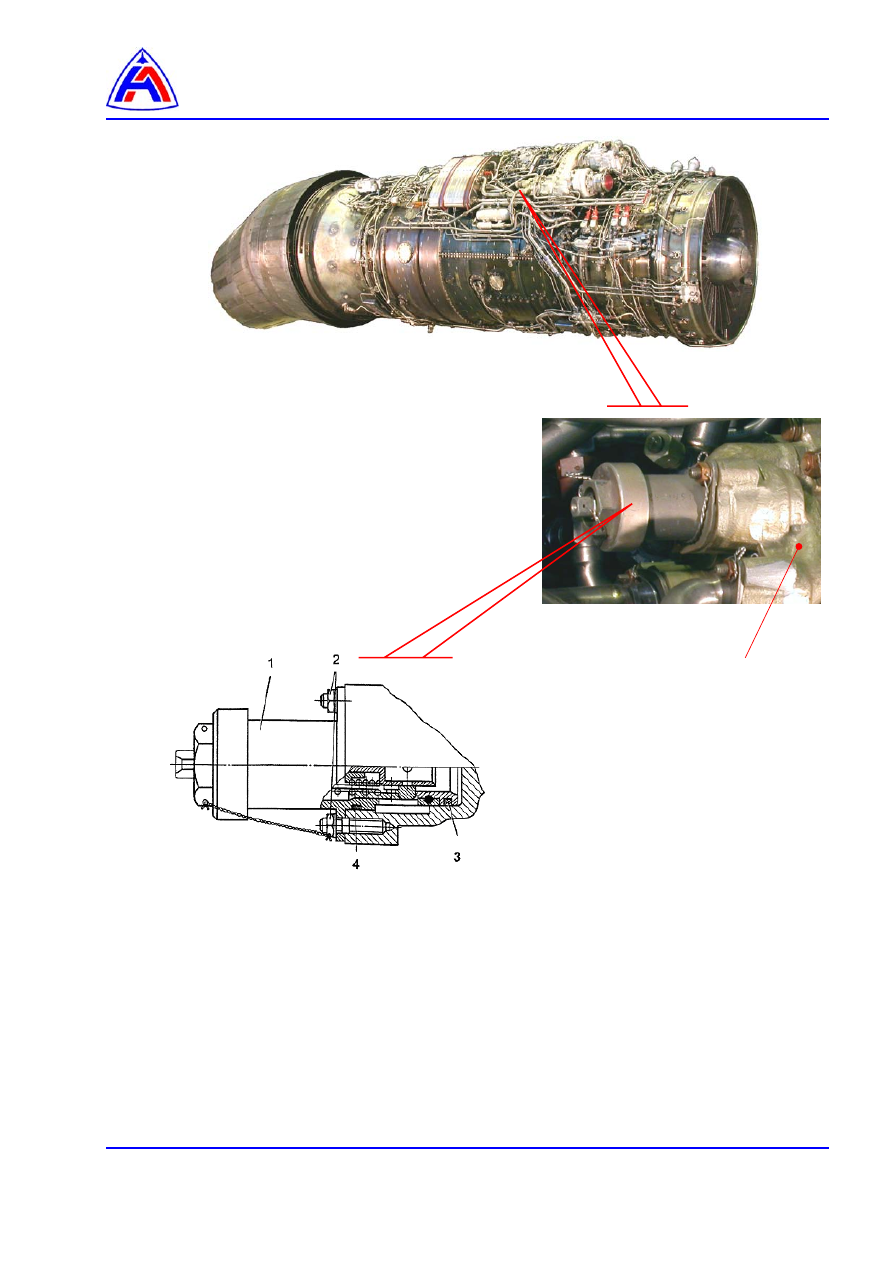

1 – клапан перепускной;
2 – гайка;
3, 4 – кольцо уплотнительное;
5 – маслоагрегат.




Рис. 1   Перепускной клапан маслоагрегата.   Демонтаж и монтаж.



5
