Двигатель АЛ-31ПФ. Руководство - часть 415







Клапан переключения наддува.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

3



 4

Заключительные работы ……………………………………………..…………………………

3




Перечень рисунков

 1

Клапан переключения наддува. Демонтаж и монтаж ….………………………………

4







Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя

96-А-72-00-00-02А-340А-А

Проверка параметров двигателя без АРМ ДК-30(СД)



Предварительные требования


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Прокладка:

−  104.13.07.112

−  104.13.07.113




1 шт.
2 шт.

Шайба контровочная  094.2412



6 шт.

Проволока  0,8-ТС-12Х18Н9Т
   ГОСТ 18143-72

 0,2

м

Пленка полиэтиленовая
    ГОСТ 10354-82

 0,1

м

2



Шпагат технический
    ГОСТ 17308-88

 0,5

м

Лейкопластырь

0,5

м

2











Запасные части:

Номенклатура

Идентификационный номер

Количество

Клапан переключения наддува



По потребности


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-11-02-00А-212А-А

Заправка двигателя маслом (РЭ самолета)

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности




Процедура:

1.

Подготовительные работы

1.1.

Демонтируйте двигатель с самолета  (

96-А-72-00-00-00А-920А-А

).

1.2.

Осмотрите  устанавливаемый  клапан  переключения  наддува.  Повреждения  недопустимы.
Произведите наружную расконсервацию клапана.

2.

Демонтаж

2.1.

При демонтаже агрегатов и трубопроводов руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.

Снимите три скобы крепления трубопровода (

12, рис. 1

) и трубопровод (

12

) замера давления

Р

48

.

2.3.

Снимите  патрубок  (

15

)  наддува  воздуха  с  прокладкой  и  с  трубопроводом  (

13

)  наддува

воздуха.

2.4.

Снимите три скобы трубопровода (

9

) и трубопровод (

9

) подвода топлива к эжектору.

2.5.

Снимите трубопровод (

8

) подвода воздуха к эжектору.

2.6.

Демонтаж трубопровода (

2

) подвода воздуха из-за седьмой ступени КВД:

−  отвинтите гайку (

16

) телескопического соединения  трубопровода (

2

);

−  отвинтите винты (

1

) крепления фланца трубопровода (

2

) к корпусу НК;

−  снимите трубопровод (

2

) и прокладку с фланца крепления трубопровода (

2

).

2.7.

Демонтаж клапана переключения наддува:
−  снимите скобу (

5

) крепления трубопровода (

11

);

−  отвинтите винты (

3

) крепления патрубка подвода воздуха из НК к клапану;

−  снимите кронштейн крепления скобы трубопровода подвода топлива к эжектору;
−  отвинтите винты крепления клапана переключения наддува;
−  снимите клапан переключения наддува вместе с трубопроводами (

4, 11

);

−  снимите прокладку с фланца крепления трубопровода (

4

);

−  отсоедините трубопровод (

4

) от клапана переключения наддува;

−  расконтрите  и  отвинтите  гайки  крепления  трубопровода  (

11

)  к  клапану  переключения

наддува;

−  отсоедините трубопровод (

11

) от клапана переключения наддува.









3.

Монтаж

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, изложенными в

96-

А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А

.

3.2.

Под головки болтов скоб крепления трубопроводов установите новые контровочные шайбы
094.2412.

3.3.

Подсоедините  трубопровод  (

11

)  к  клапану  переключения  наддува.  Затяните  соединения  и

законтрите контровочной проволокой.

3.4.

Монтаж клапана переключения наддува:
−  установите стальные уплотнительные кольца на трубопроводе (

4

) прорезями под углом

180° относительно друг друга;

−  подсоедините трубопровод (

4

) к клапану переключения наддува;

−  установите прокладку 104.13.07.113



на фланец крепления трубопровода (

4

);

−  введите трубопровод (

4

) в отверстие фланца НК и установите клапан переключения,

−  завинтите винты крепления клапана переключения;
−  установите скобу крепления трубопровода (

11

);

−  установите кронштейн крепления скобы трубопровода подвода топлива к эжектору;
−  завинтите винты крепления фланца трубопровода (

4

);

−  затяните соединения и законтрите.

3.5.

Монтаж трубопровода (

2

) подвода воздуха из-за седьмой ступени КВД:

−  установите стальные уплотнительные кольца на трубопроводе (

2

) прорезями под углом

180° относительно друг друга;

−  установите новую прокладку



104.13.07.113 на фланец крепления трубопровода (

2

) к НК;

−  установите трубопровод (

2

);

−  завинтите винты (

1

) крепления фланца трубопровода (

2

) к корпусу НК;

−  завинтите гайку (

16

) телескопического соединения  трубопровода (

2

);

−  затяните соединения и законтрите.

3.6.

Установите трубопровод (

8

) подвода воздуха к эжектору. Соединения затяните и законтрите.

3.7.

Установите  трубопровод  (

9

)  подвода  топлива  к  эжектору  и  три  скобы  трубопровода  (

9

).

Соединения затяните и законтрите.

3.8.

Монтаж трубопровода (

13

) отвода воздуха к стойке:

−  установите новую прокладку 104.13.07.112 на фланец крепления патрубка (

15

),

−  установите стальные уплотнительные кольца на трубопроводе (

13

) прорезями под углом

180° относительно друг друга;

−  установите патрубок (

15

) наддува воздуха с трубопроводом (

13

),

−  соединения затяните и законтрите.

3.9.

Подсоедините  трубопровод  (

12

)  замера  давления  Р

48

.  Установите  три  скобы  крепления

трубопровода (

12

). Соединения затяните и законтрите.

4.

Заключительные работы

4.1.

Произведите монтаж двигателя на самолет  (

96-А-72-00-00-00А-920А-А

).

4.2.

Произведите  опробование  двигателя  (

96-А-72-00-00-02А-340А-А

).  На  режиме  “Максимал”

контролируйте отсутствие выдачи сигнала «СБРОСЬ ОБОРОТЫ. ОТКАЗ КПН» в КИСС.

4.3.

Подготовьте к отправке снятый КПН.



















                         10           11       12   13           14            15                        16





















                    9                 8            7          6            5               4                  3                   2                 1


1.  винт,
2.  трубопровод подвода воздуха из-за седьмой ступени компрессора
3.  винт,
4.  трубопровод подвода воздуха из наружного контура,
5.  скоба,
6.  промежуточный корпус,
7.  клапан переключения наддува
8.  трубопровод подвода воздуха к эжектору,
9.  трубопровод подвода топлива к эжектору,
10.  сигнализатор давления наддува,
11.  трубопровод подвода воздуха,
12.  трубопровод замера давления Р

48,



13.  трубопровод подвода наддува  к девятой стойке,
14.  винт,
15.  патрубок наддува воздуха,
16.  гайка телескопического соединения,
17.  корпус нижний передний наружного контура КВД.




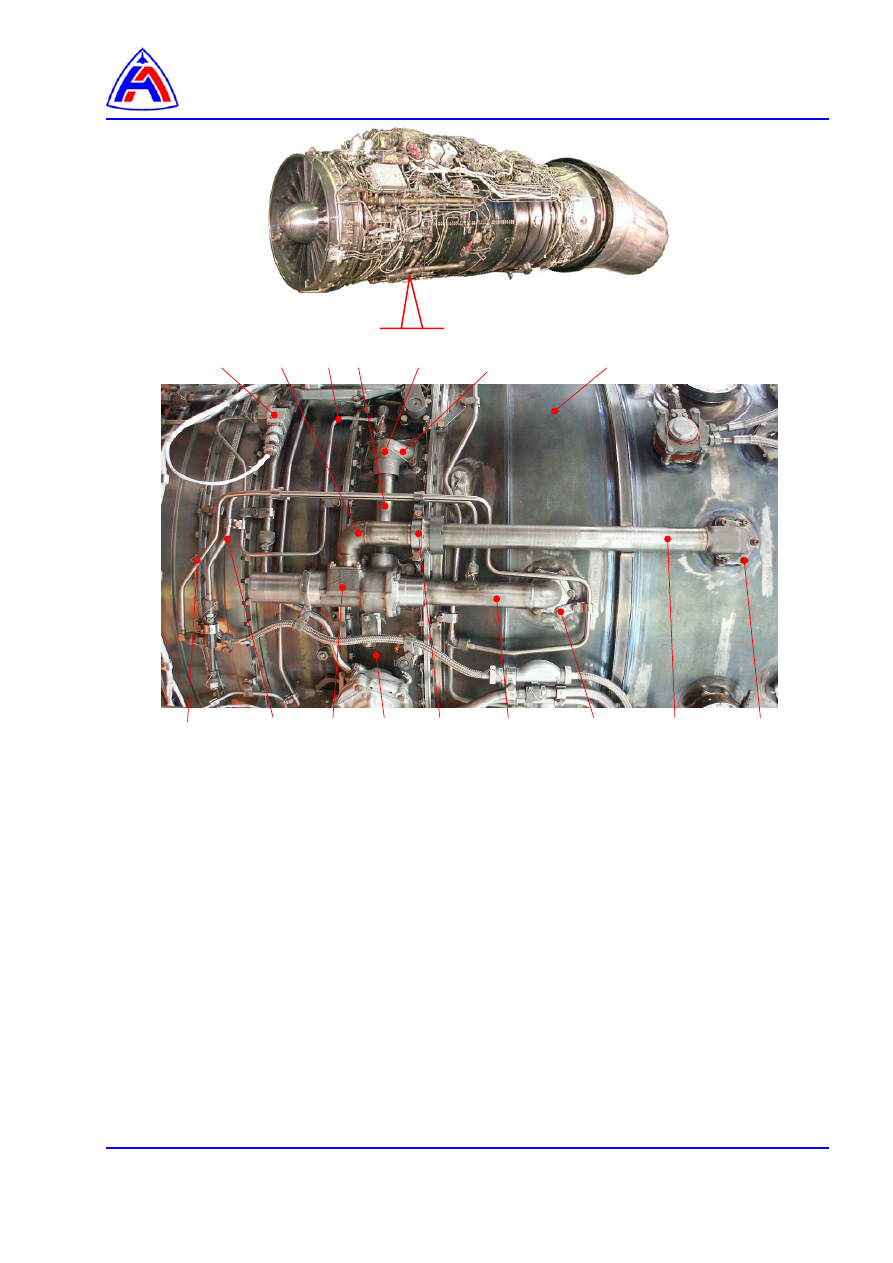

Рис. 1    Клапан переключения наддува.  Демонтаж и монтаж
