Двигатель АЛ-31ПФ. Руководство - часть 402







Фильтропакет масляного фильтра.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Вспомогательное оборудование ……………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



 4

Заключительные работы ……………………………………………..…………………………

3




Перечень рисунков

 1

Фильтропакет масляного фильтра. Демонтаж и монтаж ….………………………………

4





Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-72-00-00-00А-222А-А

Слив масла из двигателя

96-А-72-00-00-02А-340А-А



Проверка параметров двигателя без АРМ ДК-30



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Заглушка для малсобака   880.976



1


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо  ОСТ 1 00980-80
090-095-25-2-043




1 шт.

Проволока  0,8-ТС-12Х18Н10Т
ГОСТ 18143-72

 1,5

м


Запасные части:

Номенклатура

Идентификационный номер

Количество

Фильтропакет масляного фильтра



По потребности







Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности






Процедура

1.

Подготовительные работы

1.1.

Откройте люк АГРЕГАТЫ ДВИГАТЕЛЯ и люк для обеспечения доступа к крану слива масла
из маслофильтра (

30-И-11-22-00-00А-031А-А

).

1.2.

Расконтрите и отвинтите заглушку (

3, 96-А-72-00-00-00А-222А-А, рис. 2

) крана слива масла

из маслофильтра (

96-А-70-70-00-00А-920А-А

). Снимите заглушку.

1.3.

Подсоедините к крану приспособление из СНО самолета.

1.4.

Нажмите на упор крана и слейте масло в емкость.

1.5.

Отсоедините приспособление от крана.

1.6.

Поставьте заглушку (3) на кран, завинтите и законтрите её (

96-А-70-70-00-00А-920А-А

,

96-А-

70-70-00-00А-710А-А

).

2.

Демонтаж

2.1.

Расконтрите (

96-А-70-70-00-01А-920А-А

) рукоятку винта (

4, рис. 1

). Отвинтите винт до упора,

не выводя траверсу (

5

) из пазов.

2.2.

Завинтите  на 0,5 оборота  винт  (

4

).  Поверните  траверсу  (

5

)  против  часовой  стрелки  и

выведите траверсу из пазов.

2.3.

Извлеките фильтропакет с крышкой (

6

) из маслобака (

1

).

2.4.

Закройте отверстие в баке заглушкой 880.976.

3.

Монтаж

3.1.

Снимите заглушку 880.976 с отверстия в баке.

ВНИМАНИЕ! НЕ ДОПУСКАЙТЕ ПОВРЕЖДЕНИЙ УПЛОТНИТЕЛЬНОГО КОЛЬЦА И

ФИЛЬТРУЮЩИХ СЕКЦИЙ!

3.2.

Установите новое уплотнительное кольцо (

7

) 090-095-25-2-043 в проточку крышки (

6

).

3.3.

Установите фильтропакет с крышкой (

6

) в маслобак (

1

).

3.4.

Введите траверсу (

5

) в пазы. Поверните её по часовой стрелке до упора.

3.5.

Завинтите винт (

4

) и законтрите его рукоятку проволокой (

96-А-70-70-00-00А-710А-А

).







4.

Заключительные работы.

4.1.

Проведите опробование двигателя (

96-А-72-00-00-02А-340А-А

). Осмотрите стык крышки (

6

) с

маслобаком на герметичность.

4.2.

Закройте люки самолета.

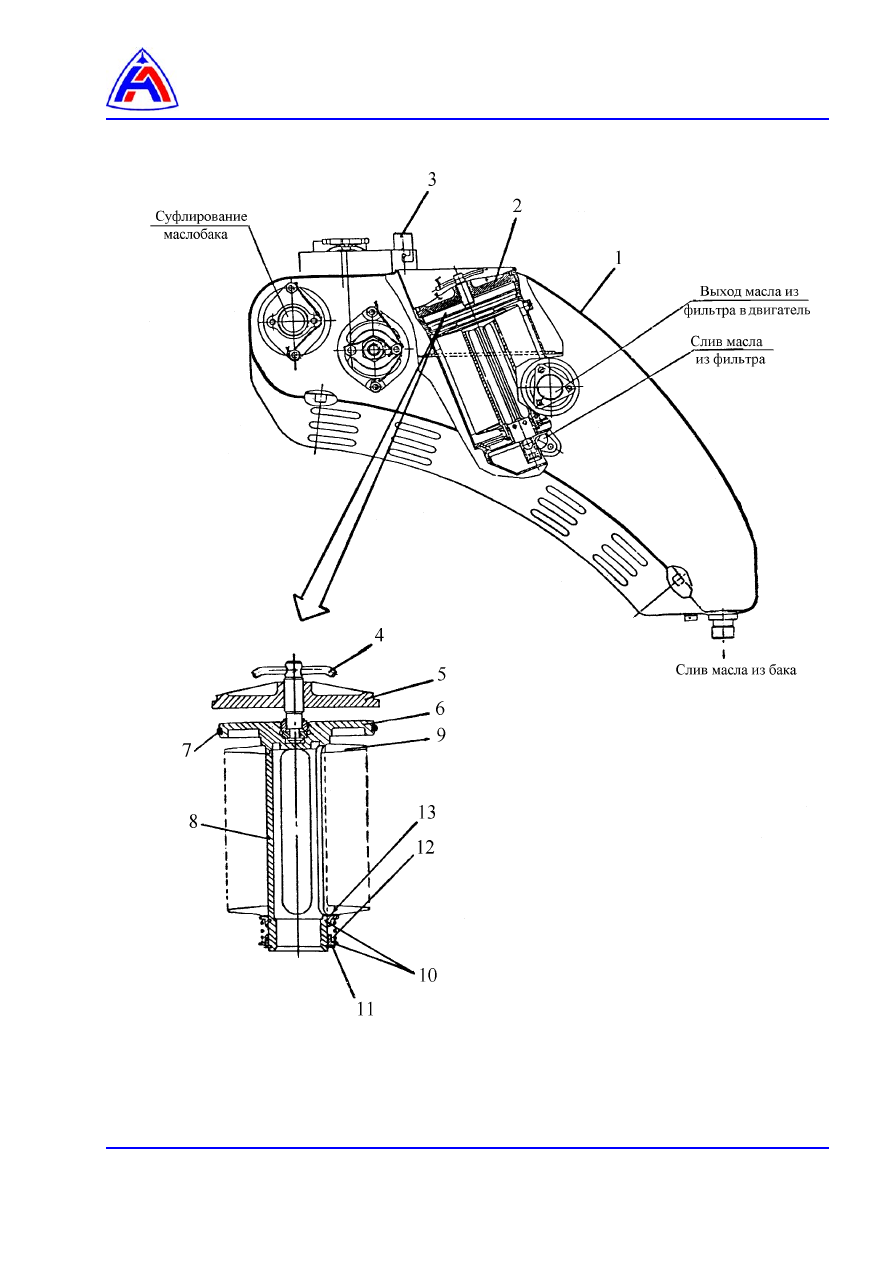

Рис. 1  Фильтропакет масляного фильтра

Демонтаж  и  монтаж



1 – маслобак,
2 – маслофильтр,
3 – мерная линейка,
4 – винт,
5 – траверса,
6 – крышка,
7 – уплотнительное кольцо,
8 – каркас,
9 – фильтрующая секция,
10 – втулка,
11 – стопорное кольцо,
12 – пружина,
13 – шайбы регулировочные.
