От  переключателя  наддува  воздух,  пройдя  через  внутренние  полости  стоек  № 8 и  № 9
(

сечение Б-Б

)  промежуточного  корпуса,  поступает  по  двум  трубопроводам  (

7

)  в  полость  (

5

)

наддува задней опоры КНД. Из полости (

5

) наддува воздух поступает в полости (

4

) КНД, (

16

)

вала ТНД, (

15

) вала КВД. В полость (

5

) наддува воздух поступает из разгрузочной полости

(

9

) КНД. Из полости (

4

) КНД воздух поступает в полость (

2

) наддува передней опоры КНД, из

которой  направляется  в  предмасляную  полость  (

23

)  передней  опоры  КНД  и  в  полость  (

3

).

Полость (

3

) сообщается с проточной частью двигателя.

Воздух  из  полости  (

16

)  вала  ТНД  через  полость  (

15

)  вала  РВД  поступает  с  одной  стороны

через  лабиринтные  уплотнения  в  предмасляную  полость  (

13

)  передней  опоры  КВД  и

предмасляную полость (

14

) межвального уплотнения валов компрессора. С  другой стороны

воздух из полости (

16

) через отверстия в цапфе ТВД и лабиринтные уплотнения поступает в

предмасляиую полость (

18

) опоры турбины.

Воздух из междисковой полости турбины направляется в предмасляную полость (

18

) опоры

турбины через лабиринтные уплотнения.

6.3.

Суфлирование  предмасляной  полости  (

23

)  передней  опоры  ротора  КНД  в  атмосферу

производится через два канала (

24

), стойки № 14, 17 и 21 переднего корпуса КНД (

сечение

А-А

) и клапан (

22

) суфлирования компрессора.

Суфлирование  предмасляной  полости  (

6

)  задней  опоры  КНД  осуществляется  через

трубопровод (

21

), стойки № 2 и 12 промежуточного корпуса (

сечение Б-Б

) и клапан (

22

).

Суфлирование  предмасляной  полости  (

13

)  передней  опоры  КВД  осуществляется  через

кольцевой канал (

11

), стойки № 2 и 12 (

сечение Б-Б

) и клапан (

22

).

Суфлирование  предмасляных  полостей  (

18

)  опоры  турбины  в  атмосферу  осуществляется

через кольцевую полость (

19

), стойки № 7, 8, 9, 10 и клапан (

20

) суфлирования турбины.

В  случае  попадания  незначительного  количества  масла  в  предмасляные  полости  из
масляных полостей оно отводится в атмосферу через клапаны суфлирования компрессора и
турбины.

6.4.

Коммуникации  систем  нагнетания,  откачки  масла,  суфлирования  и  наддува  опор  показаны
на (

рис. 6, 96-А-72-00-00-00А-050А-А

).












Фильтропакет масляного фильтра.  Осмотр и промывка.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Вспомогательное оборудование ……………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части …………………………………………………………………………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Осмотр фильтрующих секций и восстановление фильтра ………………………………

2



 3

Промывка фильтропакета и фильтрующих секций …………………………………..……

2



 4

Заключительные работы ……………………………………………..…………………………

2



Перечень рисунков

 1

Фильтропакет масляного фильтра.   Осмотр и промывка ………………………………

3






Ссылки:

Модули данных

технические руководства

Название

96-А-79-00-00-00А-920А-А

Фильтропакет масляного фильтра.   Демонтаж и монтаж

96-А-72-00-00-21А-420А-А

«Засорение масляного фильтра» – Устранение неисправности.



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Оправка для маслофильтра      880.977



1


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Бензин-растворитель (НЕФРАС С2-80/120)

ТУ 38.401-67-108-92

 1

л


Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности









Процедура

1.

Предварительные работы

1.1.

Произведите демонтаж фильтропакета (

96-А-79-00-00-00А-920А-А

)

1.2.

Осмотрите  фильтропакет  и  полость  корпуса  маслофильтра  в  маслобаке  на  наличие
загрязнений и металлической стружки.

1.3.

Разборка фильтропакета:
-

снимите стопорное кольцо (

11, рис. 1

),

-

снимите две втулки (

10

) с пружиной (

12

),

-

снимите регулировочные шайбы (

13

),

-

снимите фильтрующие секции.

2.

Осмотр фильтрующих секций и восстановление фильтра:
-

осмотрите  фильтрующие  секции - повреждения,  загрязнение  и  наличие  стружки  не
допускаются.

-

поврежденные фильтрующие секции замените новыми из комплекта ЗИП.

-

промойте все детали фильтра (п. 3).

3.

Промывка фильтропакета и фильтрующих секций.
-

установите одну фильтрующую секцию на оправку 880.977;

-

промойте фильтрующую секцию с двух сторон кистью в бензине;

-

снимите фильтрующую секцию с оправки 880.977 и установите на каркас (

8

);

-

промойте  последовательно  все  фильтрующие  секции  и  детали  фильтропакета  в
бензине.

4.

Заключительные работы

4.1.

Сборка фильтропакета.
-

наденьте фильтрующие секции (

9

) на каркас (

8

).

-

установите регулировочные шайбы (

13

),

-

установите пружину (

12

) с двумя втулками (

10

),

-

установите стопорное кольцо (

11

).

4.2.

Произведите монтаж фильтропакета (

96-А-79-00-00-00А-920А-А

).

4.3.

Если при осмотре маслофильтра (п.п. 1.2, 2) выявлены загрязнения или стружка, выполните
работы по

96-А-72-00-00-21А-420А-А, п. 1

.

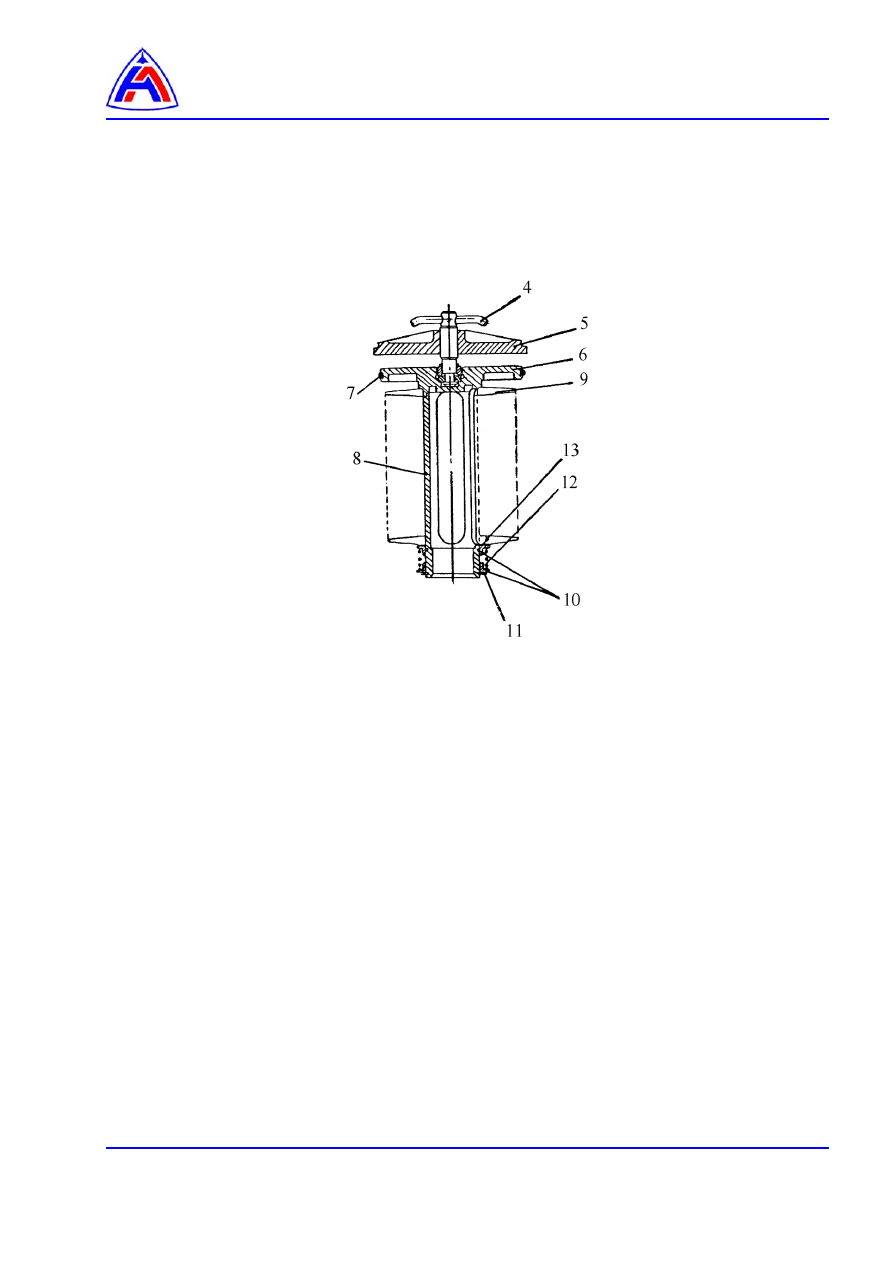

4 – винт,
5 – траверса,
6 – крышка,
7 – уплотнительное кольцо,
8 – каркас,
9 – фильтрующая секция,
10 – втулка,
11 – стопорное кольцо,
12 – пружина,
13 – шайбы регулировочные.




Рис. 1  Фильтропакет масляного фильтра

Осмотр и промывка
