Двигатель АЛ-31ПФ. Руководство - часть 400

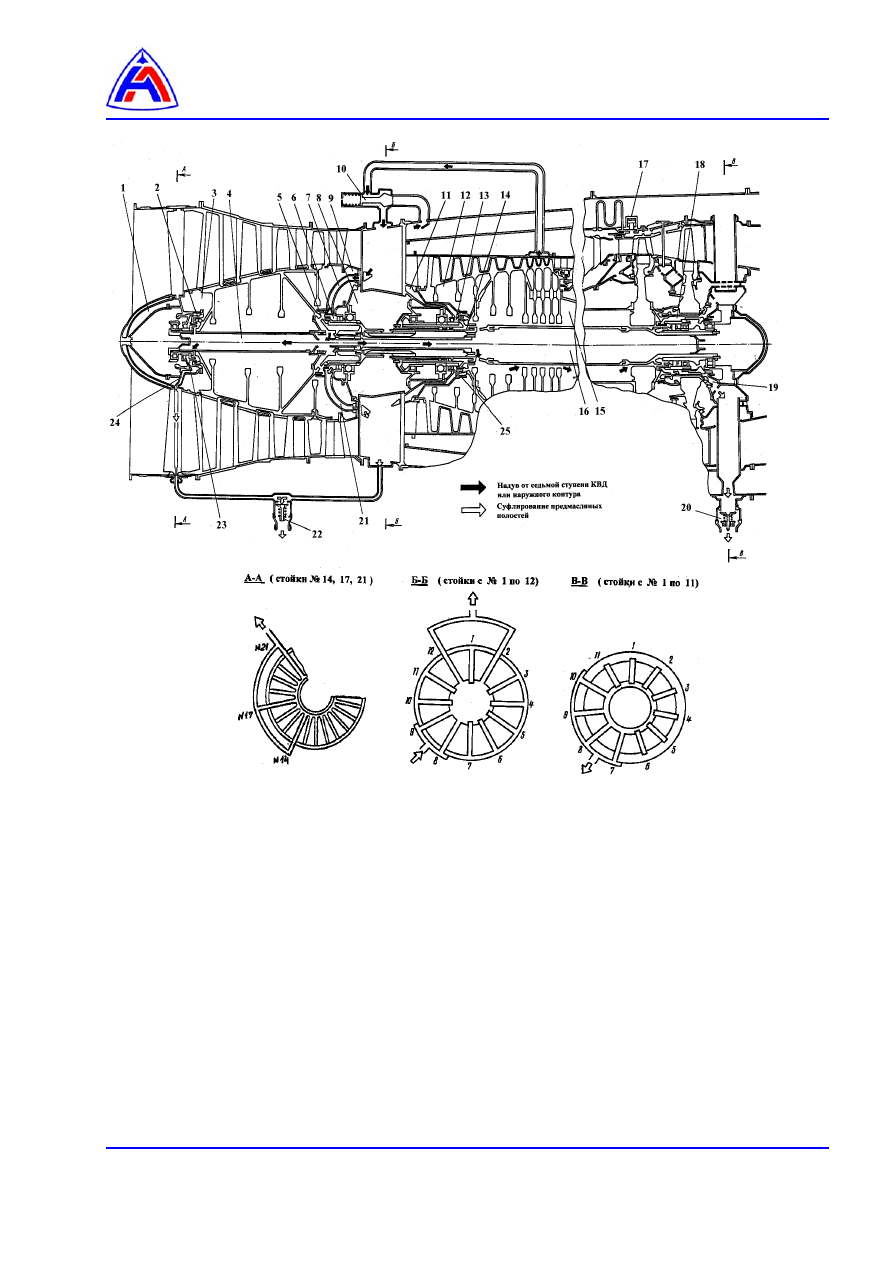

Рис. 20   Система наддува опор двигателя

1 - полость кока,
2 - полость наддува,
3 - полость,
4- полость вала КНД,
5 - полость наддува,
6 - предмасляная полость,
7 - трубопровод,
8 - масляная полость,
9 - разгрузочная полость КНД,
10 - переключатель наддува,
11 - кольцевой канал,
12 - полость,
13 - предмасляная полость,

14 - предмасляная полость межвального уплотнения

валов компрессора,

15 - полость вала РВД,
16 - полость вала ТНД,
17 - клапанный  аппарат  отключения  охлаждения

турбины,

18 - предмасляная полость,
19 - кольцевая полость,
20 - клапан суфлирования турбины,
21 - трубопровод,
22 - клапан суфлирования компрессора,
23 - предмасляная полость,
24 - канал суфлирования предмасляной полости

передней опоры КНД,

25 - лабиринтное уплотнение.

























1 - пружина,
2 - поршневое кольцо,
3 - корпус,
4 - клапан,
5 - крестообразная направляющая.

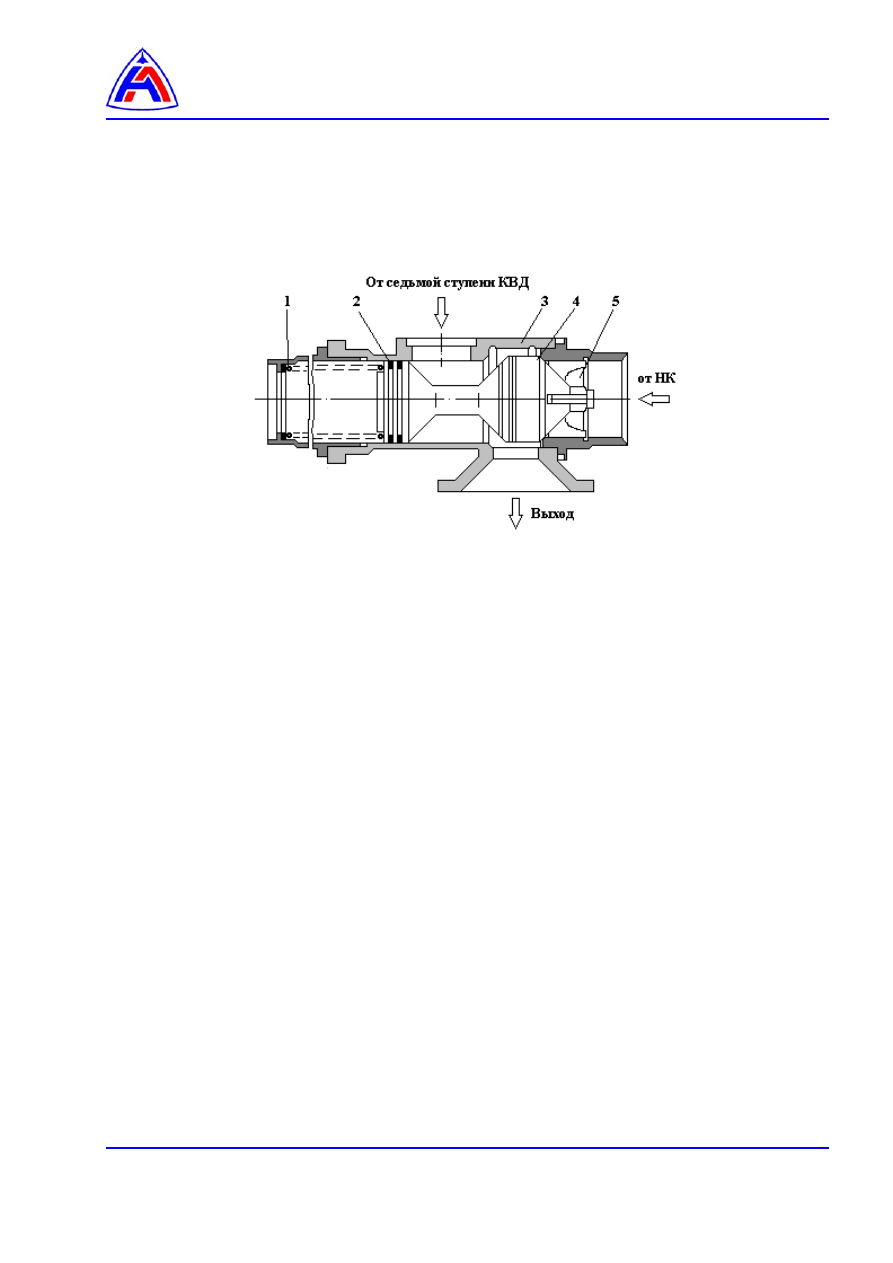

Рис. 21   Переключатель наддува


















1 - седло,
2 - клапан,
3 - втулка,
4 - шайба,
5 - корпус,
6 - пружина.

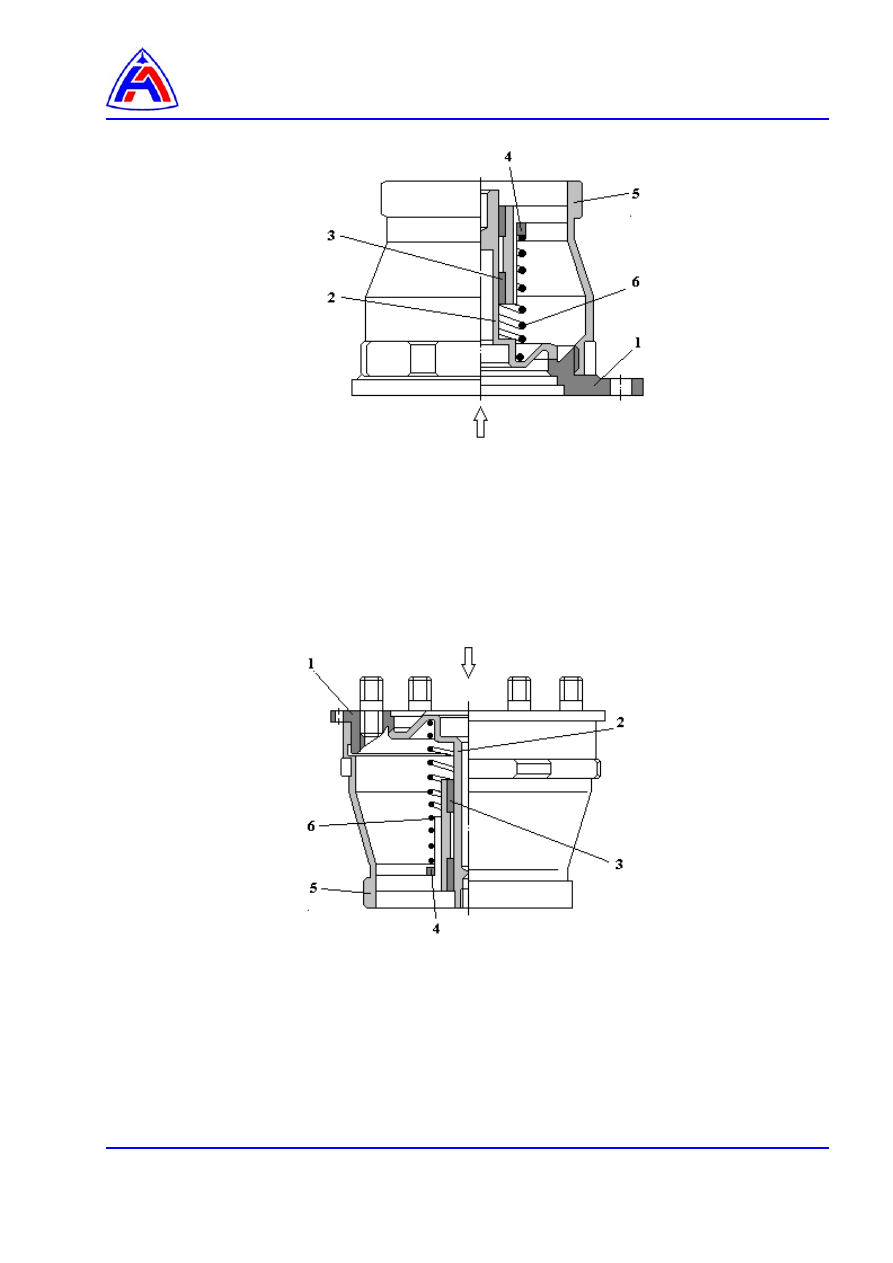

Рис. 22   Клапан суфлирования компрессора








1 - седло,
2 - клапан,
3 - втулка,
4 - шайба,
5 - корпус,
6 - пружина.



Рис. 23   Клапан суфлирования турбины







6.

Работа маслосистемы, систем суфлирования и наддува опор.

6.1.

При запуске масло из маслобака через клапан-пробку (

7, рис. 1

) поступает в маслосистему

ГТДЭ.  Масло,  откачиваемое  из  ГТДЭ,  проходит  через  фильтр  (

6

),  обратный  клапан  (

46

)  и

сбрасывается  в  ВКА.  Масло  из  ВКА  откачивается  насосами  (

2

  и

45

)  и  через

термостружкосигнализатор (

24

) поступает в маслобак (

18

).

С момента начала раскрутки ротора высокого давления двигателя, нагнетающий насос (

13

)

маслоагрегата  забирает  масло  из  маслобака  и  подает  его  в  топливомасляный
теплообменник  (

34

).  Затем  масло  поступает  в  маслофильтр  (

22

)  и  через  клапан

переключения  (

29

)  в  теплообменник  (

28

),  подключаемый  на  форсированных  режимах.

Масло, охлажденное топливом в теплообменниках, поступает:
−  на смазку и охлаждение подшипников роторов двигателя,
−  на охлаждение уплотнений опор,
−  на смазку трущихся деталей КДА, ВКА, ЦКП, ФН, редуктора РНД,
−  на обеспечение работы демпферов опор двигателя.

Количество масла, поступающего к смазываемым узлам двигателя, определяется сечениями
жиклеров в форсунках подачи масла.

Масло в смеси с воздухом откачивается из опор роторов двигателя и КДА насосами (

12, 36,

39, 40, 41

) и поступает в сигнализатор (

17

) стружки в масле.

При попадании в зазоры между контактными шайбами сигнализатора металлических частиц,
электрическая  цепь  его  замыкается.  Электрический  сигнал  поступает  в  КИСС.  На  экране
КИСС  высвечивается  сообщение  СТРУЖКА  В  МАСЛЕ.  СБРОСЬ  ОБОРОТЫ.  Сигнал
регистрируется в ДЗУ КИСС.

Далее  смесь  поступает  в  центробежный  неприводной  воздухоотделитель  (

20

).  В

воздухоотделителе  масло  отделяется  от  воздуха  и  сливается  в  маслобак.  Воздух  через
узел суфлирования маслобака отводится в систему суфлирования.

В  системе  суфлирования  воздух  из  узла  суфлирования  маслобака  смешивается  с
суфлируемым воздухом из опор и поступает в центробежный суфлер (

10

). В центробежном

суфлере происходит отделение частиц масла от воздуха. Масло направляется в КДА (

11

), а

воздух сбрасывается в атмосферу.

При  действии  отрицательных  перегрузок  для  предотвращения  ухода  масла  через  узел
суфлирования  маслобака  установлен  шариковый  клапан.  Клапан  отсекает  узел
суфлирования от системы суфлирования двигателя.

После останова двигателя оставшееся в опоре турбины масло поступает в дополнительный
сливной бачок (

рис. 16

).

6.2.

Система  наддува  опор  двигателя  представляет  собой  единую  централизованную  систему
(

рис. 20

),  сообщенную  через  клапан  переключения  наддува  (

10

)  с  двумя  источниками

питания:
−  седьмой ступенью КВД,
−  наружным контуром за КНД.

Для  турбины  дополнительным  источником  питания  служит  междисковая  полость,  которая
соединяется  через  клапанный  аппарат  отключения  (

17

)  с  воздухо-воздушным

теплообменником.

Управление отбором воздуха производится переключением клапана (

10

) автоматически.

При перепаде между давлениями в наружном контуре и атмосферным давлением менее (0,6
± 0,05) кгс/см

2

 воздух в систему поступает от седьмой ступени КВД. При больших перепадах

воздух в систему поступает из кольцевого канала наружного контура.
