1, 3, 4, 7 - шестерня с крыльчаткой,
2 - корпус нижний,
5 - корпус верхний,
6 - валик ведущий.



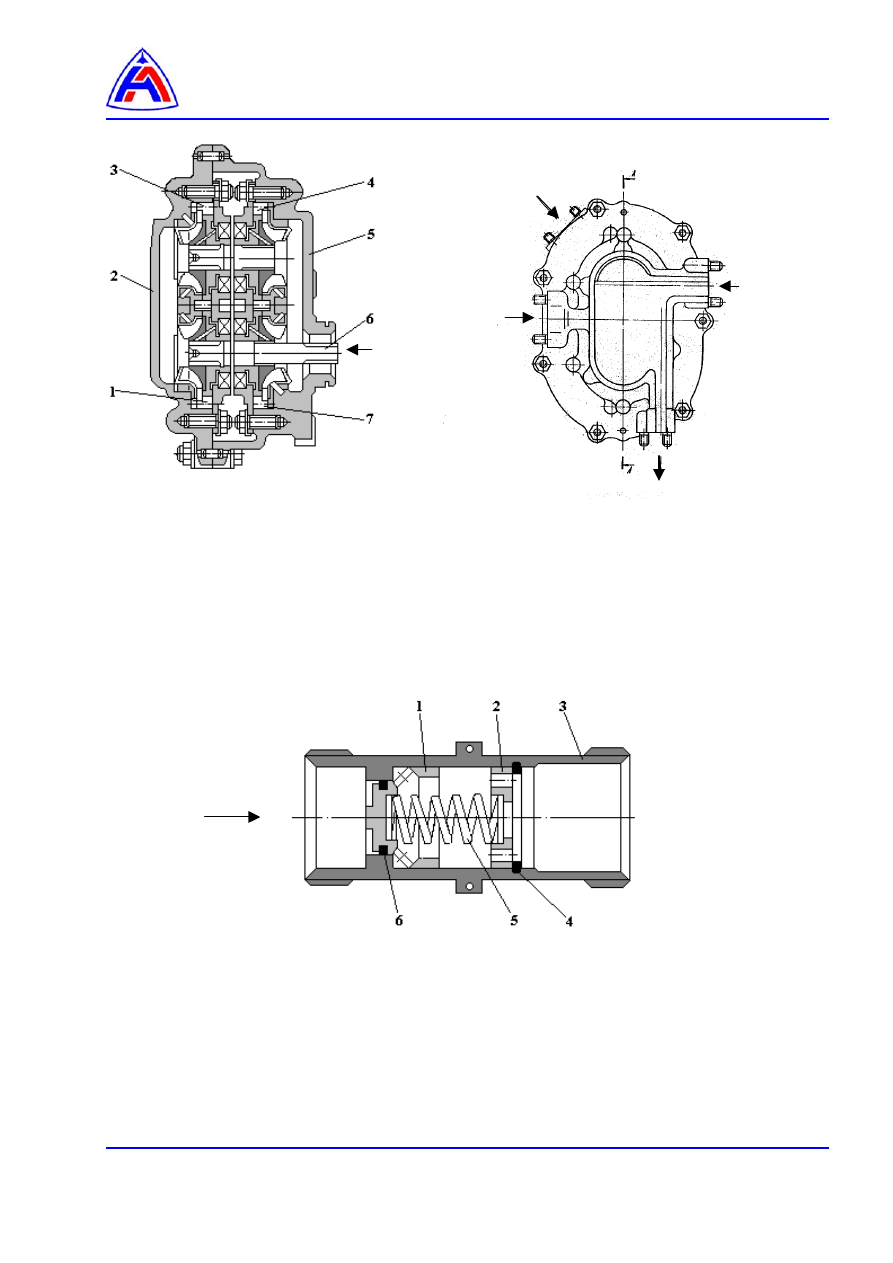

Рис. 13    Нижний откачивающий маслонасос










1 - клапан,
2 - упорная втулка,
3 - корпус,
4 - кольцо,
5 - пружина,
6 - уплотнительное кольцо.



Рис. 14   Клапан – пробка

Подвод масла от

задней опоры КНД и

передних опор РВД и

ТНД

Отвод масла

Подвод масла
от задних опор
РВД и ТНД

Подвод масла от

редуктора датчиков

РНД

Подвод масла от

нагнетающего

насоса


















1 – фильтр,
2 – датчик-сигнализатор ДСМК 8А-47,
3 – линейка масломерная,
4 – сигнализатор СП-0,4 ЭТ1,
5 – штуцер заправки маслобака маслом,
6 – элемент чувствительный (сигнализатор стружки),
7 – заборник,
8 – крышка заливной горловины.

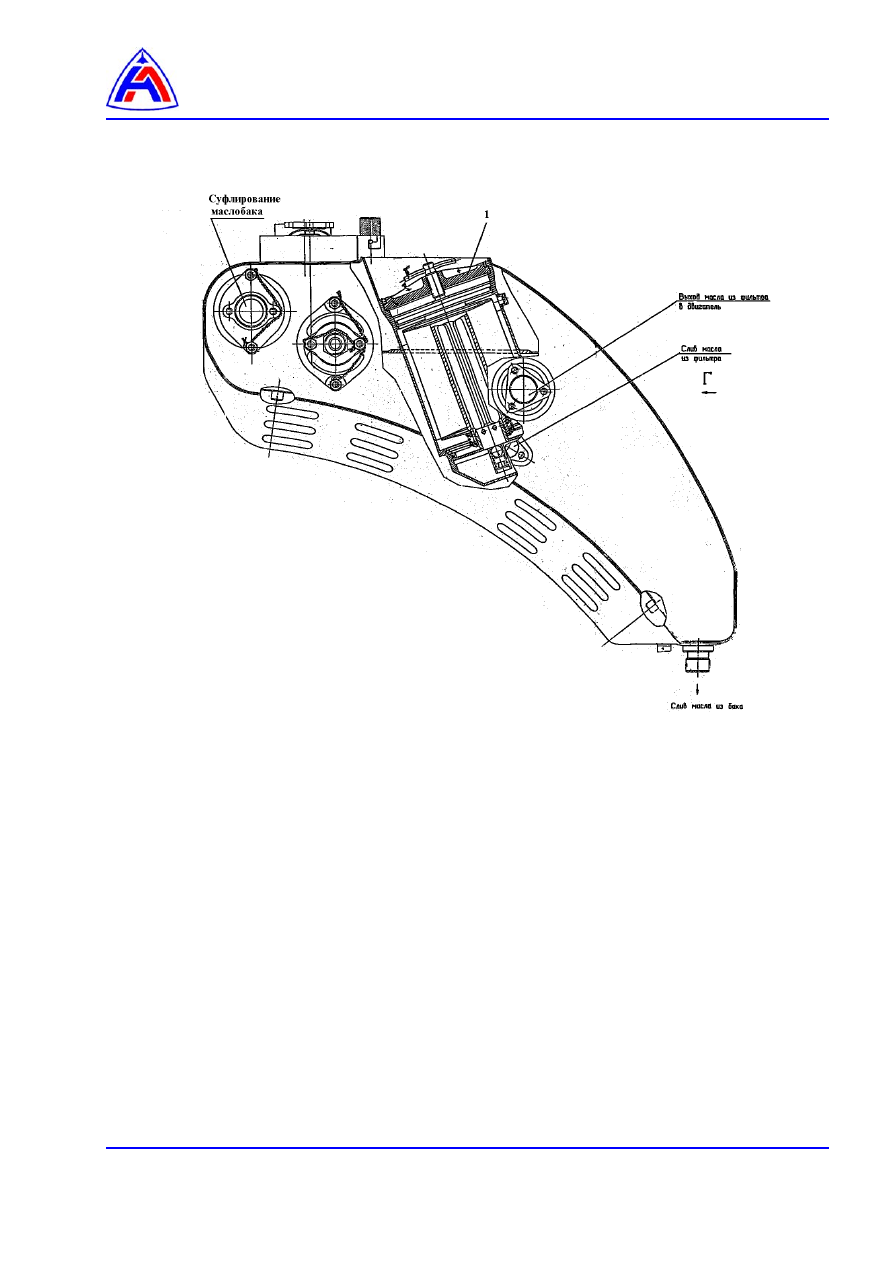

Рис. 15   Маслобак

(лист 1 из 3)

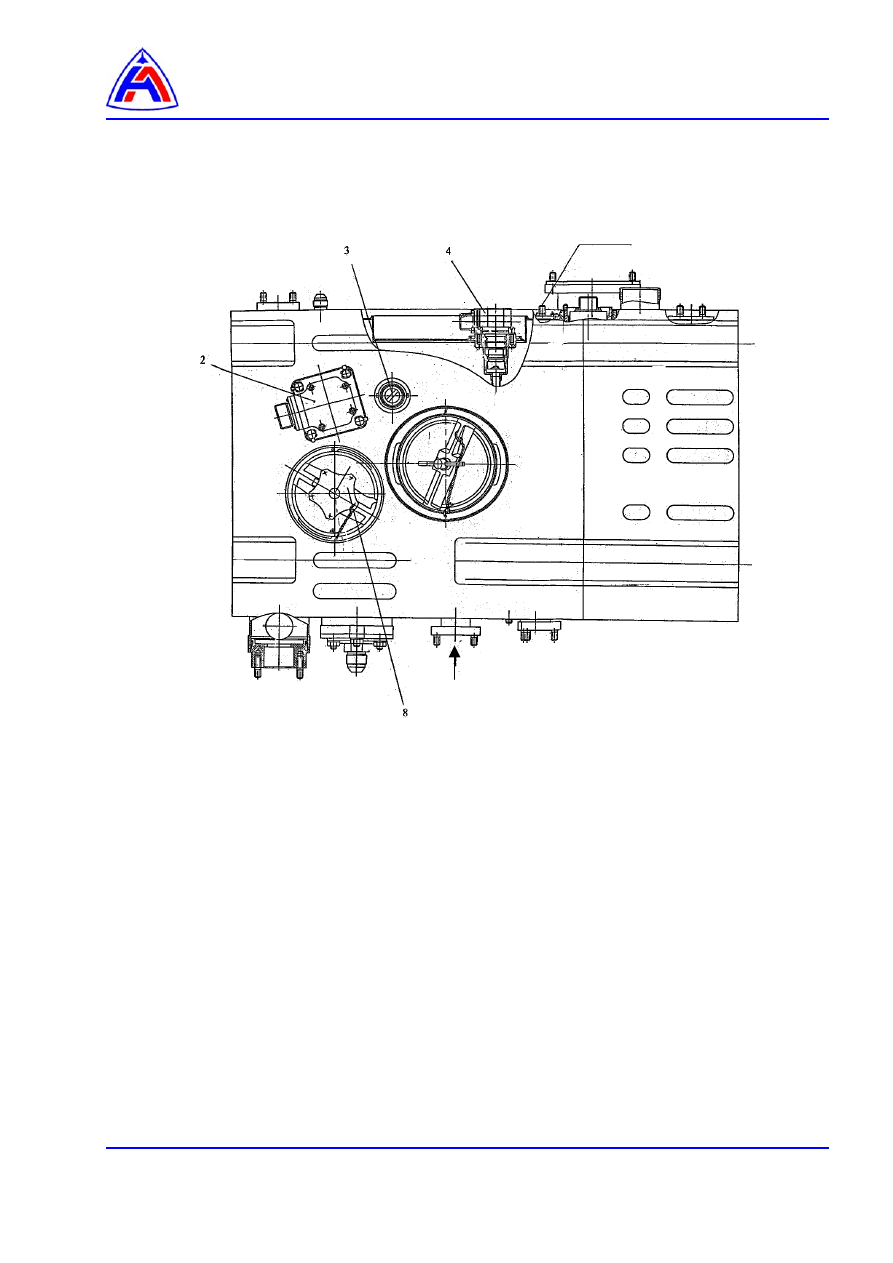

Рис. 15   Маслобак

(лист 2 из 3)





Откачка

масла из

ВКА

Вход масла
в фильтр

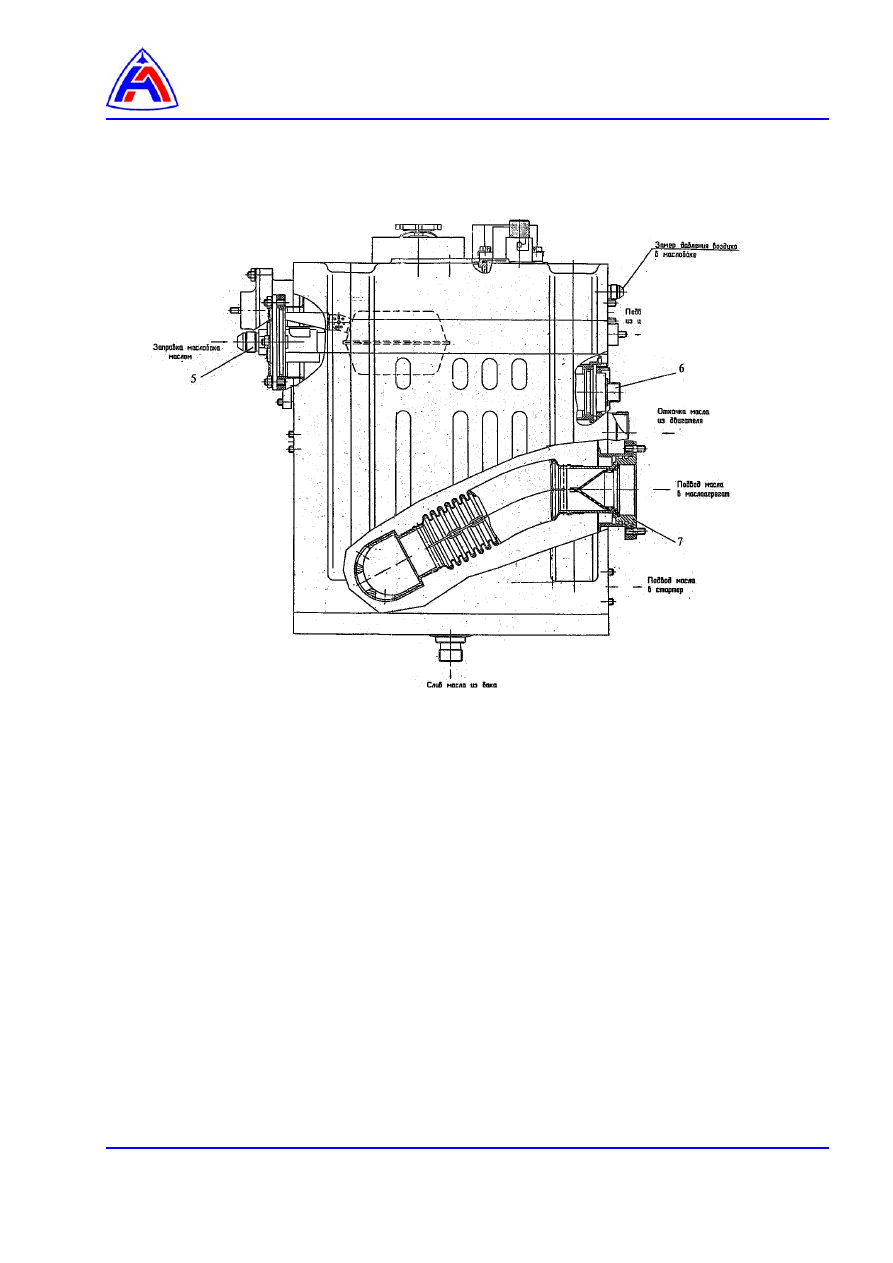

Рис. 15   Маслобак

(лист 3 из 3)
