Двигатель АЛ-31ПФ. Руководство - часть 396

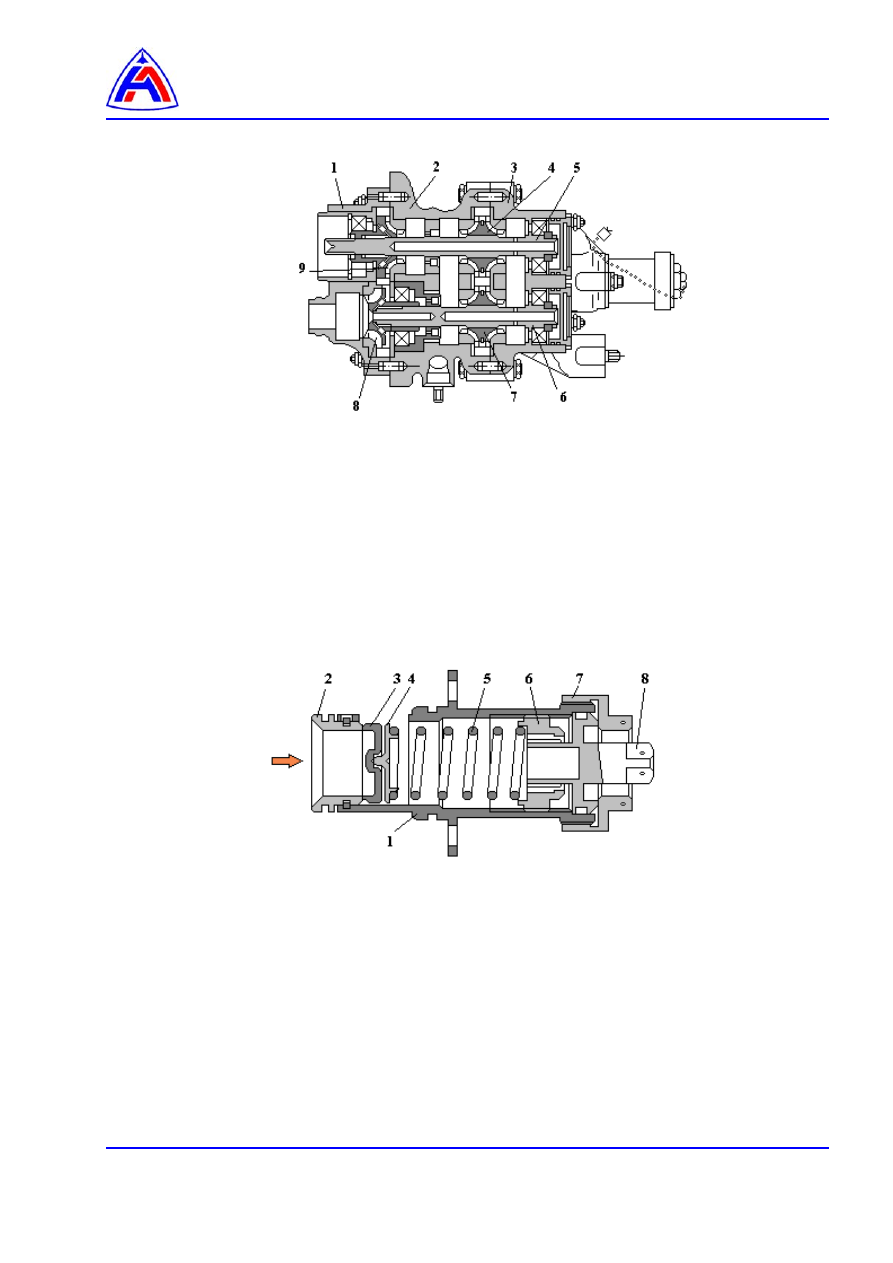

1 - передний корпус,
2 - средний корпус,
3 - задний корпус,
4, 7 - шестерня с крыльчатками нагнетающего насоса,
5, 6 - валы,
8, 9 - шестерни с крыльчатками откачивающего насоса.



Рис. 2  Маслоагрегат









1 - корпус,
2 - седло,
3 - клапан,
4 - тарелка пружины,
5 - пружина,
6, 7 - гайки,
8 - упор,



Рис. 3  Перепускной клапан

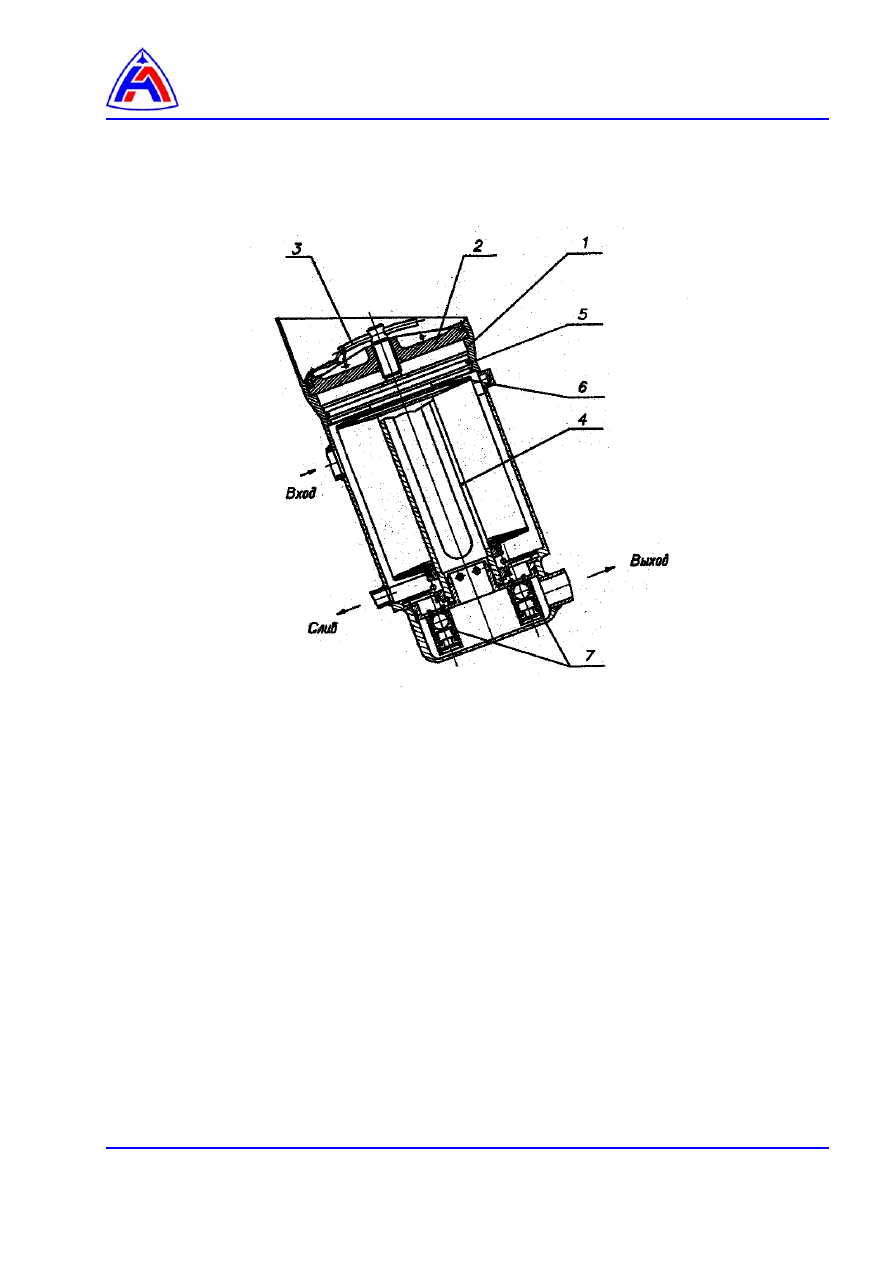

1 – корпус,
2 – траверса,
3 – рукоятка,
4 – каркас с крышкой,
5 – кольцо уплотнительное,
6 – фильтрующая секция,
7 – перепускные клапаны.









Рис. 4   Масляный фильтр тонкой очистки

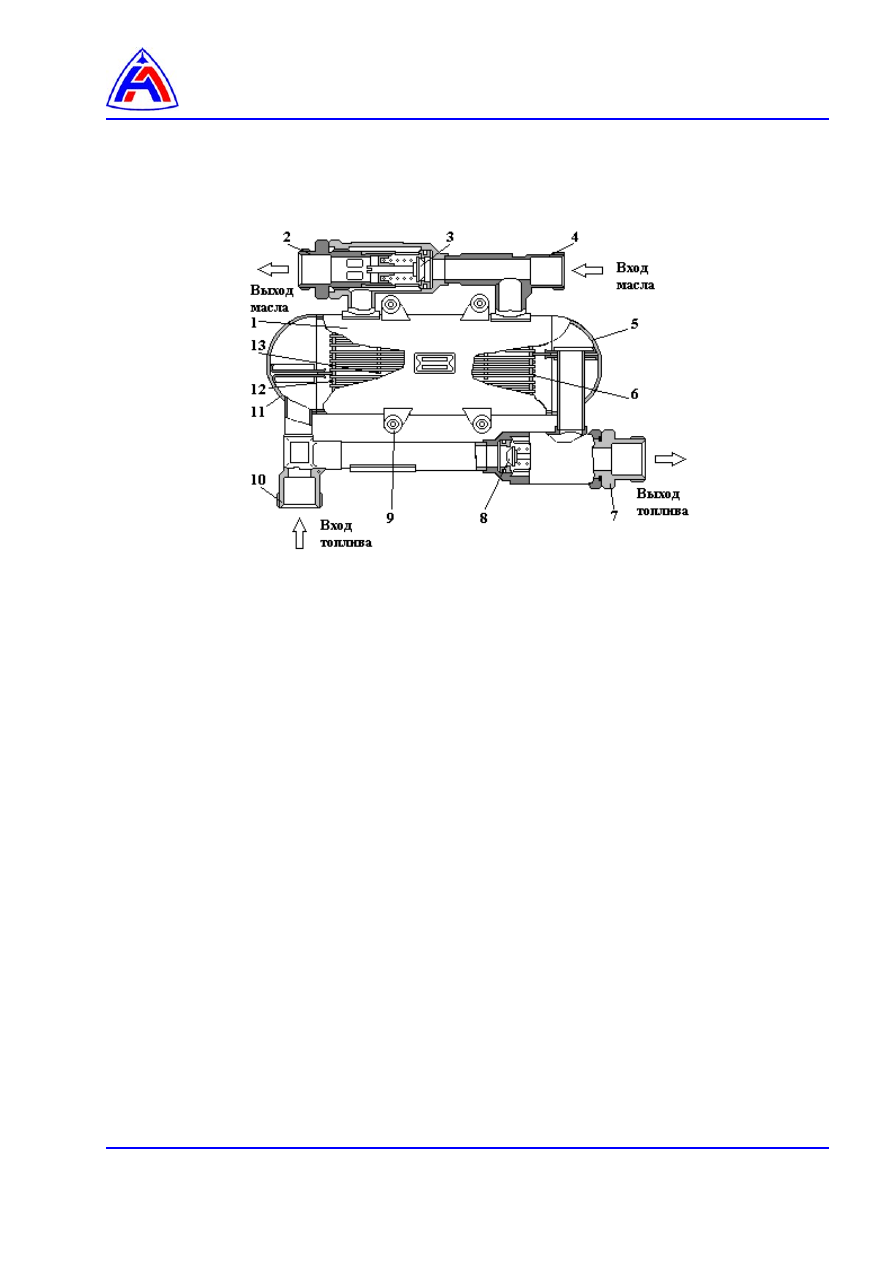

1 - обечайка,
2 - штуцер,
3 - клапан,
4 - штуцер,
5 - крышка,
6 - трубки сота,
7 - штуцер,
8 - клапан,
9 - кронштейн,
10 - штуцер,
11 - крышка,
12 - трубная доска,
13 - перегородка.








Рис. 5   Топливомасляный теплообменник

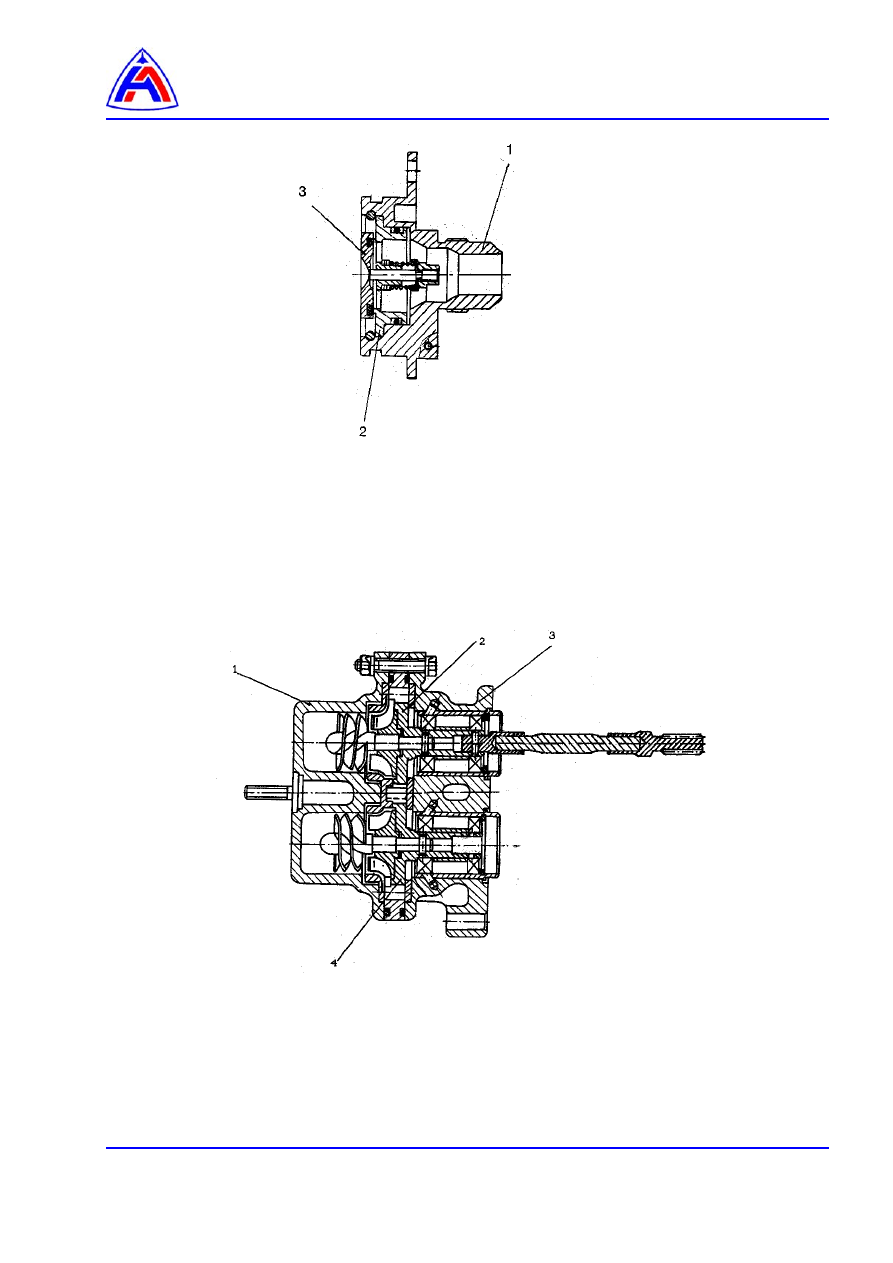

1 – фланец,
2 – седло,
3 – клапан.




Рис. 6   Обратный клапан








1 – крышка,
2, 4 – шестерни с крыльчатками и шнеками,
3 – корпус.





Рис. 7   Откачивающий насос передней опоры КНД
