Двигатель АЛ-31ПФ. Руководство - часть 397

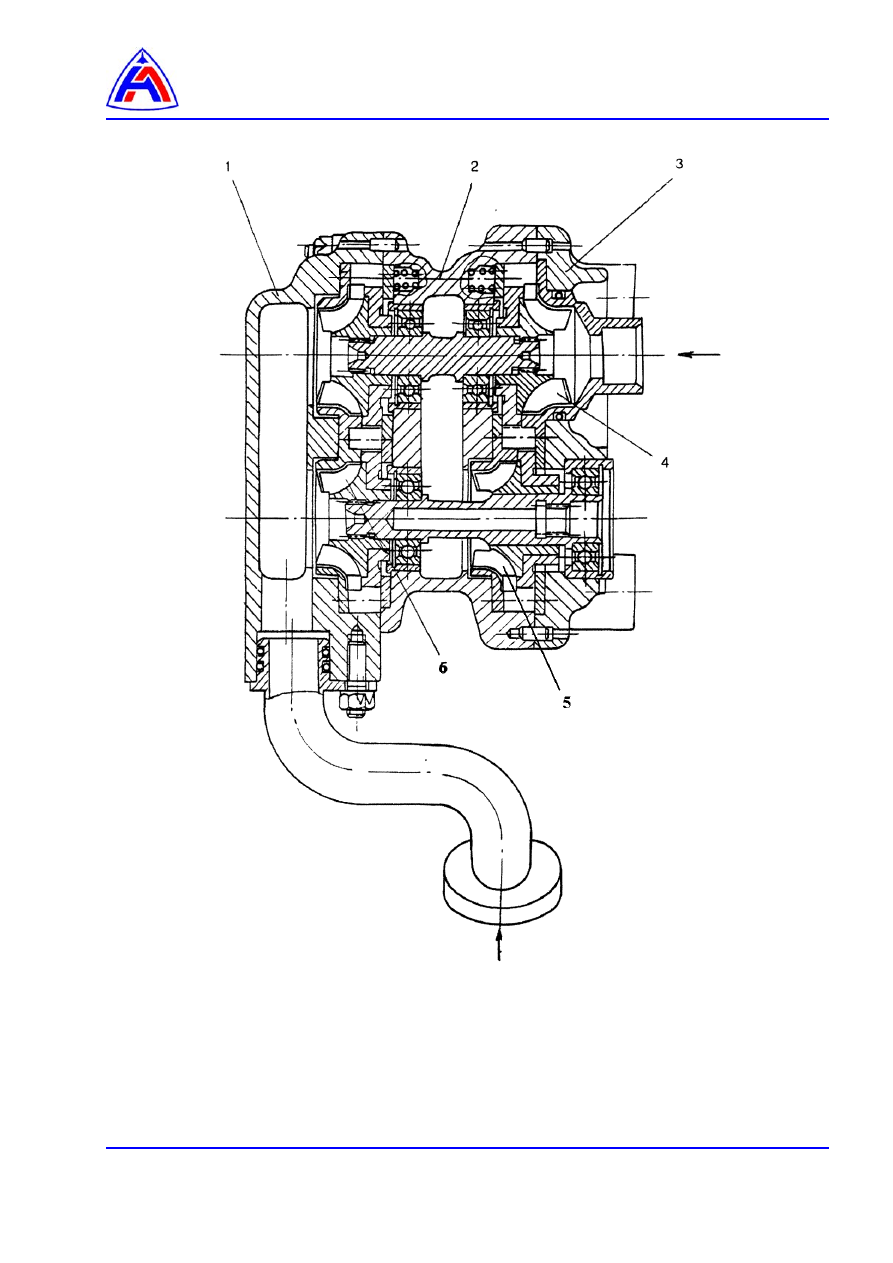

1 - крышка,
2 - средний корпус,
3 - корпус,
4, 5, 6, 7 - шестерни с крыльчатками.



Рис. 8   Блок насосов откачки масла задней опоры КНД

и передних опор РВД и ТНД

Вход

Вход




















1 – крышка,
2,4 – шестерни с крыльчатками и шнеками,
3 – корпус.

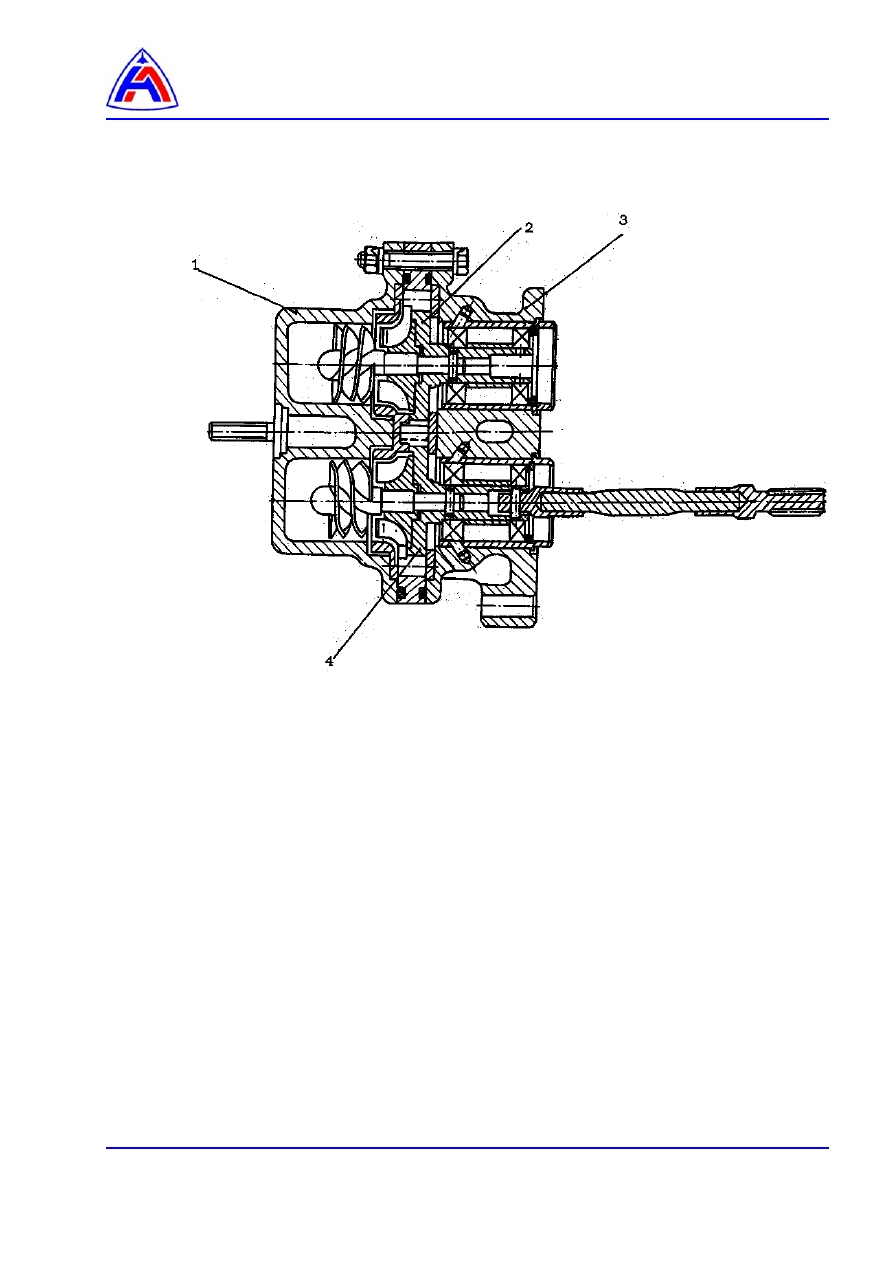

Рис. 9   Откачивающий насос задних опор РВД и ТНД

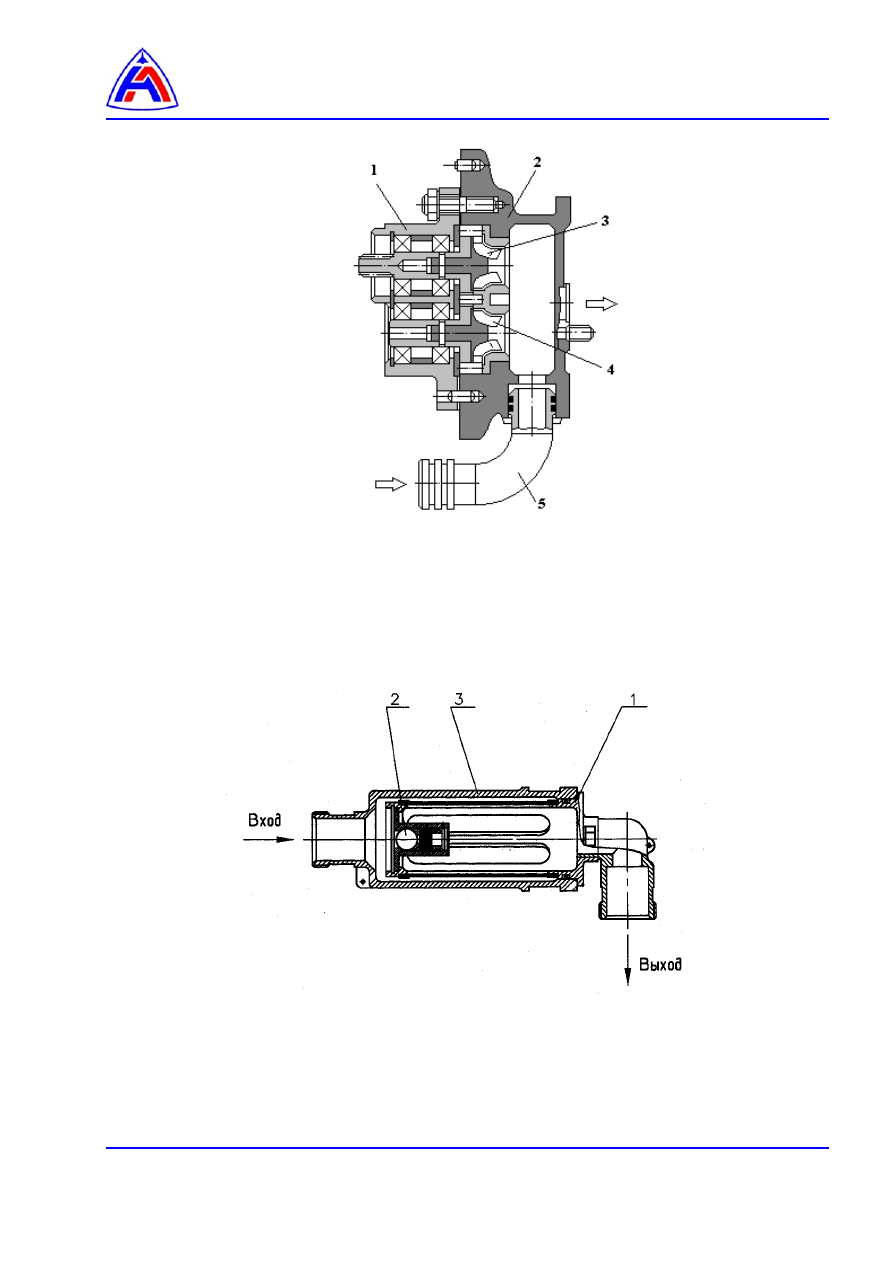

1 - корпус,
2 - крышка,
3, 4 - шестерни с крыльчатками,
5 - заборник.



Рис. 10   Откачивающий насос ВКА









1 – корпус фильтра с фильтроэлементом,
2 – перепускной клапан,
3 – корпус.


Рис. 11   Фильтр

Вход

Выход

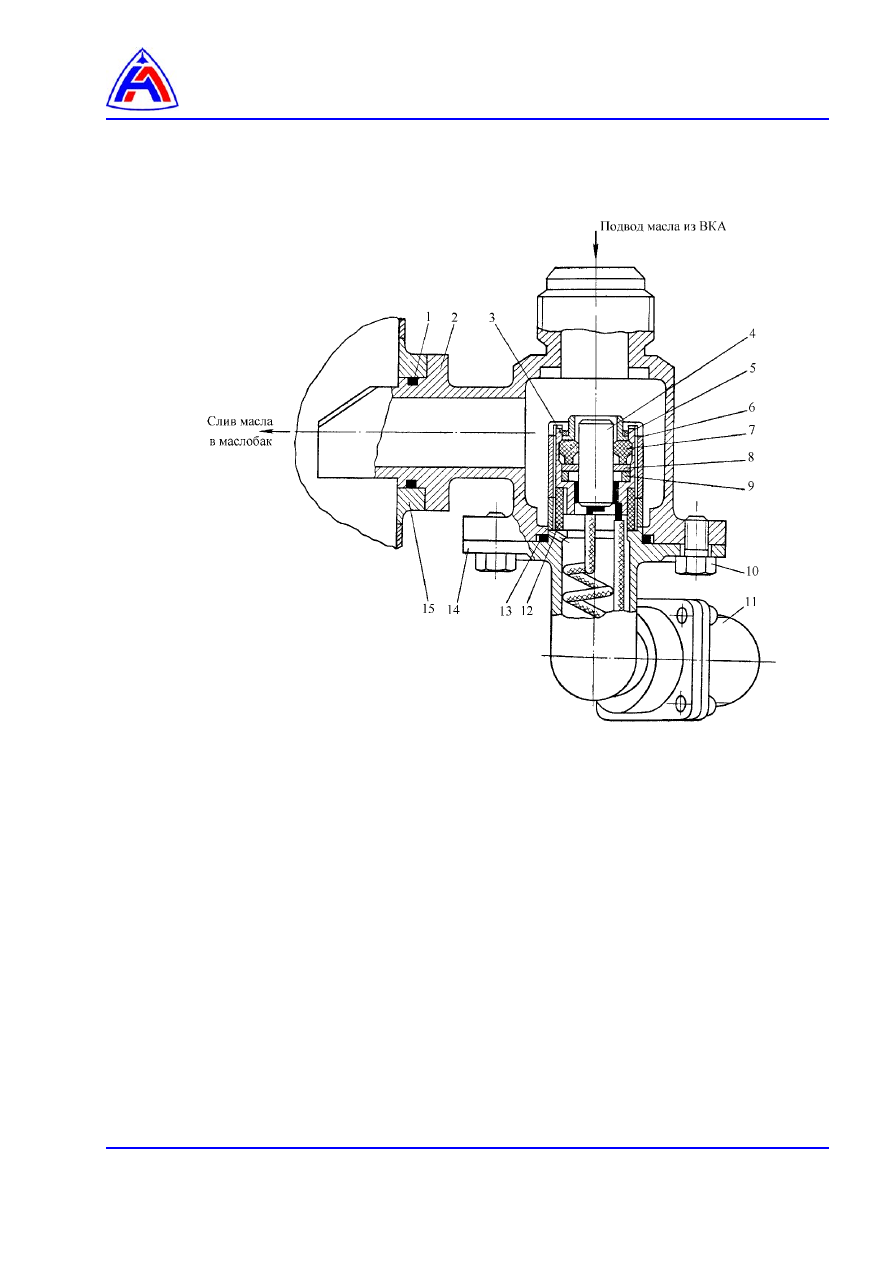

Рис. 12   Термостружкосигнализатор



1 – уплотнительное кольцо,
2 – проставка,
3 – индуктор,
4 – магнит,
5 – стопорное кольцо,
6 – втулка,
7 – уплотнительное кольцо,
8 – шайба,

9 – плавкая вставка,
10 – болт,
11 – разъем штепсельный,
12 – проставка,
13 – уплотнительное кольцо,
14 – корпус,
15 – фланец масляного бака.
