Двигатель АЛ-31ПФ. Руководство - часть 393









Запасные части:

Номенклатура

Идентификационный номер

Количество

Датчик  ДСМК-8А-47

По требованию



Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура:

1.

Подготовительные работы

1.1.

Откройте люк АГРЕГАТЫ ДВИГАТЕЛЯ (

30-И-11-22-00-00А-031А-А

).

1.2.

Осмотрите устанавливаемый датчик. Механические повреждения не допускаются.

2.

Демонтаж  (

рис. 1

)

2.1.

При

демонтаже

соединителей

электрических

коммуникаций

руководствуйтесь

требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

.

2.2.

Отстыкуйте электрический соединитель от датчика

2.3.

Отвинтите четыре винта (

4

)  крепления датчика-сигнализатора  (

1

) к корпусу маслобака.

Извлеките  из маслобака  датчик-сигнализатор  вместе с уплотнительным кольцом.
Закройте гнездо установки датчика полиэтиленовой пленкой. Пленку закрепите
лейкопластырем.

3.

Монтаж

3.1.

При  монтаже  соединителей  электрических  коммуникаций  руководствуйтесь  требованиями,
изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

.

3.2.

Установите на датчик-сигнализатор новое уплотнительное кольцо  050-054-25-2-043.
Кольцо смажьте смазкой ЦИАТИМ-221.
Установите датчик в маслобак.

3.3.

Установите новые контровочные шайбы под винты (

4

) крепления датчика к маслобаку.

Завинтите винты (

4

).

Законтрите винты контровочными шайбами.

3.4.

Состыкуйте электрический соединитель (

2

).

Законтрите гайку соединителя.

4.

Заключительные работы

4.1.

Закройте люк  самолета.

4.2.

Произведите проверку работы датчика-сигнализатора кнопкой контроля уровня заправки
маслобака  (

96-А-72-00-00-00А-363А-А

).

4.3.

При  очередном запуске двигателя проверьте герметичность соединения  в месте установки
датчика.

4.4.

Подготовьте к отправке снятый датчик-сигнализатор.













(лист21 из 2)










































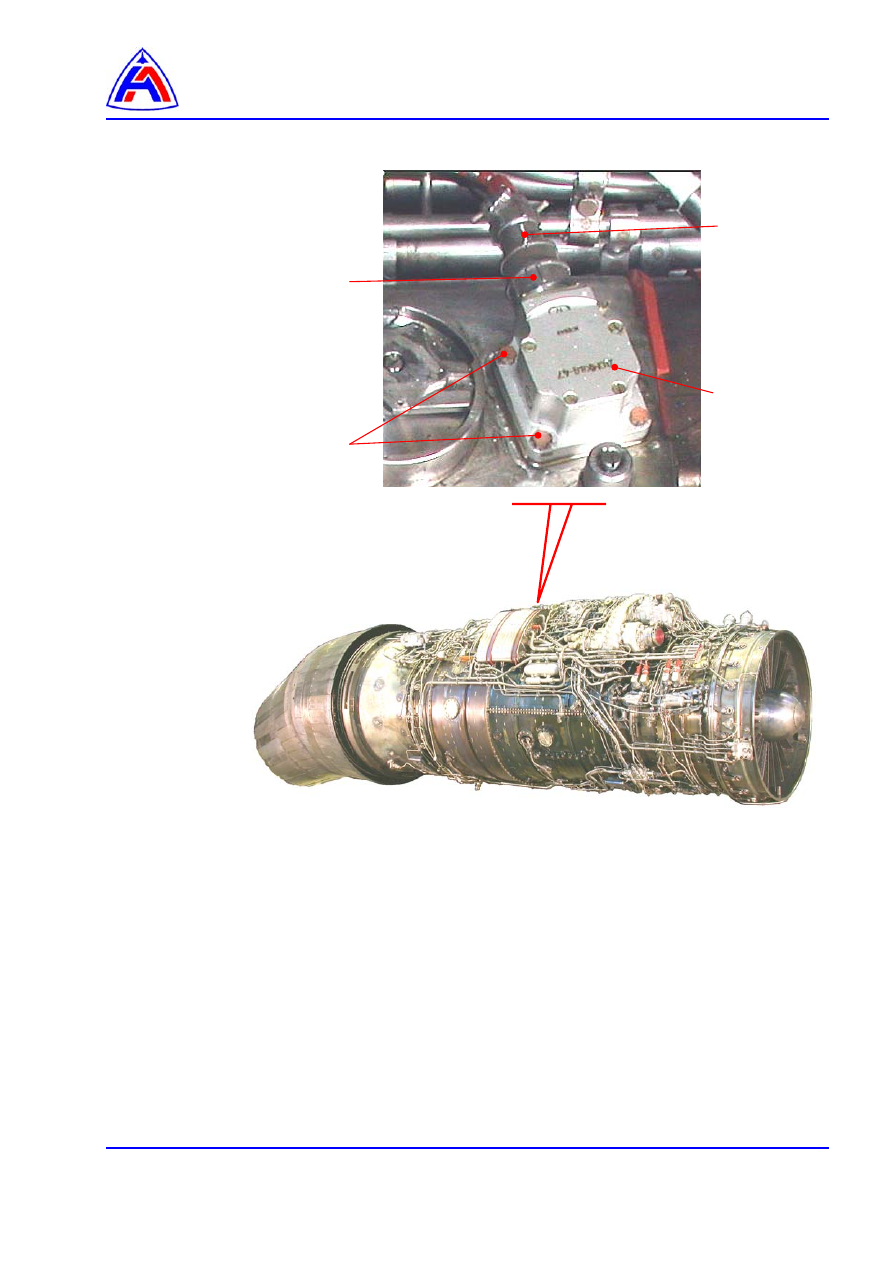

1 - датчик-сигнализатор,
2 – электрический соединитель,
3 - гайка соединителя,
4 - винты крепления.






Рис. 1  Датчик-сигнализатор уровня масла  ДСМК-8А-47

Демонтаж и монтаж





2

1

3

4







Контроль наработки двигателя – Описание и работа



Содержание



Ссылки …………………………………………………………………………………………………

1





Описание ……………………………………………………………………………………………….

1



 1

Общие сведения ………………………………………………………………………………..

1



 2

Описание …………………………………………………………………………………………

1



 3

Работа ……………………………………………………………………………………………

2



Перечень рисунков

 1

Счетчик наработки СНР-1  ( лицевая панель) ………………..……………………..….

3





Ссылки:

Модули данных,

технические руководства

Название

96-А-73-22-30-00А-000А-А

Комплексный регулятор КРД-99Б

96-А-80-00-10-00А-000А-А

Автомат запуска двигателя АПД-99.



Описание:

1.

Общие сведения

1.1.

Система контроля наработки предназначена для автоматического отсчета и фик-сирования
числа запусков ГТДЭ и времени наработки двигателя.

Регистрация  и  подсчет  общей  наработки  на  режимах  "У", "Б"  и  "ВР"  на  земле  и  в  воздухе
ведется по счетчику СНР-1 (

рис. 1

).

1.2.

Погрешность измерения:
–

счетчиков времени ............................…………………………......... не более 6 %;

–

счетчика числа запусков ……………………………………..…….. не более 0,3 %

2.

Описание

2.1.

В состав системы входят:
–

электромеханический счетчик наработки СНР-1;

–

КРД (

96-А-73-22-30-00А-000А-А

);

–

АПД (

96-А-80-00-10-00А-000А-А

);

2.2.

На лицевую панель СНР-1 вынесены циферблаты пяти счетчиков с трафаретами для пяти
каналов измерения:

ALL - счетчик ЭСВ-3 времени обшей наработки двигателя;

MAX COMBAT - счетчик ЭСВ-5 времени наработки двигателя на n

2

 ≥ 97 % или при горении

ФК на режимах "Б" и "ВР";

MAX TRAIN    - счетчик ЭСВ-5 времени наработки двигателя на n

2

 ≥ 93 % или при горении ФК

на режиме "У";

SPECIAL            - счетчик ЭСВ-5 времени наработки двигателя на режиме ВР;

NUMBER OF STARTS - счетчик С43 числа запусков ГТДЭ.







Примечание.

На  панели  кронштейна  под  установку  счетчика  СНР-1  даны  трафареты
назначения соответствующих счетчиков "ВР";

2.3.

Циферблаты счетчиков ЭСВ-5 имеют три шкалы для отсчета:
–

внешняя шкала - от 0 до 60 мин;

–

средняя шкала - от 0 до 10 ч;

–

внутренняя шкала - от 0 до 100 ч.

Циферблат счетчика ЭСВ-3 имеет три шкалы для отсчета:
–

внешняя шкала - от 0 до 10 ч;

–

средняя шкала - от 0 до 100 ч;

–

внутренняя шкала - от 0 до 1000 ч.

Циферблат счетчика С43 с числовой индикацией от 0 до 1000 ч.

3.

Работа

3.1.

Включение  счетчиков  происходит  по  электрическим  командам  из  систем  самолета,  АПД  и
КРД.

При работе счетчика времени на его циферблате вращается бленкер.

3.2.

Счетчик NUMBER OF STARTS работает на земле по командам АПД при запусках, прокрутках
и ложных запусках двигателя.

Счетчик ALL работает по команде КРД " n

2

 > 35 %".

Счетчик MAX COMBAT работает  по  командам  КРД  на  режимах "n

2

  > 97 %" или  "Ф"  на

режимах "Б" и "ВР".

Счетчик MAX TRAIN работает по командам КРД на режимах "n

2

 > 93 %" или "Ф" на режиме

"У".

Счетчик SPECIAL работает по команде КРД "ВР".

Счетчики  не  оборудованы  устройством  для  сброса  показаний.  По  достижении  показаний
"999"  на  циферблатах  С43  и  ЭСВ-3  или "99" - на  циферблатах  ЭСВ-5  счетчики  начинают
отсчет с "0".
